Interbee Award 2024 for Tascam Sonicview and IF-ST2110
Sonicview 16

Cyfrowe miksowanie i nagrywanie
Zaskakująco intuicyjny i prosty

Tascam ma za sobą długą historię wysokiej jakości produktów do nagrywania i mikserów cyfrowych, której symbolem jest legendarny, ośmiościeżkowy, modułowy rejestrator DA-88 i mikser cyfrowy DM-4800. To połączenie, które onegdaj wyznaczyło nowy standard. Wraz z Sonicview, Tascam stworzył całkowicie nową linię cyfrowych konsolet do nagrywania, które zawierają najnowszą technologię i ułatwiają przeglądanie i kontrolowanie wszystkich parametrów, które chcesz, kiedy chcesz, z całkowicie konfigurowalnymi ekranami dotykowymi i przyciskami definiowanymi przez użytkownika, zmotoryzowanymi suwakami i intuicyjnym oprogramowaniem sterującym.

Konsolety rejestrujące Sonicview doskonale integrują się z resztą systemu dzięki wbudowanej karcie Dante, 32-bitowemu/96-kHz wielokanałowemu interfejsowi audio USB oraz wielu wejściom i wyjściom. Bezkompromisowa jakość dźwięku i 54-bitowy, zmiennoprzecinkowy silnik miksujący FPGA, w połączeniu z obszernym przetwarzaniem sygnału, gniazdem rozszerzeń dla dodatkowej łączności i zdalnym sterowaniem sprawiają, że miksery Sonicview są wyborem nowej generacji dla studiów nagraniowych, zdalnego nagrywania, tras koncertowych, instalacji i broadcastu.



Wybierz swój model

Dostępne są dwa modele Sonicview, które różnią się rozmiarami i liczbą fizycznych wejść, przedwzmacniaczy mikrofonowych, tłumików i ekranów dotykowych. Sonicview 16 oferuje 16 fizycznych kanałów wejściowych ze zmotoryzowanymi tłumikami i najwyższej jakości przedwzmacniaczami mikrofonowymi Tascam Class 1 HDIA, podczas gdy Sonicview 24 oferuje ich 24. Wewnętrzna architektura obu modeli jest taka sama: 44 kanały wejściowe (40 mono i 2 stereo), 22 szyny wyjściowe flex, szyna główna L/R i wbudowany rejestrator SD/USB.

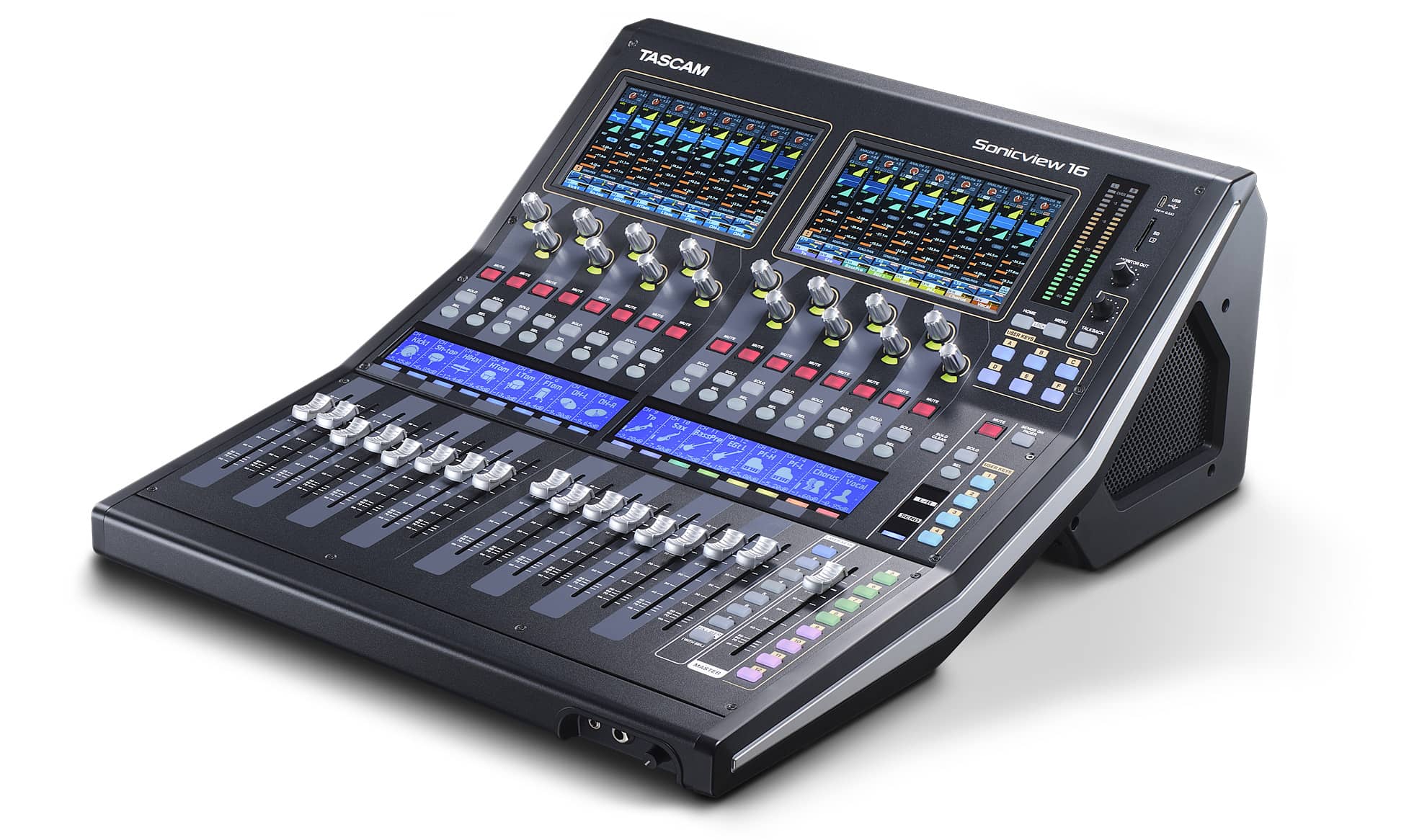

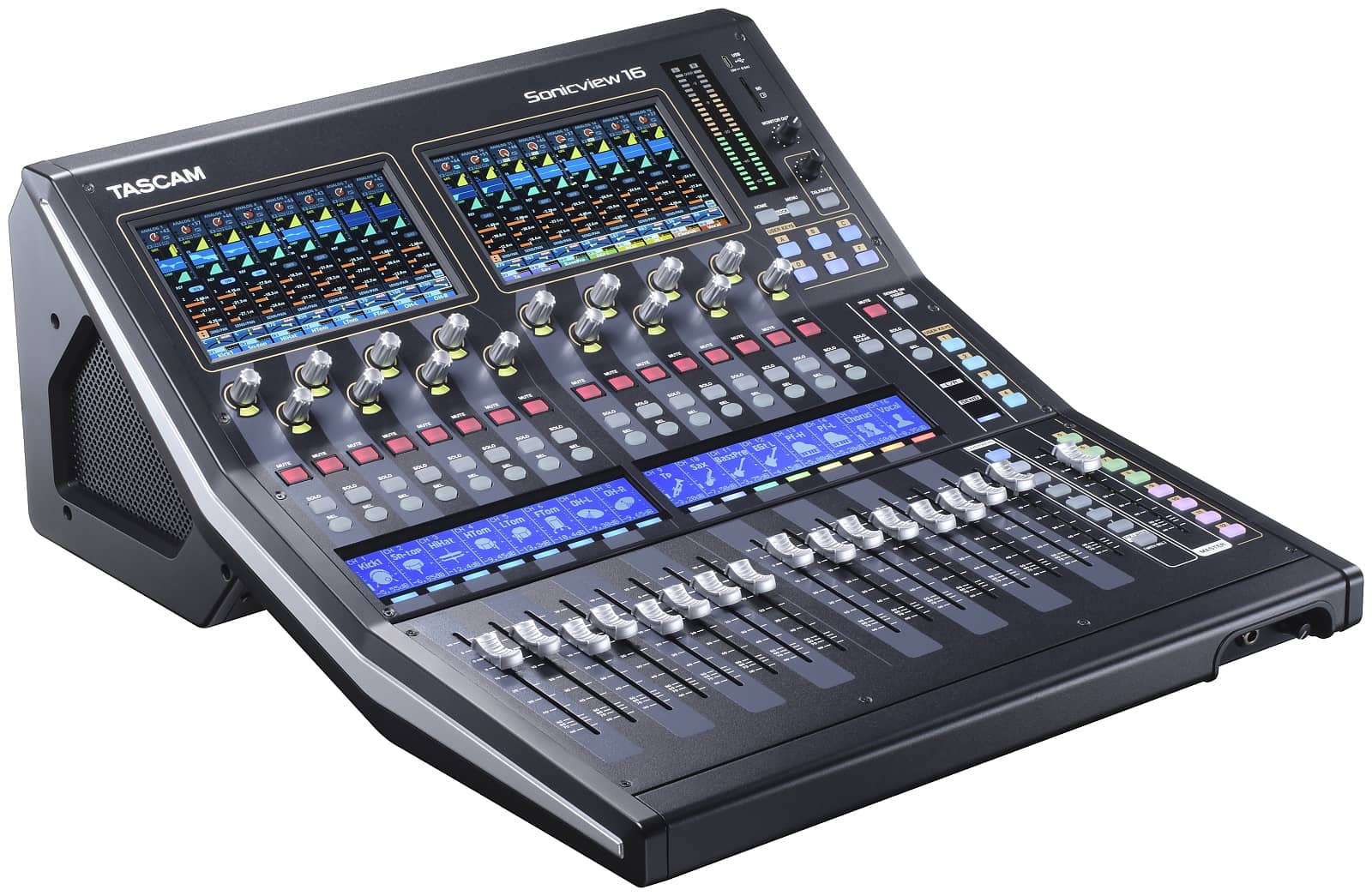

Tascam Sonicview 16

Sonicview 16

Tascam Sonicview 24

Sonicview 24

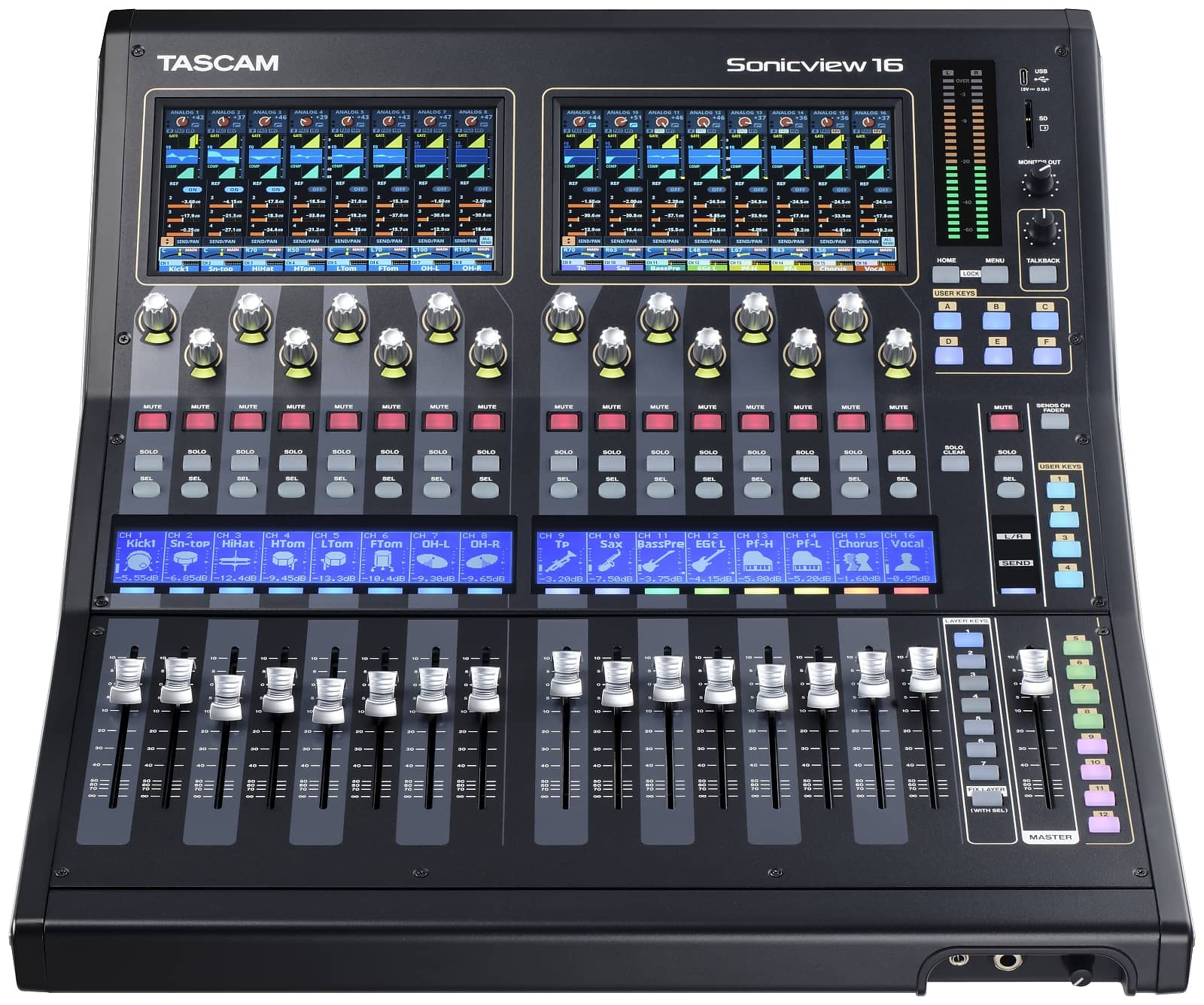

Intuicyjna obsługa pod Twoimi palcami

Tascam Sonicview 16 oferuje zmotoryzowane tłumiki kanałów w dwóch bankach po osiem, plus zmotoryzowany tłumik szyny głównej stereo. Powyżej każdego banku tłumików kanałowych znajduje się kolorowy panel dotykowy, który pozwala zobaczyć wszystkie kanały konsolety lub przejść do szczegółów, kontrolując każdy parametr dotknięciem palca. Zapisz ustawienia tłumików i błyskawicznie je przywołuj aby kontynuować w miejscu, w którym skończyłeś. Sprawdź poziomy miksu lub submiksu i dostosuj je w trakcie pracy za pomocą tłumików fizycznych lub na ekranie dotykowym. Wszystkie zmiany zaktualizują się od razu w obu miejscach.

Tascam Sonicview – Od szczegółowych ustawień dzieli Cię tylko kliknięcie.

Od szczegółowych ustawień dzieli Cię tylko kliknięcie.

Niesamowity widok (VIEW)

Prawdziwie nowoczesna generacja interfejsu użytkownika do nagrywania i pracy na żywo. Potężny i intuicyjny system VIEW (Tascam Visual Interactive Ergonomic Workflow) pozwala na szybką i prostą konfigurację ekranów dotykowych Sonicview. Dzięki interfejsowi użytkownika VIEW, mamy trzy różne sposoby na zobaczenie swoich ustawień. Każdy ekran dotykowy może być skonfigurowany niezależnie, więc możesz monitorować i kontrolować dowolną kombinację ustawień na dowolnym ekranie, kiedykolwiek chcesz. Na przykład, możesz monitorować poziomy ośmiu kanałów wokalnych na ekranie 1, podczas wprowadzania zmian w korektorze parametrycznym na submiksie perkusji lub podglądania poziomu szyny wyjściowej i krzywej kompresji na ekranie 2.

Logo Tascam VIEW

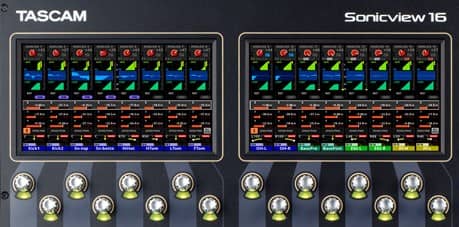

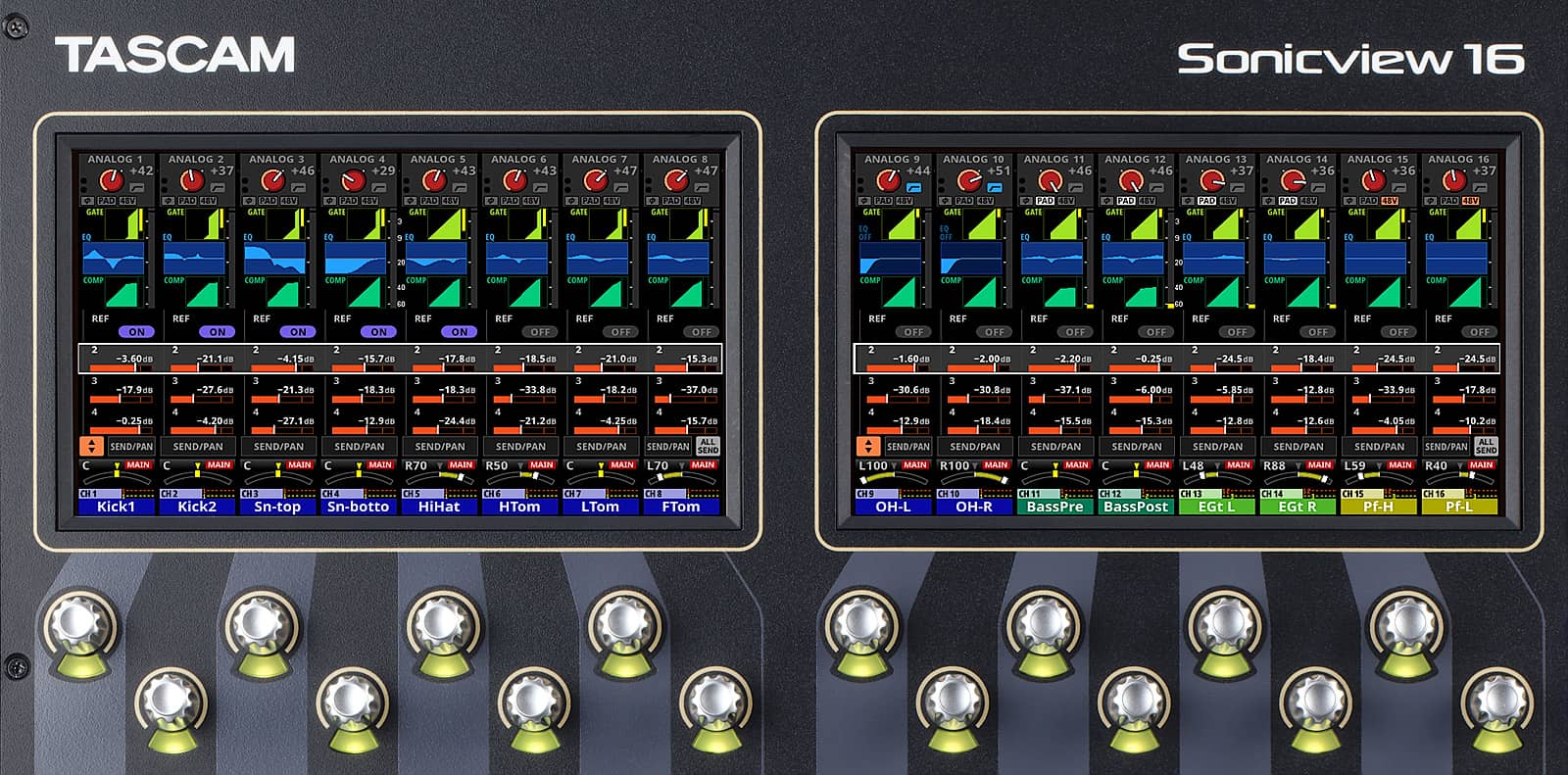

Widok Channel Strip'a

Monitoruj i kontroluj osiem sąsiadujących kanałów i zobacz je jako wirtualne Channel Strip'y, jak w konsolecie analogowej.

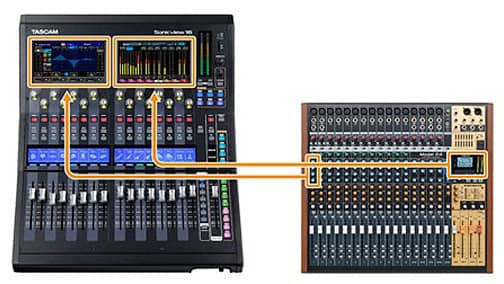

Porównanie widoku Channel Strip'a do konsolety analogowej

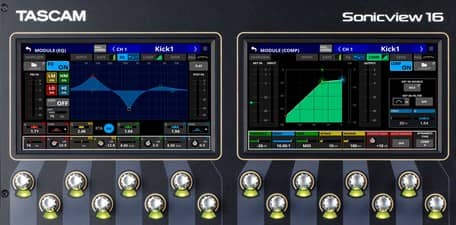

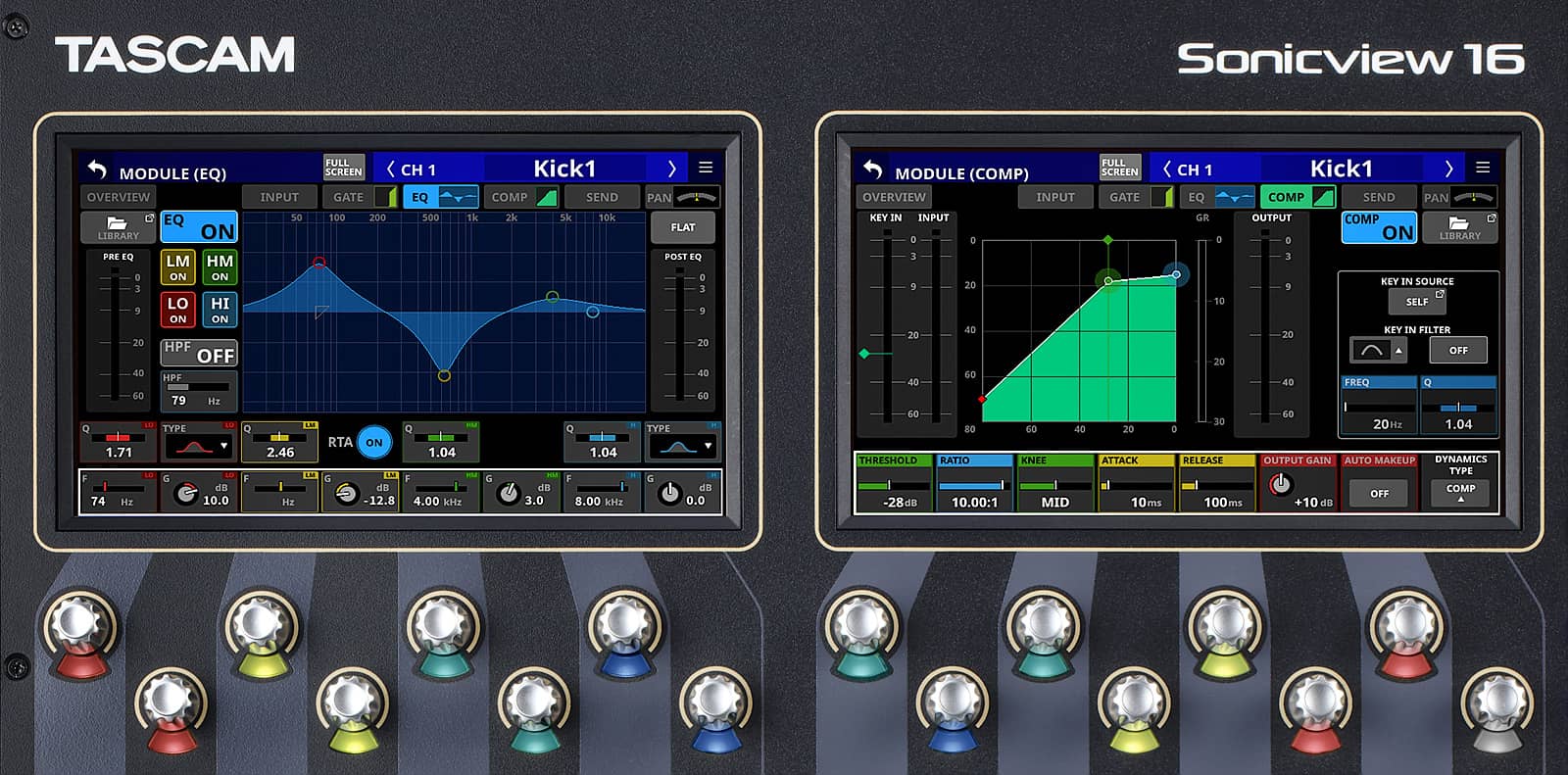

Widok modułu

Monitoruj i kontroluj zestaw dwóch dowolnych parametrów jednocześnie dla jednego kanału.

Widok modułu w porównaniu do konsolety analogowej

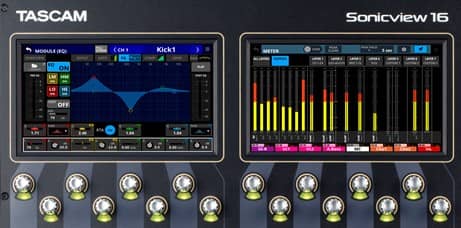

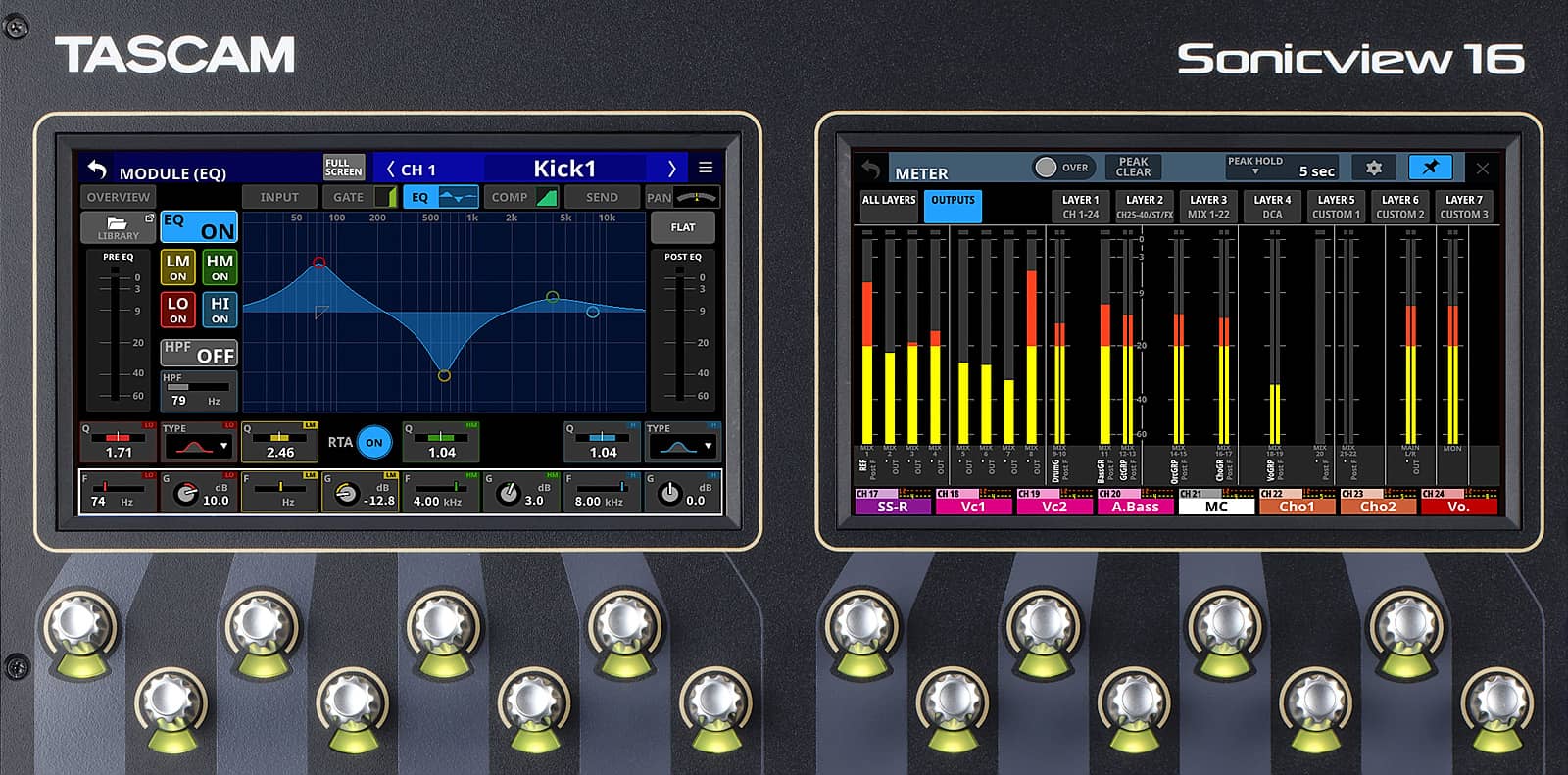

Widok indywidualny

Monitoruj i kontroluj zestaw wybranych funkcji dla dowolnego kanału lub grupy kanałów.

Widok indywidualny w porównaniu do konsolety analogowej

Najwyższa jakość dźwięku

Dzięki 54-bitowemu, zmiennoprzecinkowemu silnikowi miksu FPGA, Tascam Sonicview dostarcza najlepszą wydajność audio w swojej klasie, z ciągłym próbkowaniem wysokiej jakości 32-bit/96-kHz i 32-bitowymi konwerterami analogowo-cyfrowymi. Przetwarzanie zmiennoprzecinkowe silnika miksującego daje możliwość elastycznej zmiany poziomów bez poświęcania rozdzielczości, zapewniając jednocześnie ultra-niską latencję, nawet w połączeniach analogowo-analogowych. Rezultatem jest bezkompromisowa wydajność, włączając w to sieci Dante i liniowe systemy odsłuchu dla nieskazitelnego miksu i odtwarzania.

Miksowanie audio przy użyciu 54-bitowego, zmiennoprzecinkowego FPGA

System-on-chip (SoC) zapewnia najwyższą wydajność audio.

Kanały wejściowe

Sonicview 16 oferuje szereg wszechstronnych wejść do nagrywania i miksowania. 8 kanałów z wejściami mikrofonowymi/liniowymi XLR i 8 kanałów z wejściami mikrofonowymi XLR i symetrycznymi wejściami liniowymi TRS pozwalają na maksymalną elastyczność. Otrzymujemy również złącza insertowe TRS na dwóch kanałach, dwie pary wejść aux stereo RCA i wejście XLR na mikrofon do talkbacku.

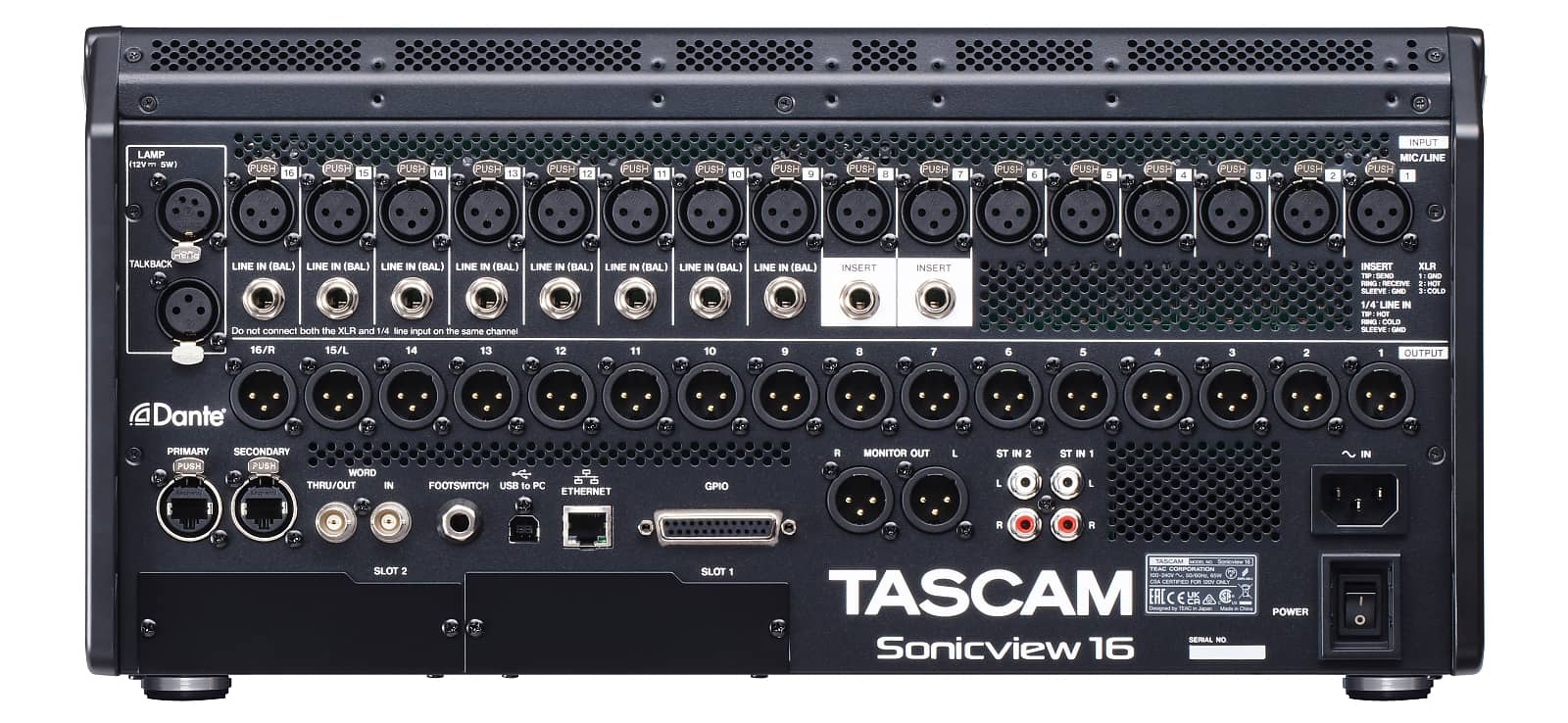

Tascam Sonicview – Panel tylny

Wejścia i wyjścia na panelu tylnym.

Kontrola i Processing kanałów

Sonicview oferuje o wiele więcej niż widać na pierwszy rzut oka. Wewnątrz, te konsolety rejestrujące posiadają 40 kanałów mono i dwa kanały stereo, więc można domiksować ścieżki podkładów, aby mały zespół wokalny zabrzmiał potężnie. Przy większych zespołach możesz również dodać kolejne wejścia fizyczne poprzez złącza rozszerzeń. Zarządzaj źródłami z dowolnego miejsca poprzez sieć Dante i miksuj wiele ścieżek z DAW. Osiem grup DCA pozwala na łatwe zarządzanie grupami kanałów. Programowalne przyciski warstw pomagają w wyborze dowolnej kombinacji kanałów i szyn wyjściowych kontrolowanych przez zmotoryzowane tłumiki. Zacznij pracę nad miksem, zapisz swoje ustawienia tłumików i wróć do miksu później – dzięki zmotoryzowanym tłumikom, powrócisz dokładnie do miejsca, w którym skończyłeś.

Każdy z kanałów wejściowych może użyć dowolnych 11 funkcji przetwarzania, którymi można zarządzać niezależnie:

  • Delay (Input/Pre-fader)
  • Phase
  • Digital Trim
  • High-Pass Filter
  • Gate/Expander/De-esser
  • 4-pasmowy korektor parametryczny
  • Compressor/Ducker
  • Solo
  • Mix 1–22 Send/Pan (Pre/Post)
  • FX 1–4 Send/Pan (Pre/Post)
  • Fader/Pan/Mute to L/R
Ekran główny dla kanału 1

Ekran główny dla kanału 1

Ekran korektor dla kanału 24

Ekran korektora dla kanału 24

Ekran kompresora dla kanału 1

Ekran kompresora dla kanału 1

Najwyższej jakości dźwięk dzięki przedwzmacniaczom mikrofonowym Class 1 HDIA

Każde wejście mikrofonowe posiada przedwzmacniacz Tascam Class 1 HDIA (High Definition Instrumentation Architecture) – najlepszy przedwzmacniacz jaki kiedykolwiek zrobiliśmy. Dzięki wzmacniaczowi instrumentalnemu z rewelacyjną charakterystyką szumu w pierwszym stopniu, przedwzmacniacze te wykazują doskonały równoważny szum wejściowy (EIN), stosunek sygnału do szumu, współczynnik zniekształceń i pasmo przenoszenia. Ultra-precyzyjne preampy mikrofonowe użyte w Sonicview uchwycą i nagrają najmniejszy niuans, od dźwięku kalafonii na smyczku skrzypiec po subtelne zmiany dynamiczne w barwie saksofonu. Wejścia mikrofonowe przyjmują sygnał o poziomie do +32 dBu, zapewniając zapas headroomu na wypadek nagłych skoków poziomu.

Połączenie przedwzmacniaczy Class 1 HDIA, 32-bitowych/96-kHz przetworników AC i naszego silnika miksującego 54-bit FPGA jest imponujące, ale Tascam na tym nie poprzestał: Przeprowadziliśmy szeroko zakrojone wewnętrzne i zewnętrzne testy, aby dostroić konsole Sonicview pod kątem optymalnej wydajności. Rezultatem jest najlepszy w swojej klasie dźwięk, który nigdy nie zawodzi. W miksie, nagrywaniu, na żywo i w studio.

Przedwzmacniacz mikrofonowy Tascam Class 1 HDIA

Przedwzmacniacze mikrofonowe Tascam Class 1 HDIA są wysoce rozwiniętymi dziełami inżynierskimi.

Wbudowany interfejs audio USB i nagrywanie stereo

Wbudowany 32-wejściowy/32-wyjściowy interfejs audio USB sprawia, że Sonicview jest pierwszorzędnym interfejsem dla studiów nagraniowych i nadawczych, a także do rejestrowania wydarzeń na żywo. Nagraj wybrane wyjścia kanałowe, szynę flex i szynę główną L/R bezpośrednio do swojego ulubionego DAW z częstotliwością do 96 kHz z taką samą 32-bitową precyzją, jak w całej konsoli.

Możesz jednocześnie nagrywać główny miks bezpośrednio do wbudowanego stereofonicznego rejestratora na kartę SD – przydatne, gdy zespół chce posłuchać swojego występu w hotelu lub w autobusie. Złącze na panelu wierzchnim pozwala również na rejestrację stereo na nośnik USB.

Tascam Sonicview posiada wbudowany interfejs audio 32-wejścia/32-wyjścia.

Wbudowany interfejs audio pozwoli na łączenie 32 wejść i wyjść do lub z Twojego ulubionego programu DAW.

Tascam Sonicview – Wbudowany rejestrator stereo

Z łatwością nagraj miks stereo na kartę SD lub nośnik USB.

Wbudowany 32-ścieżkowy rejestrator audio jako opcja

Tascam Sonicview oferuje wiele opcji nagrywania. W dodatku do wbudowanego interfejsu i rejestratora stereo, istnieje możliwość opcjonalnego zainstalowania karty rejestracji wielościeżkowej (IF-MTR32), pozwalającej na zapis 32 ścieżek audio bezpośrednio na kartę SDXC. Rejestrator SD obsługuje punch-in/punch-out dla wszystkich 32 ścieżek jednocześnie, jak również pre-record, auto-record i markery. A co najlepsze, automatycznie zapisuje i zamyka plik co każde 60 sekund w trakcie występu aby zapobiec nieoczekiwanej utracie danych. Możesz więc bez obaw skupić się na miksie i pozwolić aby rejestrator robił swoje.

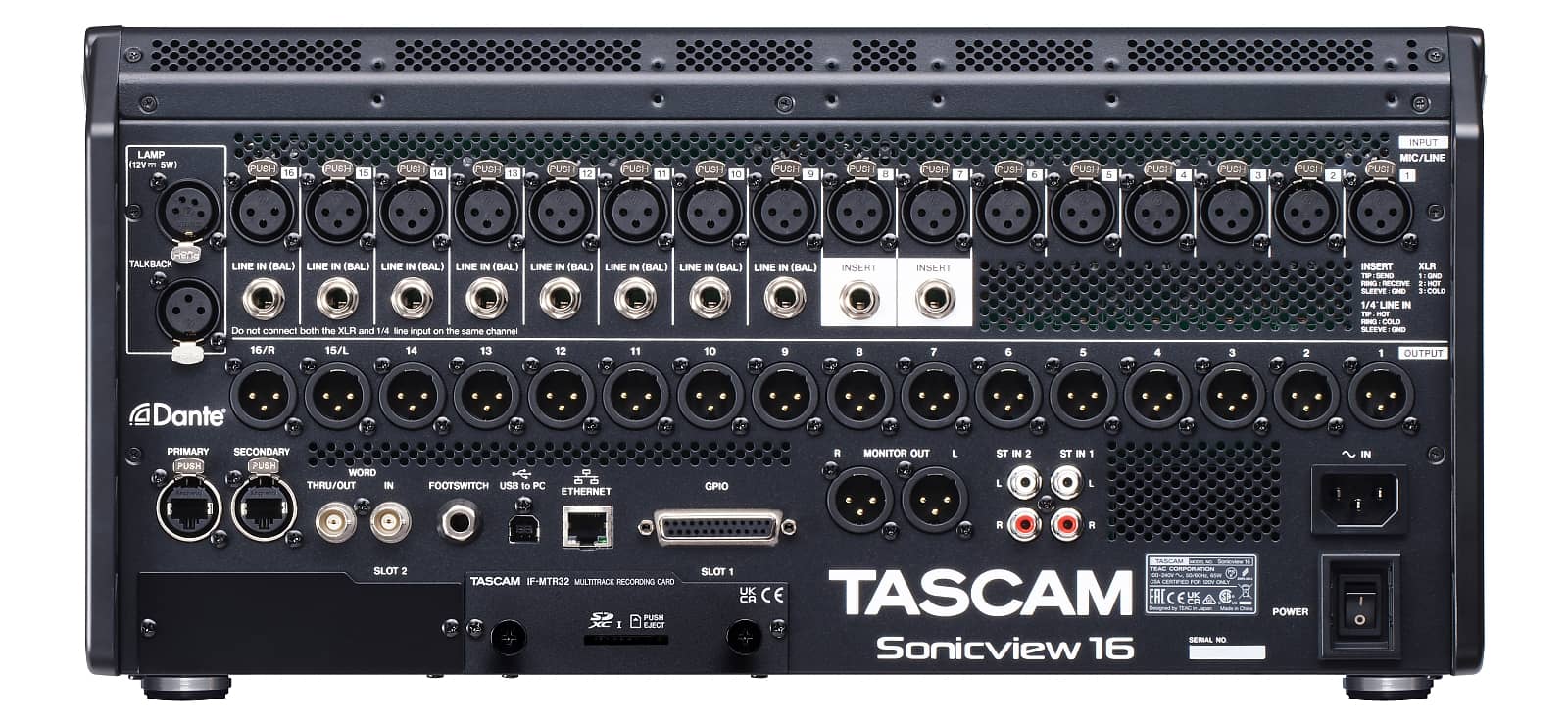

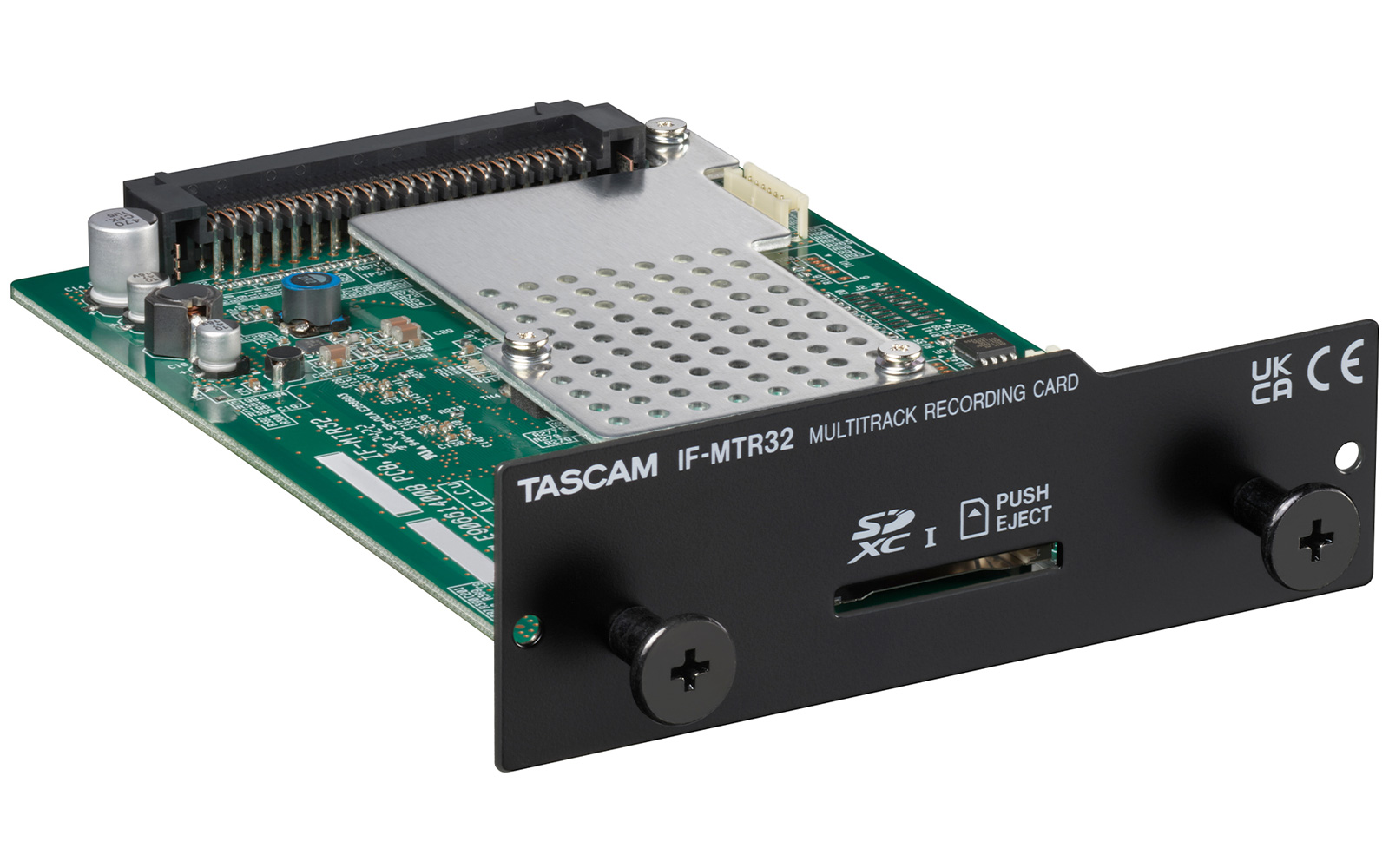

Tascam Sonicview – karta wielościeżkowej rejestracji audio IF-MTR32

Karta wielościeżkowej rejestracji audio, IF-MTR32, może być zainstalowana w jednym z gniazd rozszerzeń.

Elastyczne szyny wyjściowe, Zaawansowana obróbka

Otrzymujesz bogactwo szyn wyjściowych z potężnym przetwarzaniem sygnału i elastycznymi opcjami routingu. W dodatku do głównej szyny wyjściowej stereo, Sonicview zapewnia 22 elastyczne szyny wyjściowe, spośród których każda może być skonfigurowana jako subgrupa, aux lub matrix. Udostępnij wiele submiksów dla dousznych odsłuchów stereo, bez wykorzystania wszystkich szyn, i wyślij je do wyjść analogowych. Stwórz dodatkowe miksy dzięki matrixom dla różnych stref głośnikowych i wyślij je poprzez sieć Dante, aby zarejestrować miksy, zapewnić dźwięk w teatrach i salach koncertowych i wielu innych. Wszystkie szyny wyjściowe są wyposażone w 31-zakresowy korektor graficzny, funkcje analizatora czasu rzeczywistego, 4-pasmowy korektor parametryczny, kompresor/ducker, delay oraz Solo, Pan i Mute.

Każdy z kanałów wejściowych może korzystać z czterech dodatkowych efektów, w tym wysokiej jakości pogłosu.

Tascam Sonicview – Korektor graficzny

Korektor graficzny użyty dla Mix 2

Tascam Sonicview – Korektor graficzny

Korektor graficzny użyty dla Mix 2

Tascam Sonicview – powrót FX

Powrót efektu dla pogłosu typu plate

Dwie szyny monitorowe, Poprawiony Talkback i Oscylator (od v1.5.0)

Sonicview posiada dwie szyny monitorowe (od v1.5.0), każda z sześcioma przełączalnymi presetami dla źródeł odsłuchu i zasadniczymi funkcjami takimi jak muting i dimming (redukcja głośności). Istnieje też opcja wyciszenia wyjścia monitora gdy zostaje wykryty sygnał na mikrofonie.

Źródła wejściowe mogą być dowolnie przypisane do sekcji talkback, a wyjścia mogą być bezpośrednio routowane do dowolnej szyny lub monitora. Wszystkie te ustawienia oraz włączenie/wyłączenie oscylatora mogą być kontrolowane przez przypisywane przyciski użytkownika aby szybko zaadaptować się do danej sytuacji.

Dwie sekcje monitora i poprawione działanie talkback są dostępne w Sonicview od oprogramowania v1.5

Dwie sekcje monitora i poprawione działanie talkback są dostępne w Sonicview (od v1.5.0)

Wyposażony w Dante dla łączności sieciowej

Sieci Dante® audio-over-IP obejmują tysiące systemów koncertowych, jak również systemów instalacyjnych w studiach nagraniowych, stacjach radiowych, salach konferencyjnych, placówkach rządowych i wielu innych. Konsolety Tascam Sonicview mogą służyć jako serce takich systemów przy użyciu wbudowanego interfejsu Dante 64-wejścia/64-wyjścia, który obsługuje tryb AES67, tryb SMPTE 2110 i Dante Domain Manager. Dwa złącza Dante oferują redundantne połączenie. Dzięki kombinacji Dante i możliwości rejestrujących wbudowanych w Sonicview, możesz miksować i nagrywać koncerty, dyskusje panelowe, wykłady, wydarzenia religijne i wiele więcej, z dowolnej lokalizacji sieciowej, włączając w to zdalne nagrywanie lub studio broadcastowe.

Porty Dante Primary i Secondary

Dwa złącza Dante pozwalają na redundantną komunikację w sieciach Dante.

Dante DDM READY, Dante z AES67, SMPTE ST 2110

Sonicview obsługuje najważniejsze standardy Dante.

Wygodne rozwiązanie audio do Broadcastu

Dzięki instalacji opcjonalnej karty rozszerzeń IF-ST2110 w Sonicview, konsolety mogą być z łatwością zintegrowane z profesjonalnymi środowiskami AV, które używają protokołu SMPTE ST 2110, takimi jak sektor nadawczy. Karta transmituje do 64 kanałów audio w obu kierunkach, jest w pełni kompatybilna ze standardem sieciowym SMPTE ST 2110 włączając redundancję zgodnie z SMPTE ST 2022-07 i obsługuje SMPTE ST 2110-30/31, AES67, NMOS i SAP.

Karta rozszerzeń do sieci AV kompatybilnych z SMPTE ST2110

Opcjonalna karta rozszerzeń IF-ST2110 może przesyłać do 64 kanałów audio przy użyciu protokołu ST2110.

Wyjścia fizyczne i możliwości rozszerzeń

Tak jak byś się spodziewał, Sonicview oferuje mnóstwo wyjść fizycznych, w tym 16 wyjść liniowych XLR i dwa wyjścia monitorowe XLR. Jeśli to nie wystarczy, możesz dodać więcej złącz wejściowych/wyjściowych analogowych, MADI lub AES/EBU dzięki opcjonalnym kartom rozszerzeń. Aby jeszcze bardziej rozbudować system, dodaj jeden lub więcej opcjonalnych stage box'ów Dante 16-wejść/16-wyjść (SB-16D). Wzmocnienie mikrofonu dla każdego z 16 wejść może być zdalnie sterowane z Sonicview. SB-16D może być użyty jako stage box na podłodze lub zamontowany w racku. Połączenie sieci Dante i wielu stage box'ów sprawia, że Sonicview jest doskonałym rozwiązaniem do nagrywania i miksowania dla studiów wielopomieszczeniowych i nagrywania dużych zespołów.

Tascam IF-MA64/EX

Tascam IF-MA64/EX: 64-kanałowa karta rozszerzeń MADI

Stage box Tascam SB-16D (przygotowany jako floor box)

Tascam SB-16D: Stage box Dante (przygotowany jako floor box)

Tascam SB-16D z dołączonymi uchwytami do racka.

Tascam SB-16D: Stage box Dante (przygotowany do montażu w racku)

Zdalne sterowanie i edytor offline

Niezależnie czy na scenie, na zapleczu, w pomieszczeniu kontrolnym, czy z tyłu hali koncertowej, zawsze masz pełną kontrolę nad swoją konsoletą Tascam Sonicview. Po prostu podłącz router Wi-Fi do portu Ethernet i użyj naszego darmowego oprogramowania dla Windows, macOS i iPadOS aby zarządzać swoim Sonicview praktycznie z dowolnego miejsca podczas wydarzenia. Edytuj zawczasu ustawienia offline, dzięki czemu będziesz gotowy, gdy sesja lub koncert się zacznie. Dokonaj późniejszych poprawek z poziomu konsolety lub oprogramowania.

Tascam IO Control – Oprogramowanie do zdalnego sterowania

Tascam IO Control umożliwia zdalne wprowadzanie ustawień.

Pracuj szybko dzięki przyciskom funkcyjnym

Sonicview oferuje intuicyjną, zbliżoną do analogowej, obsługę jednocześnie zapewniając różnorodność przystępnych funkcji cyfrowych, które można dostosować pod własne potrzeby. Osiemnaście definiowanych przez użytkownika przycisków funkcyjnych można przypisać do wbudowanego rejestratora, odtwarzacza i innych. Niektóre przyciski są predefiniowane do funkcji takich jak Sends On Fader czy przywoływanie Snapshotów, ale możesz je dowolnie edytować. Opcjonalny footswitch pozwala na kontrolę czasu delaya poprzez tap tempo.

Tascam Sonicview – 18 dowolnie definiowanych przycisków.

18 dowolnie definiowanych przycisków pozwala na dostęp do często używanych funkcji.

Przejrzysta, bezbłędna nawigacja

Gdy nagrywasz i miksujesz występ, transmisję lub kluczową sesję nagraniową, nie możesz sobie pozwolić na wciśnięcie złego przycisku lub użycie złego kontrolera. Panel kontrolny Sonicview ułatwia szybkie sprawdzenie co kontrolujesz, nawet w ciemnej sali koncertowej. Każdy Channel Strip posiada wyświetlacz LCD z nazwą kanału i kolorowy pasek LED. Przyciski użytkownika również mają kolorowe podświetlenie LED, więc możesz pogrupować każde źródło wejściowe i funkcje kolorami i z łatwością je przeglądać. Przyciski wyboru kanału i Solo mają wyróżniające się kształty, a przycisk Mute jest chroniony ramką. Dzięki tym funkcjom i konfigurowalnym ekranom dotykowym, zawsze wiesz gdzie jesteś i co kontrolujesz.

Tascam Sonicview – Kolory ułatwiają orientację

Wyświetlacz LCD dla każdego kanału i kolorowe przyciski zapewniają lepszą orientację na konsolecie.

Zewnętrzne sterowanie i zegar

W dodatku do wejść i wyjść audio, portów Dante i USB, Sonicview jest wyposażony w interfejs GPIO (na złączu DB25) z ośmioma wejściami i ośmioma wyjściami dla zewnętrznego sterowania, dzięki czemu nadaje się do wszechstronnych zadań. Wordclock BNC In i Out/Thru pozwala na cyfrową synchronizację audio, a port Ethernet można podłączyć do routera WiFi dla bezprzewodowej kontroli. Sonicview posiada również dwa gniazda rozszerzeń, które obsługują wybrane karty rozszerzeń.

Tascam Sonicview – Wordclock, Ethernet, GPIO, gniazda rozszerzeń na panelu tylnym.

Wordclock, Ethernet, GPIO, gniazda rozszerzeń na panelu tylnym.

Muzyka nigdy nie cichnie

Twój biznes jest zależny od niezawodnego sprzętu, który będzie działać bez przerw, a my odpowiednio zaprojektowaliśmy konsole Sonicview. Silnik rejestrujący i miksujący Sonicview oraz system operacyjny czasu rzeczywistego są całkowicie oddzielone od fizycznych kontrolerów, co znacznie poprawia stabilność. W mało prawdopodobnym przypadku, gdy warstwa miksująca przestanie działać, dźwięk nie zostanie zatrzymany, a działanie można przywrócić, ponownie uruchamiając system operacyjny powierzchni sterującej. W tym czasie show cały czas trwa.

Tascam Sonicview – Wieloskładnikowa architektura systemu Sonicview poprawia stabilność.

Wieloskładnikowa architektura systemu Sonicview poprawia stabilność.

Auto Mixer (dostępny od v2.0)

Sonicview obsługuje funkcję Auto Mixer ze współdzielonym gainem, która automatycznie kontroluje wzmocnienie w czasie rzeczywistym, zapewniając optymalne warunki przez cały czas trwania panelu dyskusyjnego, eventów i konferencji gdzie przemawia wielu uczestników.

Cztery grupy pozwalają na stworzenie czterech niezależnych miksów. Funkcja Priorytetyzacji pozwala na przemowę tylko przewodniczącego lub moderatora, a funkcja Wagi pozwala na dostosowanie głośności wybranego kanału w każdej grupie.

Funkcja Priorytetyzacji może być również sterowana zewnętrznie przez GPIO IN.

Funkcja Audio Follow Video do łączenia obrazu z dźwiękiem (dostępne od v1.6.1)

Poziom odpowiedniego tłumika audio może być zależny od materiału wideo z miksera wizyjnego. Sygnały zdarzeń mogą być podane przez GPIO, z 8 wejściami na Sonicview i do 40 wejść z podłączonym SB-16D.

Różne parametry mogą być zmienione na kanale wybranym jako cel kontroli. Umożliwia to proste łączenie dźwięku i obrazu w systemach studyjnych, jak również w zastosowaniach związanych z transmisjami zewnętrznymi, na przykład sportowymi.

SMPTE ST 2110 (obsługiwana od v2.0)

Dzięki zainstalowaniu karty rozszerzeń IF-ST2110 (sprzedawanej oddzielnie), Sonicview zapewnia pełną obsługę standardu sieciowego AV SMPTE ST 2110, co pozwala na jego wykorzystanie w wysoce profesjonalnych środowiskach audio.

Główne cechy karty rozszerzeń IF-ST2110

  • Zgodność ze standardami ST 2110-30/31 i AES67
  • 64 wejścia / 64 wyjścia (48 kHz), 32 wejścia / 32 wyjścia (96 kHz)
  • Redundancja (ST 2022-7)
  • Niezależne porty transmisji i kontroli
  • Obsługa NMOS IS-04 i IS-05
  • Aplikacja Web UI do kontroli systemu

Kontrola z Ember+ (obsługiwana od v2.0)

Sonicview jest kompatybilny z Ember+, wszechstronnym protokołem na rynku transmisyjnym, umożliwiającym sterowanie i monitorowanie miksera.

Ember+ jest dostarczane przez grupę Lawo pod licencją BSL-1.0. Użyj portu Ethernet na Sonicview aby połączyć się z Ember+.

Monitorowanie sieci przez SNMP (obsługiwane od v2.0)

Od wersji oprogramowania 2.0 Sonicview obsługuje SNMPv1 i SNMPv2c, pozwalające na monitorowanie konsolety przez sieć.

Użyj portu Ethernet na Sonicview aby połączyć się przez SNMP.

Bliższe spojrzenie na
technologię Sonicview

Sonicview 16 oferuje 16 analogowych wejść audio, podczas gdy Sonicview 24 posiada ich 24. Jednak wewnętrznie, silnik miksujący FPGA obsługuje całkowitą liczbę 64 źródeł, włączając 40 kanałów wejściowych mono, 22 szyny miksów i główną szynę stereo. Spośród powyższych, dowolne 32 źródła mogą być wysłane i 32 mogą wrócić za pomocą wbudowanego interfejsu audio USB. Biblioteka Snapshotów w Sonicview pozwala na przechowywanie i szybkie przywoływanie ustawień routingu.

Wyjątkowa, najnowocześniejsza wydajność Sonicview jest bezpośrednim wynikiem wiedzy inżynieryjnej Tascam, zgromadzonej przez wiele lat produkcji sprzętu audio do użytku profesjonalnego. Inżynierowie Tascam wykorzystali najnowsze osiągnięcia technologiczne, opierając się na wiedzy swoich specjalistów od przetwarzania sygnałów, aby zaimplementować 54-bitowe, zmiennoprzecinkowe przetwarzanie FPGA Sonicview, oryginalne algorytmy pogłosu i inne innowacyjne technologie nowej generacji.

Silnik miksujący Sonicview, oparty na 54-bitowej, zmiennoprzecinkowej, programowalnej przez użytkownika macierzy bramek (FPGA), jest głównym czynnikiem przyczyniającym się do najlepszej w swojej klasie jakości dźwięku miksera. Układ FPGA to programowalny układ scalony o bardzo wysokiej wydajności obliczeniowej i niskim zużyciu energii, w którym projektant może zaprogramować wiele operacji logicznych. W przeciwieństwie do CPU lub DSP, tylko niezbędne operacje przetwarzania są programowane w FPGA, dzięki czemu przetwarzanie równoległe może być wykonywane wydajnie, poprawiając wydajność obliczeniową.

Wraz ze wzrostem popularności monitorów dousznych wykonawcy stali się bardziej wrażliwi na opóźnienia, więc mikser cyfrowy musi utrzymywać latencję na jak najniższym poziomie. Przetwarzanie zmiennoprzecinkowe silnika miksującego daje możliwość elastycznej zmiany poziomów bez poświęcania rozdzielczości, zapewniając jednocześnie ultra-niską latencję, nawet w połączeniach analogowo-analogowych. Podczas gdy procesory zwykle komunikują się za pośrednictwem systemu operacyjnego ogólnego przeznaczenia lub magistral, FPGA może bezpośrednio uzyskiwać dostęp do źródeł danych. A ponieważ ma już wbudowaną logikę, zapewnia niskie opóźnienia i stałą prędkość reakcji. Dzięki zastosowaniu FPGA w silniku miksującym Sonicview, opóźnienie w układzie jest utrzymywane na poziomie dwóch próbek (20,8 µs) i osiąga bardzo niską latencję, wynoszącą 0,51 ms od wejścia mikrofonowego do wyjścia liniowego.

Ponadto, dzięki wysokiej wydajności przetwarzania, układ FPGA zużywa mniej obszaru obwodu do tego samego przetwarzania w porównaniu z procesorem CPU lub procesorem DSP. Ponieważ przetwarza tylko potrzebne operacje, FPGA oferuje wyższą wydajność energetyczną i mniejsze zużycie energii. W rezultacie, chociaż Sonicview ma wiele kolorowych dotykowych wyświetlaczy LCD i bogate zasilanie w obwodach audio, osiąga niskie zużycie energii na poziomie 65 watów dla Sonicview 16 i 85 watów dla Sonicview 24.

Rezultatem jest bezkompromisowa wydajność, włączając sieci Dante i liniowe systemy odsłuchu.

Silnik miksujący Sonicview wykorzystuje 54-bitowe przetwarzanie zmiennoprzecinkowe, które zapewnia optymalną równowagę między doskonałą jakością dźwięku i niskim zużyciem energii, wymagając jednocześnie mniejszej mocy obliczeniowej niż obsługa 64-bitowa. Jego 42-bitowy zakres dynamiczny dla danych audio jest wystarczający nawet wtedy, gdy jeden kanał jest używany do głośnych dźwięków, a drugi do cichych dźwięków, więc nawet ciche dźwięki mają bardzo dobrą rozdzielczość.

Sonicview wykorzystuje 32-bitową konwersję A/C i C/A oraz 54-bitową rozdzielczość zmiennoprzecinkową do przetwarzania i transmisji sygnału, z 42 bitami używanymi do danych audio. Jedną z zalet precyzji wyższej niż 32-bitowa jest to, że wydajność filtra jest lepsza niż precyzja 24-bitowa często spotykana w cyfrowych produktach audio. Ponieważ najniższe częstotliwości korektora parametrycznego i korektora graficznego są niskie w porównaniu z częstotliwością próbkowania 96 kHz, wymagane są bardzo precyzyjne obliczenia, aby zapobiec pogorszeniu stosunku sygnału do szumu. Sonicview zapewnia precyzyjne obliczenia i wymaganą wysoką rozdzielczość.

Sonicview przetwarza dane audio z częstotliwością 96 kHz w całym łańcuchu sygnału, w przeciwieństwie do wielu cyfrowych mikserów tej klasy, które są ograniczone do 48 kHz. Procesor efektów wykorzystuje potężny 64-bitowy procesor ARM „system on a chip“ (SoC) z częstotliwością próbkowania 96 kHz. Korzystanie z SoC umożliwia pełne wewnętrzne przetwarzanie danych sygnałowych o dużej przepustowości, a współdzielenie pamięci podręcznej między układem FPGA i procesorem skutkuje zwiększoną szybkością przetwarzania. Ponieważ energochłonne podkładki IC do umieszczania układów scalonych na płycie nie są potrzebne w przypadku SoC, zużycie energii jest zmniejszone.

Słyszalnym rezultatem są doskonałe efekty, w tym szczegółowa kontrola i lepsza jakość dźwięku kompresorów, lepiej brzmiący EQ i wyjątkowy, bardzo szczegółowy, gęsty pogłos. Ta zwiększona gęstość pogłosu jest bardzo trudna do osiągnięcia w przypadku innych, tradycyjnych modeli.

Algorytmy pogłosu stereo i pogłosu typu plate w Sonicview to zupełnie nowe projekty, które wykorzystują moc obliczeniową miksera. W przypadku pogłosu typu plate zwiększyliśmy gęstość pogłosu jeszcze bardziej niż w pogłosie stereo i opracowaliśmy wiele sposobów tworzenia brzmień. Z wyjątkiem pełnoprawnych pogłosów typu modelującego, większość cyfrowych pogłosów ma tę samą bazę i korzysta z korektora, aby stworzyć dźwięk podobny do płyty. W przeciwieństwie do tego, pogłos typu plate w Sonicview tworzy lepsze brzmienie, wprowadzając odpowiedź impulsową drgań tłumiących do sygnału wejściowego. Wyspecjalizowany inżynier stworzył odpowiedź impulsową, która naśladuje wibracje stalowej płyty, aby uzyskać bardziej realistyczne wyniki.

Opracowując przedwzmacniacz mikrofonowy HDIA oraz analogowe wejścia i wyjścia Sonicview, czerpaliśmy z ponad 50-letniego doświadczenia Tascam w projektowaniu akustycznym, w połączeniu ze świeżymi pomysłami naszych inżynierów. W kluczowych obszarach obwodu zastosowano duże i starannie dobrane kondensatory, aby uzyskać projekt zasilania, które zapewnia energię wymaganą do obsługi niskich częstotliwości i głośnych sygnałów. Elementy dyskretne, takie jak kondensatory, rezystory i cewki, zostały starannie dobrane. Przeprowadzono intensywne badania w celu uzyskania najbardziej dopasowanych współczynników filtra AC.

W wyniku tych intensywnych badań i rozwoju, wraz z testami w terenie przeprowadzonymi przez profesjonalnych inżynierów dźwięku, osiągnęliśmy brzmienie, które reprodukuje bogate niskie częstotliwości i rozszerzone wysokie tony, zachowując jednocześnie charakterystyczną przejrzystość dźwięku Tascam. Rezultatem jest najlepszy w swojej klasie dźwięk, który nigdy nie rozczarowuje.

Wbudowany moduł Dante

Sonicview posiada interfejs Dante z 64-wejściami/64-wyjściami. Niezależnie od tego, czy instalacja audio jest duża, średnia czy mała, istnieje potrzeba połączenia wszystkiego razem: mikserów, rejestratorów, głośników, wzmacniaczy mocy, mikrofonów i innych. Zazwyczaj wiąże się to z ogromną liczbą kabli, ograniczonymi możliwościami połączeń i plątaniną, która jest podatna na szumy i zakłócenia.

Dante umożliwia przesyłanie nieskazitelnego dźwięku cyfrowego przez standardowe, cienkie kable Cat 5, przy użyciu złączy i switchy Ethernet do dowolnego urządzenia obsługującego Dante. Przypisywanie połączeń odbywa się za jednym kliknięciem w oprogramowaniu kontrolnym Dante (stworzonym przez Audinate).

Sieci Dante audio-over-IP obejmują tysiące systemów koncertowych, jak również systemów instalacyjnych w studiach nagraniowych, stacjach radiowych, salach konferencyjnych, świątyniach i wielu innych. Konsolety Sonicview mogą służyć jako centrum audio tych systemów, dzięki wbudowanemu interfejsowi Dante, który obsługuje Dante Domain Manager, a także współpracę z AES67 i SMPTE 2110. Dwa porty Dante w Sonicview zapewniają redundantną komunikację.

Dante Domain Manager (DDM)

Dante Domain Manager tworzy domenę niezależną od konfiguracji sieci i umożliwia zarządzanie urządzeniami Dante (ustawieniami routingu, bezpieczeństwem itp.) dla każdej domeny. Oferuje konfigurowalne zarządzanie bezpieczeństwem każdej domeny i elastycznych sieci, które można wdrożyć w podsieciach lub w całej sieci WAN, a także monitorowanie w czasie rzeczywistym za pomocą pulpitu nawigacyjnego, szczegółowe raporty z audytów i zdalne monitorowanie za pośrednictwem SNMP.

Po więcej informacji odwiedź stronę Audinate.

Tryb AES67

Opracowany przez Audio Engineering Society, AES67 jest standardem technicznym, który umożliwia współpracę między różnymi sieciowymi systemami audio opartymi na protokole IP, takimi jak Ravenna, Livewire, Q-LAN i Dante. Ponieważ jest to rutowalny protokół IP, AES67 umożliwia skalowanie rozwiązań audio-over-IP poza proste sieci lokalne, przechodząc przez routery i switche.

Tryb AES67 w Sonicview umożliwia konsolecie tworzenie i odbieranie strumieni AES67 oraz routing AES67 za pomocą Dante Controller.

Tryb SMPTE ST 2110-30

SMPTE 2110 to zestaw standardów opracowanych przez Stowarzyszenie Inżynierów Filmowych i Telewizyjnych (SMPTE), opisujących sposób przesyłania multimediów cyfrowych przez sieć IP – przydatny przede wszystkim w obiektach produkcji i dystrybucji programów telewizyjnych, w których jakość i elastyczność są ważniejsze niż wydajność przepustowości. SMPTE 2110 jest podzielony na kilka części. ST 2110-30 to część odnosząca się do transportu audio i oparta na AES67.

Tryb SMPTE ST 2110-30 w Sonicview pozwala na wzajemną współpracę ze standardami VoIP (Voice over IP) w urządzeniach nadawczych. Tworzy przepływy audio zgodne z ST 2110-30, które mogą być kierowane za pomocą Dante Controller (wymagany jest Dante Domain Manager).

Aby uzyskać więcej informacji na temat SMPTE ST 2110-30, przeczytaj ten dokument opublikowany przez Audinate.

Podczas miksowania wydarzenia, zwłaszcza na żywo, musisz być w stanie sprawić, by wszystko działo się bardzo szybko, a jednocześnie mieć oko na swój miks. 18 definiowalnych klawiszy użytkownika w Sonicview umożliwia dostęp do różnych funkcji za naciśnięciem jednego przycisku. Pełnokolorowe diody LED pozwalają pogrupować każde źródło wejściowe i każdą funkcję według dziesięciu kolorów i łatwo je przeglądać. Na przykład: przypisz wszystkim przyciskom Mute kolor czerwony, wszystkim przyciskom monitorów kolor niebieski, a przyciskowi Talkback kolor zielony. Użyj schematu kolorów, który najlepiej pasuje do Twojego stylu pracy.

Definiowalne funkcje obejmują:

  • Tap Tempo: ustawienie parametru tempa dla FX
  • Mute Group: wł./wył. grupowe wyciszenie
  • Send: wł./wył. wysyłki modułu
  • Sends On Fader: przełączenie prostego wysyłania za pomocą jednego przycisku
  • Snapshot:
    • Select: wybieranie po kolei, wybieranie bezpośrednie
    • Recall: przywoływanie po kolei, przywoływanie po numerze, przywołanie podwójnym wciśnięciem
    • Store: zapisanie aktualnego Snapshota, zapisanie po numerze, zapisanie podwójnym wciśnięciem
  • Talk-back: wł./wył.
  • Odsłuch:
    • Wybór źródła
    • Kontrola Mute
    • Kontrola DIM

Miksery Sonicview są wyposażone w osiem grup DCA (Digitally Controlled Amplifiers), dzięki czemu można łatwo kontrolować poziomy dla grup kanałów. Kiedy już zmiksujesz i obrobisz bębny tak jak chcesz, przypisz kanały perkusyjne do DCA. Teraz możesz kontrolować ogólny poziom submiksu za pomocą jednego tłumika, a jednocześnie nadal dostosowywać poszczególne kanały perkusyjne w DCA w razie potrzeby. Użyj grup DCA do sekcji chórków, dęciaków lub smyczków – dowolnej grupy kanałów dla których chcesz kontrolować całkowity poziom i nie potrzebujesz procesować całej grupy. Możesz nadać każdej grupie DCA nazwę, kolor i ikonę, jak również wyciszać i solować.

Szyny wyjściowe również mogą być przypisane do DCA, więc możesz np. stworzyć kilka miksów monitorowych na niezależnych szynach, włączając ich processing i kontrolować całkowity poziom grupy monitorów poprzez jedno DCA. Możesz nawet przypisać kilka grup DCA do innej grupy DCA aby kontrolować poziom dwóch lub więcej submiksów DCA za pomocą jednego tłumika. Sonicview pozwala Ci kontrolować praktycznie dowolną kombinację submiksów, w dowolny sposób. Wreszcie, możesz przypisać grupy DCA do programowalnych przycisków warstw aby wybrać dowolną kombinację kanałów. Grupy DCA i szyny wyjściowe są kontrolowane przez zmotoryzowane tłumiki.

Filmy

Introduction

Koncepcja i rozwój produktu

Sonicview Learning Center

Główne cechy w skrócie

Główne funkcje

  • Interfejs Tascam VIEW (Visual Interactive Ergonomic Workflow) pozwala na intuicyjną obsługę dzięki trzem trybom widoku
  • Dwa 7-calowe, kolorowe ekrany dotykowe
  • 44 kanały wejściowe (40 mono, 2 stereo)
  • 22 elastyczne szyny wyjściowe plus szyna główna L/R z 31-pasmowym korektorem graficznym
  • 54-bitowy, zmiennoprzecinkowy silnik miksujący FPGA o częstotliwości próbkowania 96 kHz
  • Ultra-niska latencja: 2× Fs (20,8 μs) w silniku miksującym, 0,51 ms analog do analoga
  • 32-bit/96 kHz konwersja A/C i C/A
  • Przedwzmacniacze mikrofonowe Tascam HDIA (High-Definition Instrumentation Architecture)
  • Wbudowany interfejs Dante (64 wejścia/wyjścia); obsługuje redundancję, AES67, DDM i SMPTE 2110
  • 32-bit/96 kHz interfejs audio USB (32 wejścia/wyjścia)
  • 16 mikrofonowych/liniowych wejść (do +32 dBu), 16 liniowych wyjść XLR z elastycznym routingiem
  • Cztery procesory multi-efektowe
  • Oprogramowanie Tascam Sonicview Control dla Windows, macOS i iPadOS pozwala na zdalne sterowanie i edycję offline
  • Dwa gniazda rozszerzeń Tascam
  • Dla drugiego gniazda dostępne są opcjonalne karty: 32-ścieżkowy rejestrator SDXC, MADI, AES/EBU i analogowe wejścia/wyjścia

Inne funkcje

  • Systemy operacyjne części fizycznej konsolety i silnika miksującego są niezależne od siebie co zapewnia wysoką stabilność i nieprzerwany przepływ audio
  • Tłumiki można niezależnie zdemontować i wymienić, panel wierzchni można wymontować bez odłączania kabli co ułatwia serwis
  • Biblioteka snapshotów, efektów, modułów, parametrycznych i graficznych korektorów, bramek, kompresorów
  • Audio może być połączone z materiałem wideo (Audio Follow Video)
  • Porty wejść/wyjść mogą być nazwane niezależnie
  • Możliwe monitorowanie sieciowe przez protokół SNMP
  • 18 definiowalnych przycisków użytkownika, siedem warstw tłumików, osiem grup DCA
  • 16+1 zmotoryzowanych tłumików 100-mm
  • 16 enkoderów z kolorowym podświetleniem LED
  • 16 wyświetlaczy LCD z kolorowymi LEDami na nazwy kanałów, mierniki poziomu wejściowego i redukcję wzmocnienia
  • Wbudowany rejestrator/odtwarzacz stereo na kartę SD lub nośnik USB
  • 8 wejść liniowych TRS, 2 pary wejsć stereo RCA, wejście XLR na Talkback
  • Wyjścia monitorowe XLR
  • Standardowe (6,3mm) i mini (3,5mm) wyjścia słuchawkowe
  • Word clock In, Out/Thru
  • 1000BASE-T gigabit Ethernet
  • 8-in/8-out GPIO na złączu DB25
  • Złącze TRS przełącznika nożnego FOOTSWITCH
  • Złącze lampki XLR 4-31
  • Wyłącznik z osłoną
  • Opcjonalny stage box Dante z 16 wejściami/wyjściami (SB-16D)

Obsługiwane systemy operacyjne

Windows

  • Windows 11 (version 24H2)
  • Windows 11 (version 22H2)
  • Windows 10 (version 22H2)

Mac

  • macOS Sequoia (15)
  • macOS Sonoma (14.0)
  • macOS Ventura (13.0)
  • macOS Monterey (12.0)
  • macOS Big Sur (11.0)
  • macOS Catalina (10.15)

Akcesoria opcjonalne

Tascam IF-MTR32 | Karta rozszerzeń dla 32-ścieżkowego rejestratora
IF-MTR32: Karta rozszerzeń dla 32-ścieżkowego rejestratora
Tascam IF-ST2110 | Karta rozszerzeń SMPTE ST 2110
IF-ST2110: Karta rozszerzeń SMPTE ST 2110
Tascam IF-MA64/EX | 64-kanałowa, redundantna (in/out/thru) karta interfejsu MADI optyczne/koncentryczne
IF-MA64/EX: 64-kanałowa, redundantna (in/out/thru) karta interfejsu MADI optyczne/koncentryczne
Tascam IF-MA64/BN | 64-kanałowa karta interfejsu MADI koncentryczne
IF-MA64/BN: 64-kanałowa karta interfejsu MADI koncentryczne
Tascam IF-DA64 | 64-kanałowa karta interfejsu Dante/AES67
IF-DA64: 64-kanałowa karta interfejsu Dante/AES67
Tascam IF-AE16 | 16-kanałowa karta interfejsu AES/EBU
IF-AE16: 16-kanałowa karta interfejsu AES/EBU
Tascam IF-AN16/OUT | 16-kanałowa karta wyjść analogowych
IF-AN16/OUT: 16-kanałowa karta wyjść analogowych

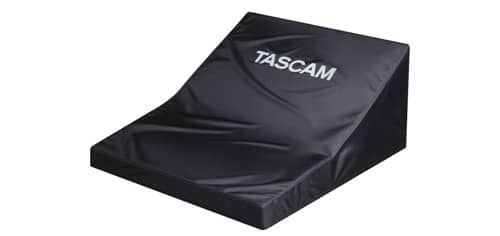

Tascam AK-DCSV16 | Pokrowiec przeciwkurzowy do Sonicview 16
AK-DCSV16: Pokrowiec przeciwkurzowy do Sonicview 16

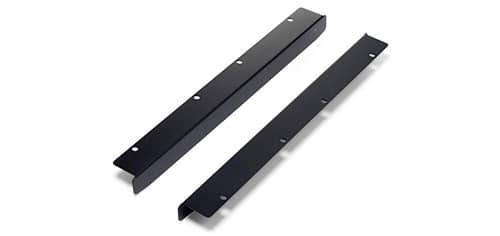

Tascam AK-RMSV16 | Zestaw do montazu w racku do Sonicview 16
AK-RMSV16: Zestaw do montazu w racku do Sonicview 16
Tascam AK-TB15 | Półka na tablet/komputer do Sonicview 16/24
AK-TB15: Półka na tablet/komputer do Sonicview 16/24

Dane techniczne

Właściwości konsolety
Możliwości przetwarzania
Wejścia 52 kanały audio
(40 mono, 2 stereo, 4 powroty efektów stereo)
Szyny Bus 32
(22 szyny miksu Aux/Group, 1 główna szyna stereo, 4 szyny wysyłkowe stereo)
Wbudowane efekty 4
Wybór źródeł wejściowych
Przy 96 kHz 152 maksymalnie
Przy 48 kHz 248 maksymalnie
Mikrofonowe/Liniowe (XLR) 16
Liniowe (RCA) 4 (2 × stereo)
Dante 32 (96 kHz), 64 (48 kHz)
Karty rozszerzeń 2 × 32 (96 kHz), 2 × 64 (48 kHz)
Audio USB 32
Wbudowany odtwarzacz 2 (1 × stereo)
Oscylator 1
Talkback 1
Wybór wyjść
Przy 96 kHz 148 maksymalnie
Przy 48 kHz 244 maksymalnie
Liniowe (XLR) 16
Dante 32 (96 kHz), 64 (48 kHz)
Karty rozszerzeń 2 × 32 (96 kHz), 2 × 64 (48 kHz)
Audio USB 32
Wyjścia monitorowe 2 (1 × stereo)
Wbudowany rejestrator 2 (1 × stereo)
Inserty
Analogowe punkty insertowe 2 (Wejścia Mikrofonowe/Liniowe 7–8)
Cyfrowe przetwarzanie sygnałów
Silnik miksujący 54-bitowy, zmiennoprzecinkowy, 96 kHz
Przetworniki A/C 32 bit / 96 kHz
Przetworniki C/A 24 bit, 96 kHz
Cyfrowa częstotliwość próbkowania wejść/wyjść 96 kHz, 48 kHz
Wejścia i wyjścia analogowe audio
Wejścia mikrofonowe/liniowe (symetryczne, MIC/LINE) XLR-3-31 (1: GND, 2: HOT, 3: COLD)
Maksymalny poziom wejściowy +12 dBu (TRIM na minimum, PAD wył.)
+32 dBu (TRIM na minimum, PAD wł.)
Minimalny poziom wejściowy –62 dBu (TRIM na maksimum, PAD wył.)
–42 dBu (TRIM na maksimum, PAD wł.)
Impedancja wejściowa ≥5 kΩ
Wejścia liniowe (LINE IN (BAL)) Standardowy jack TRS 6,3-mm
(Tip: HOT, Ring: COLD, Sleeve: GND)
Maksymalny poziom wejściowy +12 dBu (TRIM na minimum, PAD wył.)
+32 dBu (TRIM na minimum, PAD wł.)
Minimalny poziom wejściowy –62 dBu (TRIM na maksimum, PAD wył.)
–42 dBu (TRIM na maksimum, PAD wł.)
Impedancja wejściowa ≥5 kΩ
Inserty (INSERT) Standardowy jack TRS 6,3-mm
(Tip: HOT, Ring: COLD, Sleeve: GND)
Maksymalny poziom wejściowy (Return) +18 dBu
Nominalny poziom wejściowy (Return) –2 dBu
Impedancja wejściowa (Return) ≥5 kΩ
Maksymalny poziom wyjściowy (Send) +18 dBu
Nominalny poziom wyjściowy (Send) –2 dBu
Impedancja wyjściowa (Send) ≤100 Ω
Wejście Talkback (TALKBACK) XLR-3-31 (1: GND, 2: HOT, 3: COLD)
Maksymalny poziom wejściowy +10 dBu
Minimalny poziom wejściowy –65 dBu
Zakres wzmocnienia (Gain) 0–55 dB
Impedancja wejściowa ≥5 kΩ
Zasilanie Phantom +48V dostępne
Wejścia stereo (ST IN 1-2 L/R) Złącza RCA
Maksymalny poziom wejściowy +6 dBV (1,995 Vrms)
Nominalny poziom wejściowy –10 dBV (0,316 Vrms)
Headroom 16 dB
Impedancja wejściowa ≥10 kΩ
Wyjścia liniowe (OUTPUT 1–16) XLR-3-32 (1: GND, 2: HOT, 3: COLD)
Maksymalny poziom wyjściowy (zmienny) +15 dBu (Ref(D): –9 dBFS, Ref(A): +6 dBu)
+18 dBu (Ref(D): –14 dBFS, Ref(A): +4 dBu)
+20 dBu (Ref(D): –16 dBFS, Ref(A): +4 dBu)
+18 dBu (Ref(D): –18 dBFS, Ref(A): 0 dBu)
+20 dBu (Ref(D): –20 dBFS, Ref(A): 0 dBu)
+22 dBu (Ref(D): –18 dBFS, Ref(A): +4 dBu)
+24 dBu (Ref(D): –20 dBFS, Ref(A): +4 dBu)
Nominalny poziom wyjściowy (zmienny) +6 dBu (Ref(D): –9 dBFS)
+4 dBu (Ref(D): –14 dBFS, –16 dBFS)
+4 dBu lub 0 dBu (Ref(D): –18 dBFS, –20 dBFS)
Impedancja wyjściowa ≤100 Ω
Wyjścia Monitor (MONITOR OUT L/R) XLR-3-32 (1: GND, 2: HOT, 3: COLD)
Maksymalny poziom wyjściowy +24 dBu
Nominalny poziom wyjściowy +4 dBu
Impedancja wyjściowa ≤100 Ω
Wyjścia słuchawkowe (PHONES) Standardowy jack stereo 6,3-mm,
3,5-mm stereo mini jack
Maksymalna moc wyjściowa 100 mW + 100 mW (obciążenie 32 Ω, przy podłączeniu tylko do jednego złącza)
Wejścia i wyjścia cyfrowe audio
Audio USB USB typ-B
Wejście (USB do Sonicview) 32 kanały
Wyjście (Sonicview do USB) 32 kanały
Częstotliwości próbkowania 48 kHz, 96 kHz
Rozdzielczość bitowa 32 bit
Dante PRIMARY/SECONDARY Kompatybilne z etherCON Cat5e
Liczba kanałów audio 64 kanały (48 kHz)
32 kanały (96 kHz)
Obsługiwane tryby Redundant (redundantny), Switched (przełączany)
Kompatybilny standard Gigabit Ethernet (1000BASE-T, IEEE 802.3ab)
Rekomendowane kable Cat5e STP lub lepsze
Wejścia i wyjścia kontrolne
GPIO 25-pin D-sub (8 wejść / 8 wyjść, żeńskie, standard calowy)
Obwód wejściowy Pull-up (5 V)
Obwód wyjściowy Otwarty kolektor
Impedancja wyjściowa: 10 Ω
Napięcie: 20 V
Maksymalny prąd wyjściowy: 35 mA
Maksymalny prąd zasilania (+5V) 50 mA
Złącze przełącznika nożnego (FOOTSWITCH) 6,3-mm standardowe złącze TS
(Tip: HOT, Sleeve: GND)
Złącze sieciowe (Ethernet) RJ45
Kompatybilne standardy 100BASE-TX, 1000BASE-T
Protokół TCP/IP
Wejście wordclock (WORD IN) BNC
Poziom wejściowy 0,5–5 Vpp
Impedancja wejściowa 75 Ω ±10% (termination on)
Częstotliwość wejściowa 48 kHz, 96 kHz
Dozwolone odchylenie częstotliwości ±100 ppm
Wordclock wyjście (WORD THRU/OUT) BNC
Poziom wyjściowy TTL, 5 V
Częstotliwość wyjściowa 48 kHz, 96 kHz
Port USB (panel górny) 4-pin USB Typ-C (do klawiatury i nośników danych)
Standard USB 2.0 High Speed (480 MBit/s)
Zasilanie 5 V, 0,5 A
Klasa HID, mass storage
Port USB (panel tylny) USB Typ-B (do interfejsu audio, wymagany dedykowany sterownik)
Standard USB 2.0 High Speed (480 MBit/s)
Wyjście zasilania do lampki (LAMP) XLR 4-pin żeńskie (pin 4: +12 V, pin 3: GND)
Napięcie zasilania DC 0–12 V (regulowana jasność)
Maksymalna moc wyjściowa 5 W
Wydajność audio
Równoważny szum wejściowy (EIN) przedwzmacniacza mikrofonowego ≤–128 dBu
Odpowiedź częstotliwościowa (wejście mikrofonowe/liniowe do wyjścia liniowego) 20 Hz – 40 kHz: +0 dB, –1,0 dB (JEITA)
Zakres dynamiki ≥108 dB (Wejście mikrofonowe/liniowe do wyjścia liniowego, PAD wył., TRIM min., Ref(D) –20 dBFS, wewnętrzny word clock, JEITA)
≥110 dB (Wejście mikrofonowe/liniowe do wyjścia Dante, PAD wył., TRIM min., wewnętrzny word clock, JEITA)
≥112 dB (Wejście Dante do wyjścia liniowego, PAD wył., TRIM min., wewnętrzny word clock, JEITA)
Zniekształcenia ≤0,002 % (wejście mikrofonowe/liniowe do wyjścia liniowego, sygnał wejściowy +4 dBu, PAD wył., TRIM min., JEITA)
≤0,002 % (wejście mikrofonowe/liniowe do wyjścia Dante, sygnał wejściowy +4 dBu, PAD wył., TRIM wył., JEITA)
≤0,002 % (wejście Dante do wyjścia liniowego, sygnał wejściowy 0 dBFS, JEITA)
Przesłuchy ≥–100 dB (wejście MIC/LINE do wyjścia liniowego, sinusoida 1 kHz, JEITA)
0 dBu = 0,775 Vrms / Ref(D): Cyfrowy sygnał odniesienia
Wymagania dla podłączonych komputerów
Interfejs audio USB 64-bitowy komputer kompatybilny z Windows lub Mac z portem USB 2.0 lub wyższym
Zdalne sterowanie 64-bitowy komputer kompatybilny z Windows lub Mac z dostępem do sieci, Apple iPad
Obsługiwane systemy operacyjne zobacz oddzielną sekcję poniżej
Właściwości rejestratora/odtwarzacza (z zainstalowaną kartą rozszerzeń IF-MTR32)
Nośniki zapisu Karty SDHC (8–32 GB, Class 10 lub lepsza)
Karty SDXC (64–128 GB, Class 10 lub lepsza)
Nośniki USB (8–128 GB, tylko odtwarzanie)
Uwaga: listę kart SD, których działanie z tym urządzeniem zostało potwierdzone, można znaleźć na naszej stronie.
Systemy plików Karta SDHC, nośnik USB: FAT32
Karta SDXC, nośnik USB: exFAT
Format rejestrowania/odtwarzania
WAV/BWF Nagrywanie: 48 kHz, 96 kHz, 24 bit, 2 kanały
Odtwarzanie: 48 kHz, 96 kHz, 16/24 bit, 2 kanały
MP3 Odtwarzanie: 44,1 kHz, 48 kHz, 32–320 kbit/s
AAC Odtwarzanie: 44,1 kHz, 48 kHz, 64–320 kbit/s
Zasilanie i inne specyfikacje
Główne wyświetlacze 2 7-calowe (17,8 cm) kolorowe wyświetlacze dotykowe, 800 × 480 px
Wyświetlacze kanałów 3 monochromatyczne wyświetlacze LCD, 384 × 68 px
Zasilanie sieciowe AC 100–240 V, 50/60 Hz
Pobór mocy 65 W
Całkowite wymiary (szerokość × wysokość × głębokość) 472 mm × 228 mm × 554 mm
Waga 13 kg
Dopuszczalny zakres temperatur pracy 0–40 °C

Wygląd i specyfikacje techniczne mogą ulec zmianie bez uprzedzenia.

Ostatnio zmodyfikowane: 2024-12-18 13:11:18 UTC
