int(1549353660) 2024-12-23 12:29:29 pm Tascam MM-2D | Dwukanałowy konwerter Analog-Dante-Analog z mikserem DSP

MM-2D to znakomita analogowa jednostka wejścia/wyjścia, która przekształca dwa sygnały wejściowe mikrofonowe/liniowe w dwa kanały wyjściowe Dante, lub dwa sygnały wejściowe Dante w dwa liniowe sygnały wyjściowe. Ponadto, oferuje również czterokanałowe wejście/wyjście Dante, umożliwiając korzystanie z praktycznie dowolnych źródeł audio w ramach utworzonej sieci Dante. Dostępny ze złączami Euroblock (MM-2D-E) lub XLR (ML-2D-X) dla wejść i wyjść analogowych, model ten może być użyty w szerokiej gamie zastosowań.

Logo Dante Domain Manager Dante/AES67 Logo

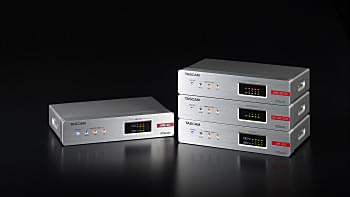

MM-2D jest częścią serii Tascam Dante Compact Processor składającej się z kompaktowych, półrackowych konwerterów do sieci Dante/AES67. Modele te w prosty sposób umożliwiają dodanie dodatkowych wejść/wyjść mikrofonowych/liniowych lub AES/EBU do sieci Dante w obiektach użyteczności publicznej, stacjach nadawczych, studiach nagraniowych lub ekskluzywnych sieciach domowych i można je dowolnie łączyć.

Główną zaletą tej linii produktów jest, wbudowany w każdą jednostkę, moduł DSP. Dzięki zapewnieniu nie tylko funkcji miksowania i korektora, ale także kontroli dynamiki, automatycznej kontroli poziomu, automatycznego tłumienia, routingu i kompensacji szumów, nawet małe systemy mogą w pełni działać bez dodatkowych procesorów lub mikserów. Od wejścia sygnału mikrofonowego do wyjścia na głośniki lub urządzenia rejestrujące, seria Dante Compact Porcessor może tworzyć samodzielny, kompletny system.

Zdalne sterowanie jest możliwe dzięki dwóm aplikacjom, dostępnym na urządzenia Mac, Windows, iOS lub Android: Tascam DCP Connect do konfiguracji i Tascam EZ Connect dla użytkowników końcowych. Obie są łatwe w użyciu i zawarte z urządzeniami. MM-2D oferuje również możliwość wyciszenia swoich wejść oraz kontroli poziomów wyjściowych przez GPI.

Wszystkie modele mogą być zasilane przez PoE lub opcjonalny zasilacz. Dwa urządzenia zamontowane obok siebie w racku, mogą być zasilane z jednego zasilacza, poprzez szeregowe połączenie zasilania.

Dante Compact Processor Series overview

The series of our compact Dante interfaces includes the following models:

Szczegóły

Obudowa w oszczędzającej miejsce skrzynce do szybkiej konfiguracji lub instalacji stałej

Jako kompaktowy interfejs mikrofonowy/liniowy 2x2 dla sieci Dante, Tascam MM-2D jest idealny tam, gdzie przestrzeń jest czynnikiem ograniczającym. Zainstaluj go na przykład pod stołem lub półką w sali konferencyjnej lub w rozgłośni, obok innego urządzenia w skrzynce lub szafie rack za pomocą półki AK-RS1 lub umieść tam, gdzie obecnie wymagane są wejścia i wyjścia analogowe.

Studyjnej jakości przedwzmacniacze mikrofonowe dla wyraźnego i czystego dźwięku jakiego oczekujesz

Studyjnej jakości przedwzmacniacze mikrofonowe | Seria kompaktowych procesorów Dante Tascam

MM-2D posiada dwa naturalnie brzmiące, wysokiej jakości przedwzmacniacze mikrofonowe stworzone przez Tascam z całą wiedzą i doświadczeniem kultywowanym przez lata tworzenia profesjonalnego sprzętu audio. Zakres poziomów wejściowych wynosi -74 dBu do +26 dBu, z równoważnym szumem wejściowym osiągającym mniej niż -125 dB i stosunkiem sygnału do szumu ponad 105 dB.

Funkcje DSP do wszystkich twoich potrzeb audio

Korektor wejściowy w serii kompaktowych procesorów Dante Tascam
Sekcja korekcji wejściowej
Korektor wejściowy w serii kompaktowych procesorów Dante Tascam
Sekcja kompresji wejściowej

MM-2D zawiera pełny zestaw funkcji DSP do przetwarzania wszystkich wejściowych i wyjściowych sygnałów audio, które mogą tego wymagać, a także do miksowania i wewnętrznego routingu. Możesz ustawić wzmocnienie, trim, fazę, kompresję, 4-pasmową korękcję i więcej dla każdego z wejść oraz zastosować 10-pasmową korekcję, opóźnienie, limiter i inne funkcje na każde wyjście.

Wbudowany mikser 6x4

Wbudowany kompletny mikser | Tascam MM-2D

Używając wewnętrznego miksera, możesz zmiksować do sześciu źródeł wejściowych (dwa wejścia mikrofonowe/liniowe z czterema wejściami Dante) i stworzyć cztery różne miksy, które mogą być następnie przypisane do wyjść Dante lub wyjść fizycznych poprzez macierz routingu. Mikser jest również wyposażony w funkcję Duckingu i funkcję ANC (kompensację szumu tła), która wykrywa poziom dźwięków otoczenia i automatycznie dopasowuje poziom wejściowy źródła.

Wbudowana macierz routingu 10x6

Macierz routingu w Tascam MM-2D

Macierz routingu pozwala na przypisanie dwóch wejść mikrofonowych/liniowych, czterech miksów lub czterech wejść Dante do obu wyjść analogowych i/lub wyjść Dante. A gdy potrzebujesz prostego urządzenia z wejściem liniowym/mikrofonowym, możesz ominąć cały mikser i po prostu przypisać wejścia do wyjść.

Zapisuj presety scen i przywołuj je przy użyciu zdarzeń czasowych

Możesz zapisać swoje routingi wejść/wyjść, poziomy miksu i inne ustawienia, jako jeden z 50 presetów. Ułatwia to przełączanie pomiędzy różnymi typami wydarzeń lub różnymi środowiskami. Dzięki użyciu presetów scen razem z funkcją zdarzeń czasowych* (poprzez własnego klienta SNTP), możliwa jest automatyczna zmiana ustawień w określonym czasie.

*Funkcja zdarzeń czasowych jest zaplanowana na przyszłe aktualizacje oprogramowania.

Wygodne i niezawodne: Zasilanie poprzez PoE

Zasilanie poprzez Ethernet lub zasilacz | Seria kompaktowych procesorów Dante Tascam

Wszystkie modele serii DCP mogą być zasilane poprzez złącze sieciowe (PoE, Zasilanie poprzez Ethernet) Oznacza to, że nie potrzebujesz zasilacza do każdego urządzenia - nie musi być nawet wolnego gniazdka w miejscu instalacji gdy używasz switcha sieciowego kompatybilnego z PoE. Może to skutkować drastycznym obniżeniem kosztów instalacji gdy system składa się z kilku urządzeń DCP.

Zdalne sterowanie poprzez dedykowane oprogramowanie

MM-2D posiada wbudowane funkcje DSP, które mogą być sterowane poprzez oprogramowanie na laptopie, tablecie czy nawet smartfonie. W zależności od ilości funkcji do których użytkownik powinien mieć dostęp, możesz wybrać spośród dwóch typów oprogramowania do zdalnej obsługi:

  • Tascam DCP Connect: Zaprojektowane dla integratorów/zarządców systemu którzy są odpowiedzialni za konfigurację i ustawienie całego systemu.
  • Tascam EZ Connect: Zaprojektowane dla użytkowników końcowych, pozwalające im na prostą obsługę. Administrator może zdecydować które parametry będą dostępne.
Oprogramowanie do zdalnego sterowania dla komputerów PC i urządzeń mobilnych | Tascam DCP Connect
Tascam DCP Connect
Aplikacja do zdalnego sterowania dla komputerów PC i urządzeń mobilnych | Tascam EZ Connect
Tascam EZ Connect

Elastyczny routing poprzez Dante Controller

Wszystkie produkty Tascam serii DCP są dostępne przez Dante Controller

Poza swoimi wewnętrznymi możliwościami routingu, dźwięk do MM-2D i z niego może być przypisany do innych urządzeń poprzez Dante Controller, oprogramowanie do konfiguracji używane do zarządzania wszystkimi urządzeniami audio w sieci Dante. Nasze modele DCP są również kompatybilne z Dante Domain Manager które zapewnia funkcje bezpieczeństwa i pozwala na użycie w dużych sieciach i podsieciach. Pomaga to w łatwej integracji serii kompaktowych procesorów Dante z istniejącymi już infrastrukturami sieciowymi. A dzięki trybowi AES67 możliwe jest nawet połączenie z Ravenna i podobnymi sieciami AES67.

Główne cechy w skrócie

Właściwości sprzętowe

  • Dwa wejścia symetryczne (mikrofon/linia) z zasilaniem phantom 48V.
  • Dwa symetryczne wyjścia liniowe
  • Dwa warianty produktu:
    • MM-2D-E: Wyposażony w złącza Euroblock do instalacji stałych
    • MM-2D-X: Wyposażony w złącza XLR do użycia w trasie i innych, bardziej elastycznych zastosowaniach
  • Interfejs Dante pozwala na przesyłanie sygnałów audio poprzez sieć Ethernet
    • Dwa złącza LAN do łączenia szeregowego Dante
    • Elastyczny routing dzięki oprogramowaniu "Dante Controller"
    • Obsługuje AES67 co pozwala na połączenie z Ravenna i innymi kompatybilnymi technologiami sieciowymi audio
  • Częstotliwość próbkowania do 96 kHz przy rozdzielczości 24 bit
  • Wskaźniki na panelu przednim pokazują status urządzenia oraz aktualną częstotliwość próbkowania
  • Wskaźniki przesterowania dla sygnału wejść analogowych
  • Wskaźniki dla sygnałów wejściowych i wyjściowych
  • Wejścia mogą być wyciszone poprzez GPI (tylko MM-2D-E)
  • Poziomy wyjściowe mogą być kontrolowane przez GPI (tylko MM-2D-E)
  • Zasilanie poprzez PoE (Power over Ethernet) lub opcjonalny zasilacz PS-P1220E
  • Łączenie szeregowe zasilania umożliwia zasilenie dwóch urządzeń z jednego zasilacza
  • Obudowa o wielkości połowy racka (1U)
  • Dołączone wsporniki, na przykład do montażu urządzenia pod blatem stołu

Właściwości oprogramowania

  • Cztery kanały wejściowe i wyjściowe audio Dante
  • Potężny mikser DSP
    • Właściwości wejść: wł/wył zasilania phantom, czułość (gain), trim, phase, 4-pasmowy korektor, kompresor, automatyczna kontrola poziomów, tłumiki, wyciszenie
    • Właściwości miksera: Miksowanie macierzowe, tłumienie, kompensacja hałasów tła (ANC), routing
    • Właściwości wyjść: 10-pasmowy korektor, delay, tłumiki, wyciszenie, limiter, faza
  • Można zmiksować do sześciu źródeł wejściowych (dwa sygnały wejściowe mikrofonowe/liniowe i cztery wejścia Dante)
  • Macierz umożliwia przekierowanie dwóch wejść mikrofonowych/liniowych, czterech wejść Dante i wyjścia miksera do dwóch wyjść liniowych i/lub czterech wyjść Dante
  • Można zapisać do 50 ustawień scen
  • Funkcja zdarzeń czasowych umożliwia przełączanie ustawień o określonych porach (zaplanowane na przyszłą aktualizację)
  • Dostępnych jest pięć różnych poziomów odniesienia, które można dostosować do praktycznie dowolnej aplikacji w środowiskach konsumenckich, profesjonalnych lub nadawczych
  • Dostępne dwa typy oprogramowania sterującego (kompatybilne z urządzeniami Windows/Mac/iOS/Android):
    • Tascam MX Connect, dla integratorów, oferuje pełny dostęp do niemalże każdego ustawienia
    • Tascam EZ Connect, dla użytkowników końcowych, jest prostą aplikacją do obsługi jedynie najpotrzebniejszych ustawień

Akcesoria opcjonalne

  • Zasilacz PS-P1220E (może być użyty jako zasilanie redundantne przy pracy na PoE)
  • AK-RS1 półka do montażu w racku dwóch urządzeń obok siebie

Akcesoria opcjonalne

Tascam Tascam DCP Connect | Oprogramowanie zarządzające dla integratorów/zarządców systemu
Tascam DCP Connect: Oprogramowanie zarządzające dla integratorów/zarządców systemu
Tascam Tascam EZ Connect | Oprogramowanie sterujące dla użytkowników końcowych
Tascam EZ Connect: Oprogramowanie sterujące dla użytkowników końcowych
Tascam PS-P1220E | Zasilacz AC 12 V
PS-P1220E: Zasilacz AC 12 V
Tascam AK-RS1 | Półka do montażu w racku dla dwóch urządzeń
AK-RS1: Półka do montażu w racku dla dwóch urządzeń

Dane techniczne

Ogólne
Liczba kanałów i formaty 2 kanały, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 16/24 bit
Wejścia i wyjścia audio
Wejścia analogowe (ANALOG IN) MM-2D-E: Symetryczne złącza Euroblock, 3,81 mm
MM-2D-X: złącza XLR (XLR-3-31 1: GND, 2: HOT, 3: COLD)
Minimalny poziom wejściowy –74 dBu
Maksymalny poziom wejściowy +26 dBu
Impedancja wejściowa ≥2 kΩ
Wyjścia analogowe (ANALOG OUT) MM-2D-E: Symetryczne złącza Euroblock, 3,81 mm
MM-2D-X: złącza XLR (XLR-3-32 1: GND, 2: HOT, 3: COLD)
Nominalny poziom wyjściowy +4 dBu (Ref(D) ≠ –9 dBFS)
+6 dBu (Ref(D) = −9 dBFS)
Maksymalny poziom wyjściowy (przełączalny) +15 dBu (Ref(D): –9 dBFS)
+18 dBu (Ref(D): –14 dBFS)
+20 dBu (Ref(D): –16 dBFS)
+22 dBu (Ref(D): –18 dBFS)
+24 dBu (Ref(D): –20 dBFS)
Impedancja wyjściowa ≤200 Ω
Uwaga: 0 dBu jest równe 0,775 Vrms
Inne wejścia i wyjścia
Złącza Dante/Ethernet (DATA/DATA+PoE) RJ-45
  Protokół transmisji Dante
  Standard Gigabit Ethernet 1000BASE-T (IEEE 802.3ab)
  Wymagania dla kabli Kable STP Cat 5e lub lepsze
Zewnętrzna kontrola wyciszania (LED/SWITCH/ND, tylko MM-2D-E) Symetryczne złącza Euroblock, 3,81 mm
Złącza LED
  Format wyjściowy Otwarty kolektor (Impedancja wyjściowa 10 Ω, napięcie 48 V, 35 mA max)
  Maksymalny poziom wyjściowy dla Low level 0,5 V
Złącza SWITCH
  Maksymalne napięcie wejściowe 5,5 V
  Minimalne napięcie wejściowe dla High level 2,31 V
  Maksymalne napięcie wejściowe dla Low level 0,99 V
Kontrola poziomu wyjściowego (10V/CONTROL/GND, tylko MM-2D-E) Symetryczne złącza Euroblock, 3,81 mm
Tu podłącz zmienny opornik (rekomendowany 10 kΩ)
Wydajność audio
Wejście mikrofonowe do wyjścia Dante
  Równoważny szum wejściowy (EIN) przedwzmacniacza mikrofonowego ≤–125 dB
(150 Ω, 22 kHz LPF, A-weighted, JEITA)
  Odpowiedź częstotliwościowa 20 Hz – 20 kHz, ±0,5 % (częstotliwość próbkowania 44,1/48 kHz, JEITA)
20 Hz – 40 kHz, ±0,5 % (częstotliwość próbkowania 88,2/96 kHz, JEITA)
  Zniekształcenia (THD+N) ≤0,005 %
(−1 dBFS wejście, 44,1/48/88,2/96 kHz częstotliwość próbkowania, JEITA)
  Stosunek sygnał/szum ≥105 dB
(44,1/48/88,2/96 kHz częstotliwość próbkowania, JEITA)
  Przesłuchy ≥100 dB
(44,1/48/88,2/96 kHz częstotliwość próbkowania, JEITA)
  Zakres dynamiki ≥105 dB
(44,1/48/88,2/96 kHz częstotliwość próbkowania, JEITA)
Wejście Dante do wyjścia liniowego
  Odpowiedź częstotliwościowa 20 Hz – 20 kHz, ±0,5 % (częstotliwość próbkowania 44,1/48 kHz, JEITA)
20 Hz – 40 kHz, ±0,5 % (częstotliwość próbkowania 88,2/96 kHz, JEITA)
  Zniekształcenia (THD+N) ≤0,005 %
(−1 dBFS wejście, 44,1/48/88,2/96 częstotliwość próbkowania, JEITA)
  Stosunek sygnał/szum ≥105 dB
(44,1/48/88,2/96 kHz częstotliwość próbkowania, JEITA)
  Przesłuchy ≥100 dB
(44,1/48/88,2/96 kHz częstotliwość próbkowania, JEITA)
  Zakres dynamiki ≥105 dB
(44,1/48/88,2/96 kHz częstotliwość próbkowania, JEITA)
Uwaga: JEITA oznacza zgodność z JEITA CP-2150
Zasilanie i inne specyfikacje
Zasilanie PoE class 0
Zasilacz Tascam PS-P1220E (sprzedawany oddzielnie)
Pobór mocy 6 W
Wymiary (Sz. × Wys. × Gł.) 214 mm × 45 mm × 136 mm (z elementami wystającymi)
Waga 885 g
Dopuszczalny zakres temperatur pracy 0–40 ºC

Wygląd i specyfikacje techniczne mogą ulec zmianie bez uprzedzenia.
