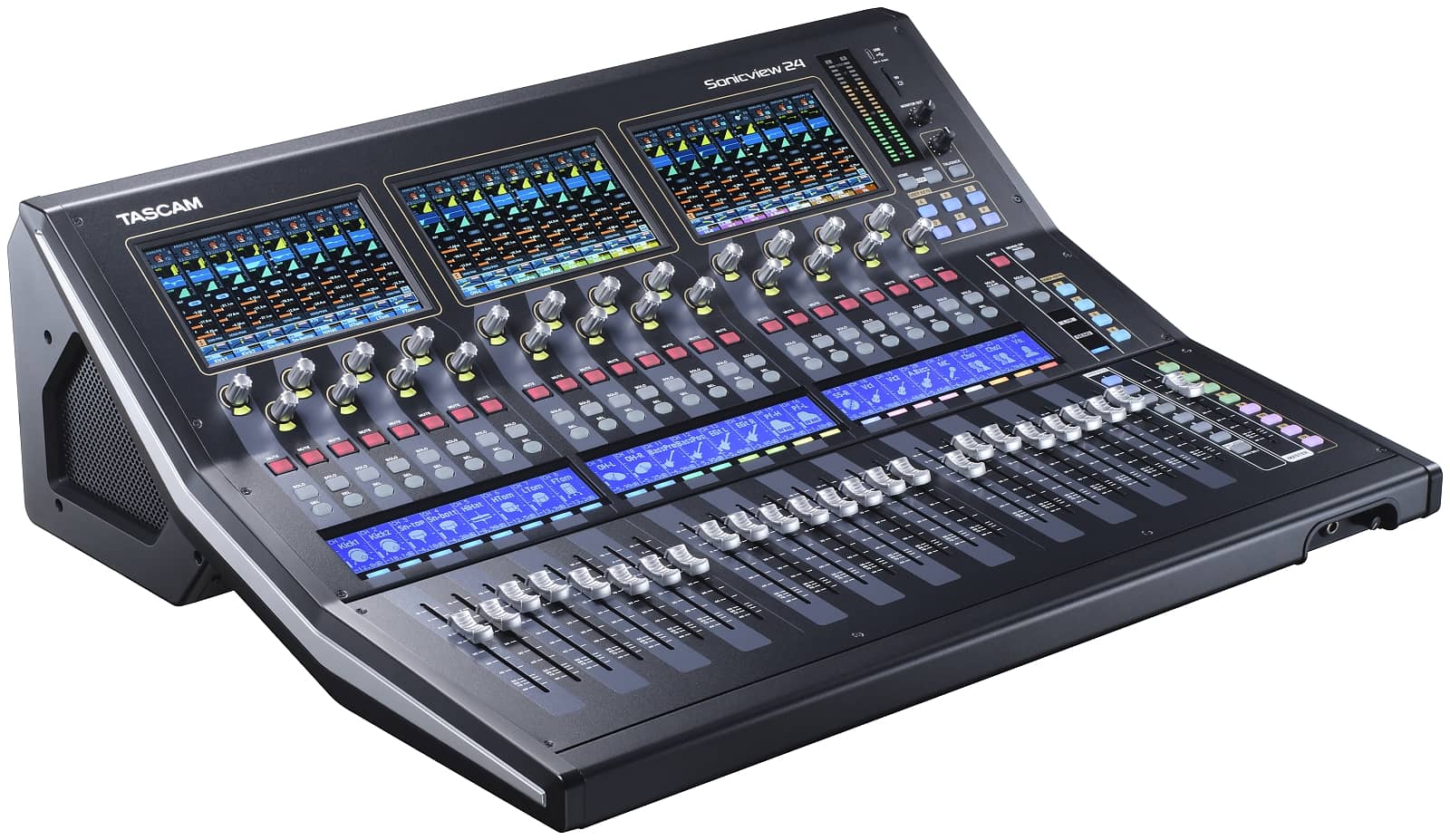

Sonicview 24
Interaktywna, cyfrowa konsoleta mikserska
Cyfrowe miksowanie i nagrywanie
Zaskakująco intuicyjny i prosty
Tascam ma za sobą długą historię wysokiej jakości produktów do nagrywania i mikserów cyfrowych, której symbolem jest legendarny, ośmiościeżkowy, modułowy rejestrator DA-88 i mikser cyfrowy DM-4800. To połączenie, które onegdaj wyznaczyło nowy standard. Wraz z Sonicview, Tascam stworzył całkowicie nową linię cyfrowych konsolet do nagrywania, które zawierają najnowszą technologię i ułatwiają przeglądanie i kontrolowanie wszystkich parametrów, które chcesz, kiedy chcesz, z całkowicie konfigurowalnymi ekranami dotykowymi i przyciskami definiowanymi przez użytkownika, zmotoryzowanymi suwakami i intuicyjnym oprogramowaniem sterującym.
Konsolety rejestrujące Sonicview doskonale integrują się z resztą systemu dzięki wbudowanej karcie Dante, 32-bitowemu/96-kHz wielokanałowemu interfejsowi audio USB oraz wielu wejściom i wyjściom. Bezkompromisowa jakość dźwięku i 54-bitowy, zmiennoprzecinkowy silnik miksujący FPGA, w połączeniu z obszernym przetwarzaniem sygnału, gniazdem rozszerzeń dla dodatkowej łączności i zdalnym sterowaniem sprawiają, że miksery Sonicview są wyborem nowej generacji dla studiów nagraniowych, zdalnego nagrywania, tras koncertowych, instalacji i broadcastu.
Wybierz swój model
Dostępne są dwa modele Sonicview, które różnią się rozmiarami i liczbą fizycznych wejść, przedwzmacniaczy mikrofonowych, tłumików i ekranów dotykowych. Sonicview 16 oferuje 16 fizycznych kanałów wejściowych ze zmotoryzowanymi tłumikami i najwyższej jakości przedwzmacniaczami mikrofonowymi Tascam Class 1 HDIA, podczas gdy Sonicview 24 oferuje ich 24. Wewnętrzna architektura obu modeli jest taka sama: 44 kanały wejściowe (40 mono i 2 stereo), 22 szyny wyjściowe flex, szyna główna L/R i wbudowany rejestrator SD/USB.
Sonicview 16

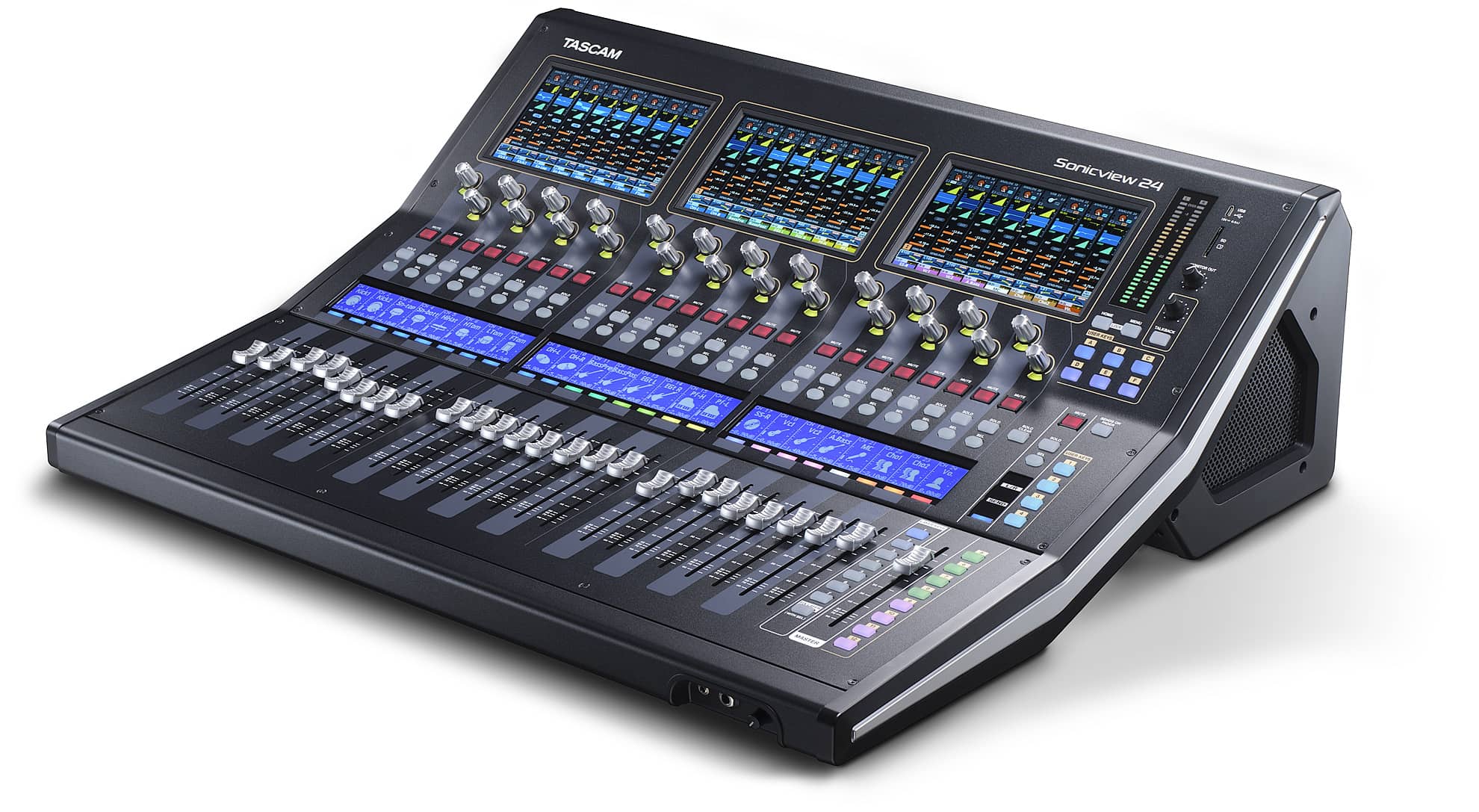

Sonicview 24
Intuicyjna obsługa pod Twoimi palcami
Tascam Sonicview 24 oferuje zmotoryzowane tłumiki kanałów w trzech bankach po osiem, plus zmotoryzowany tłumik szyny głównej stereo. Powyżej każdego banku tłumików kanałowych znajduje się kolorowy panel dotykowy, który pozwala zobaczyć wszystkie kanały konsolety lub przejść do szczegółów, kontrolując każdy parametr dotknięciem palca. Zapisz ustawienia tłumików i błyskawicznie je przywołuj aby kontynuować w miejscu, w którym skończyłeś. Sprawdź poziomy miksu lub submiksu i dostosuj je w trakcie pracy za pomocą tłumików fizycznych lub na ekranie dotykowym. Wszystkie zmiany zaktualizują się od razu w obu miejscach.

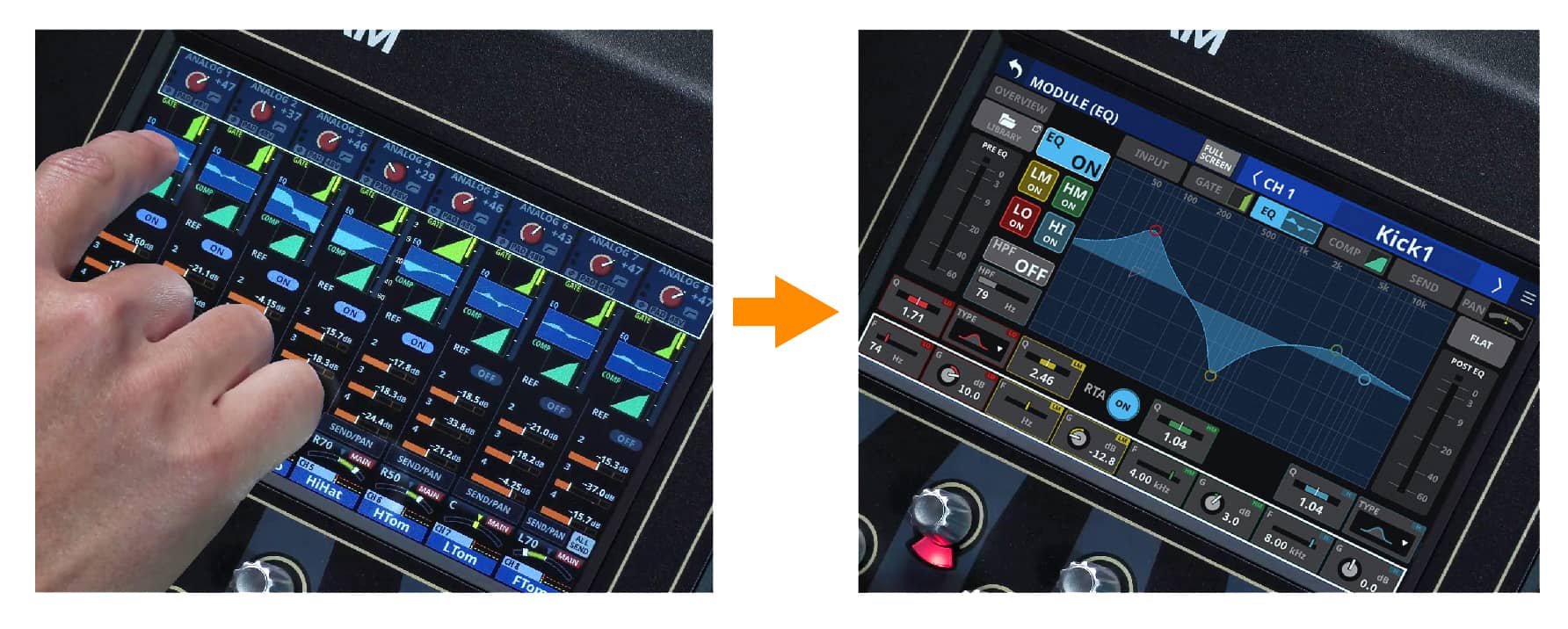

Od szczegółowych ustawień dzieli Cię tylko kliknięcie.

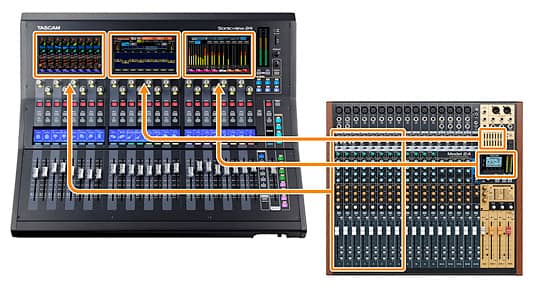

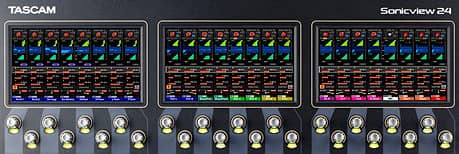

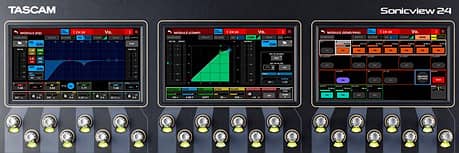

Niesamowity widok (VIEW)
Prawdziwie nowoczesna generacja interfejsu użytkownika do nagrywania i pracy na żywo. Potężny i intuicyjny system VIEW (Tascam Visual Interactive Ergonomic Workflow) pozwala na szybką i prostą konfigurację ekranów dotykowych Sonicview. Dzięki interfejsowi użytkownika VIEW, mamy trzy różne sposoby na zobaczenie swoich ustawień. Każdy ekran dotykowy może być skonfigurowany niezależnie, więc możesz monitorować i kontrolować dowolną kombinację ustawień na dowolnym ekranie, kiedykolwiek chcesz. Na przykład, możesz monitorować poziomy ośmiu kanałów wokalnych na ekranie 1, podczas wprowadzania zmian w korektorze parametrycznym na submiksie perkusji lub podglądania poziomu szyny wyjściowej i krzywej kompresji na ekranie 2.
Widok Channel Strip'a
Monitoruj i kontroluj osiem sąsiadujących kanałów i zobacz je jako wirtualne Channel Strip'y, jak w konsolecie analogowej.
Widok modułu
Monitoruj i kontroluj zestaw trzech dowolnych parametrów jednocześnie dla jednego kanału.
Widok indywidualny
Monitoruj i kontroluj zestaw wybranych funkcji dla dowolnego kanału lub grupy kanałów.
Najwyższa jakość dźwięku
Dzięki 54-bitowemu, zmiennoprzecinkowemu silnikowi miksu FPGA, Tascam Sonicview dostarcza najlepszą wydajność audio w swojej klasie, z ciągłym próbkowaniem wysokiej jakości 32-bit/96-kHz i 32-bitowymi konwerterami analogowo-cyfrowymi. Przetwarzanie zmiennoprzecinkowe silnika miksującego daje możliwość elastycznej zmiany poziomów bez poświęcania rozdzielczości, zapewniając jednocześnie ultra-niską latencję, nawet w połączeniach analogowo-analogowych. Rezultatem jest bezkompromisowa wydajność, włączając w to sieci Dante i liniowe systemy odsłuchu dla nieskazitelnego miksu i odtwarzania.
System-on-chip (SoC) zapewnia najwyższą wydajność audio.
Kanały wejściowe
Sonicview 24 oferuje szereg wszechstronnych wejść do nagrywania i miksowania. 16 kanałów z wejściami mikrofonowymi/liniowymi XLR i 8 kanałów z wejściami mikrofonowymi XLR i symetrycznymi wejściami liniowymi TRS pozwalają na maksymalną elastyczność. Otrzymujemy również złącza insertowe TRS na dwóch kanałach, dwie pary wejść aux stereo RCA i wejście XLR na mikrofon do talkbacku.

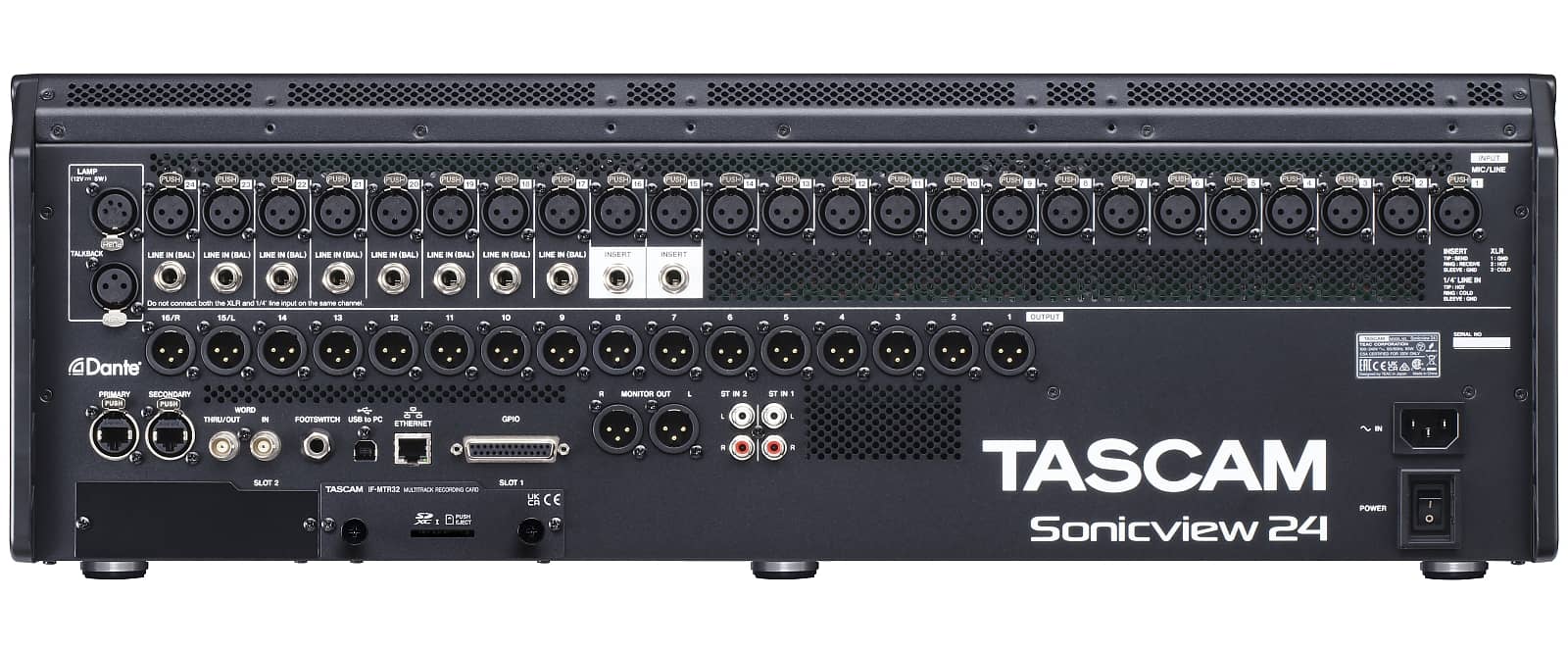

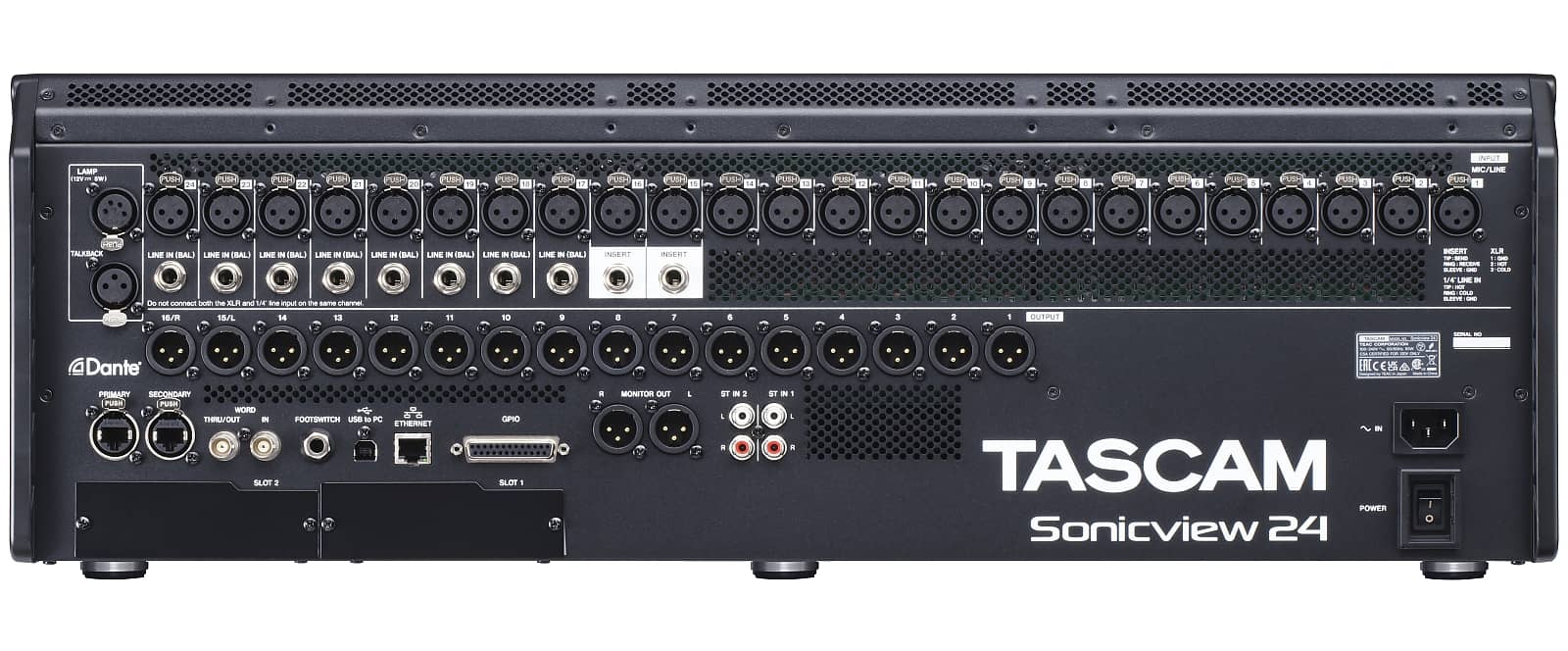

Wejścia i wyjścia na panelu tylnym.
Kontrola i Processing kanałów
Sonicview oferuje o wiele więcej niż widać na pierwszy rzut oka. Wewnątrz, te konsolety rejestrujące posiadają 40 kanałów mono i dwa kanały stereo, więc można domiksować ścieżki podkładów, aby mały zespół wokalny zabrzmiał potężnie. Przy większych zespołach możesz również dodać kolejne wejścia fizyczne poprzez złącza rozszerzeń. Zarządzaj źródłami z dowolnego miejsca poprzez sieć Dante i miksuj wiele ścieżek z DAW. Osiem grup DCA pozwala na łatwe zarządzanie grupami kanałów. Programowalne przyciski warstw pomagają w wyborze dowolnej kombinacji kanałów i szyn wyjściowych kontrolowanych przez zmotoryzowane tłumiki. Zacznij pracę nad miksem, zapisz swoje ustawienia tłumików i wróć do miksu później – dzięki zmotoryzowanym tłumikom, powrócisz dokładnie do miejsca, w którym skończyłeś.
Każdy z kanałów wejściowych może użyć dowolnych 11 funkcji przetwarzania, którymi można zarządzać niezależnie:
- Delay (Input/Pre-fader)
- Phase
- Digital Trim
- High-Pass Filter
- Gate/Expander/De-esser
- 4-pasmowy korektor parametryczny
- Compressor/Ducker
- Solo
- Mix 1–22 Send/Pan (Pre/Post)
- FX 1–4 Send/Pan (Pre/Post)
- Fader/Pan/Mute to L/R

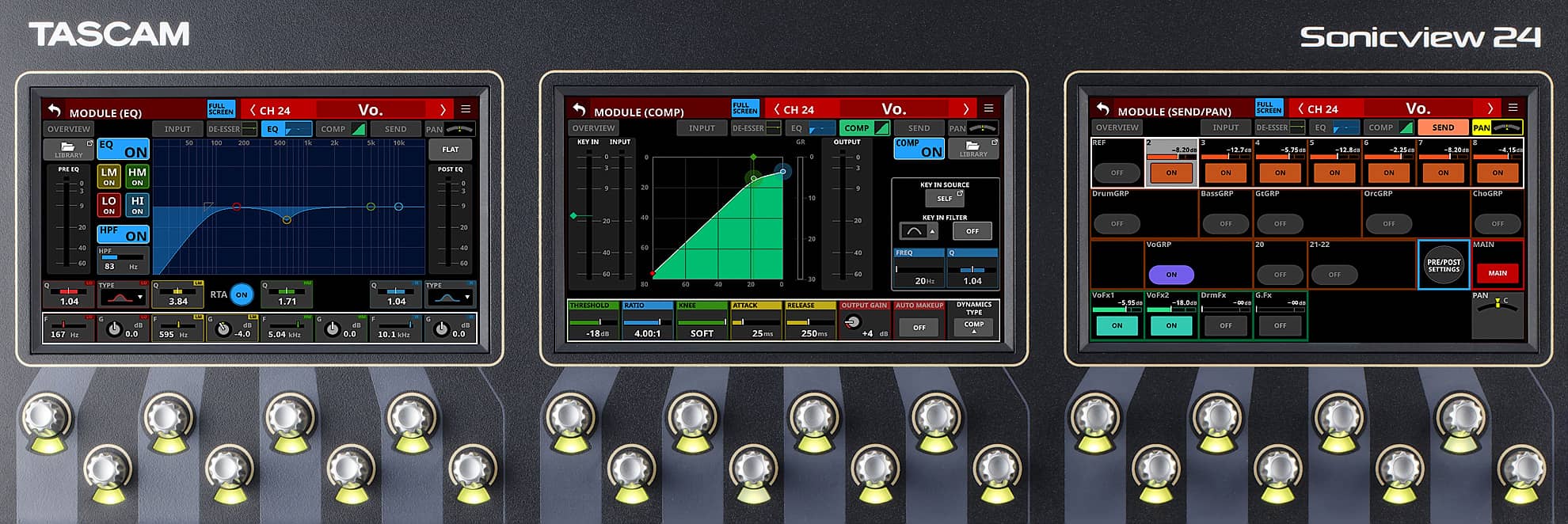

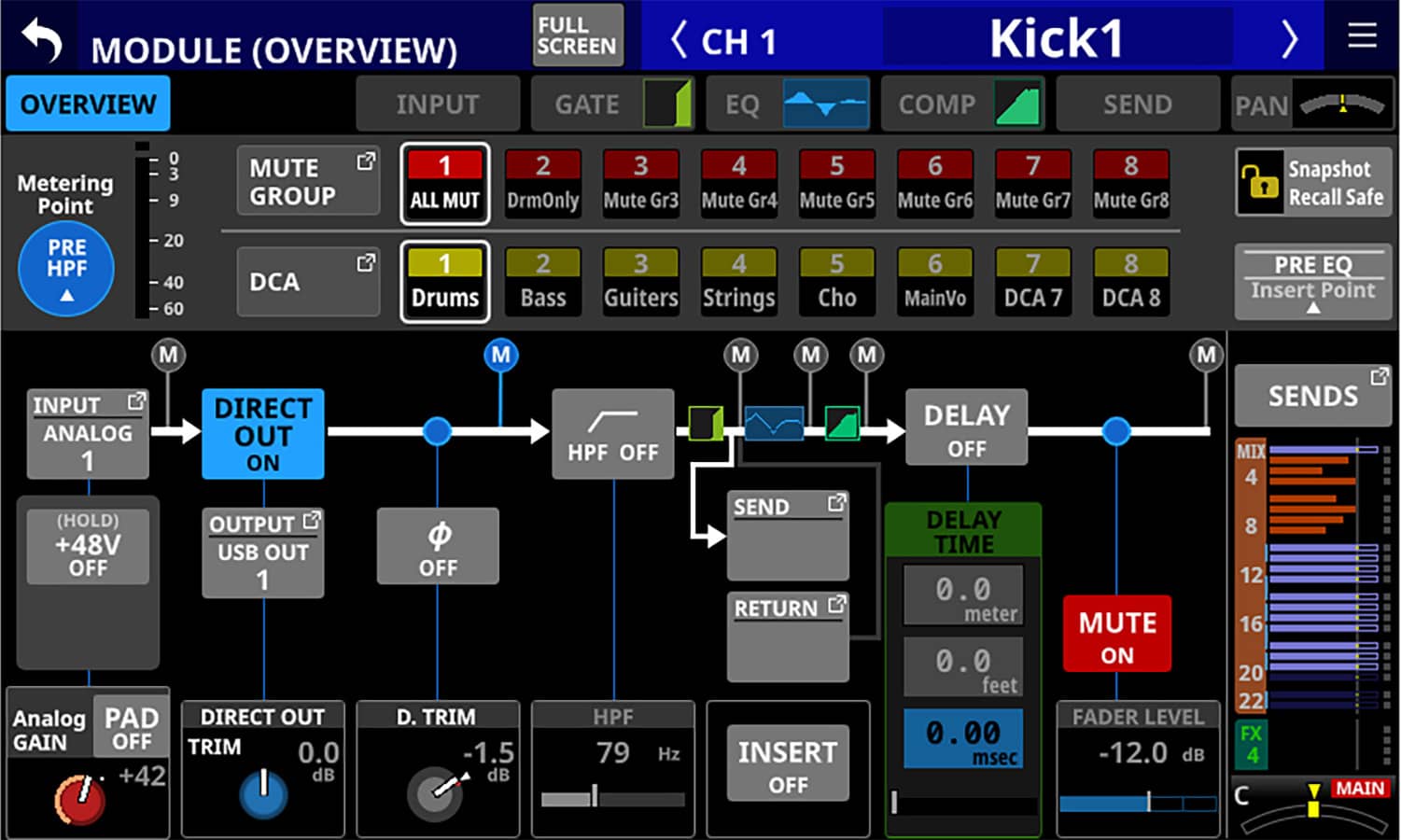

Ekran główny dla kanału 1

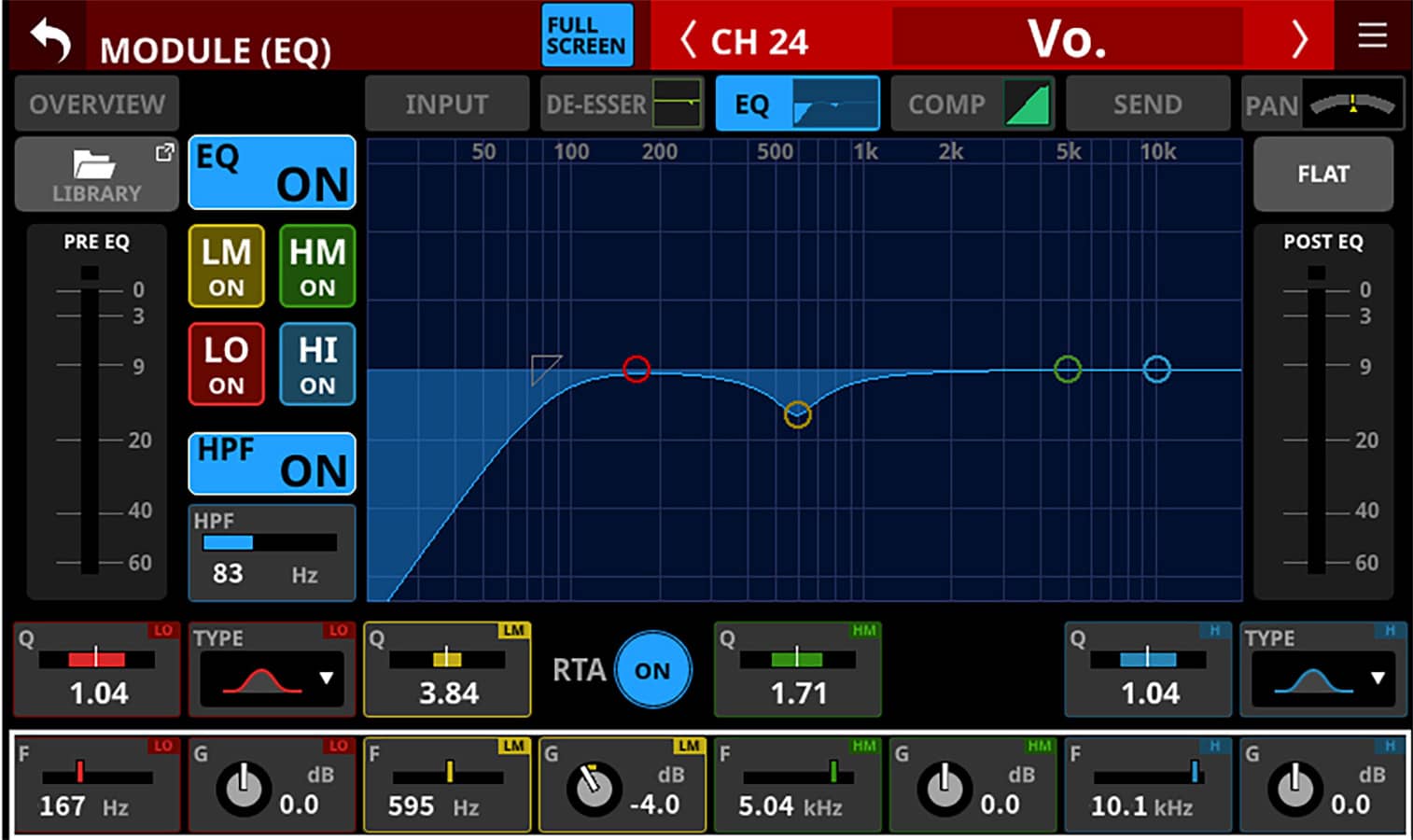

Ekran korektora dla kanału 24

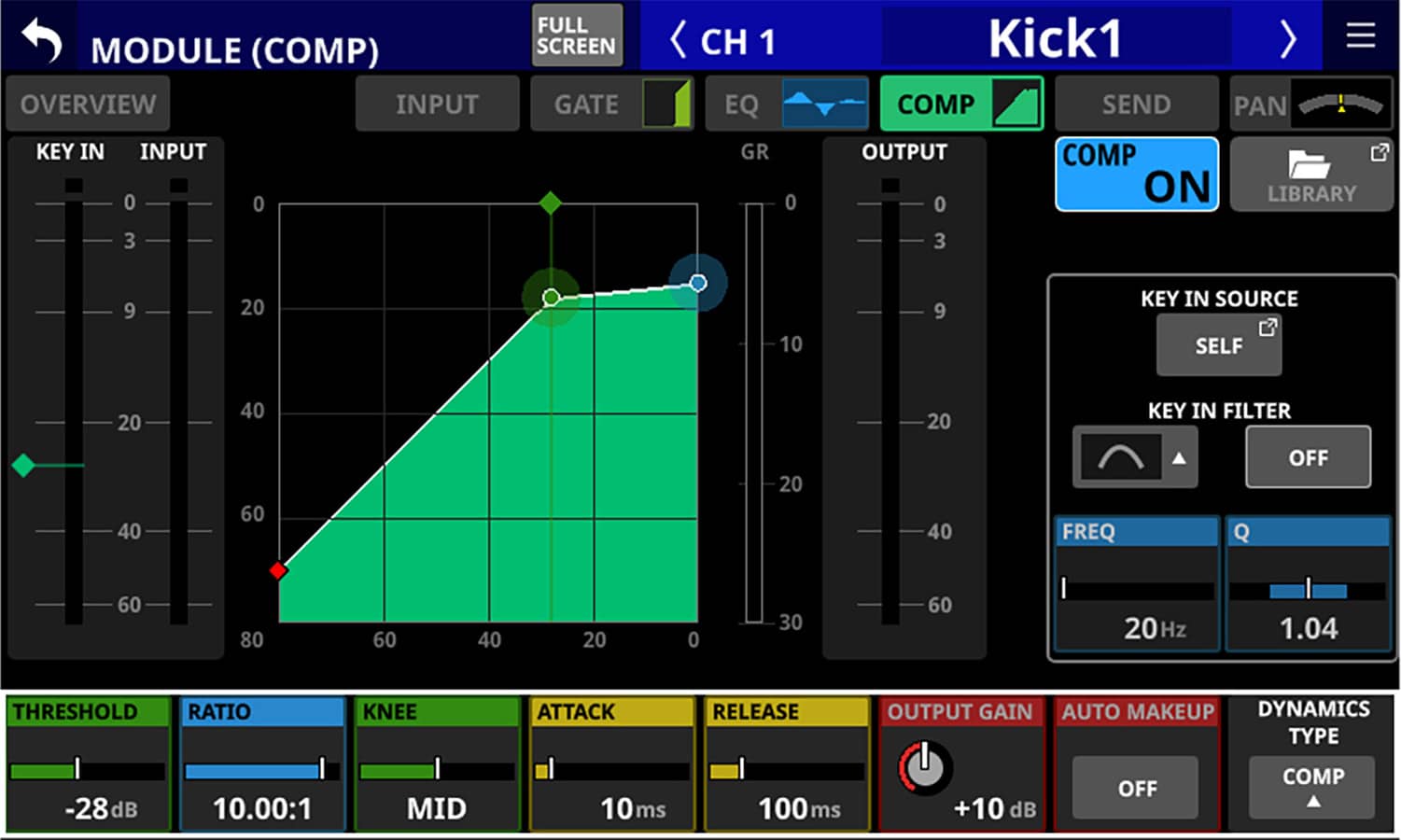

Ekran kompresora dla kanału 1
Najwyższej jakości dźwięk dzięki przedwzmacniaczom mikrofonowym Class 1 HDIA
Każde wejście mikrofonowe posiada przedwzmacniacz Tascam Class 1 HDIA (High Definition Instrumentation Architecture) – najlepszy przedwzmacniacz jaki kiedykolwiek zrobiliśmy. Dzięki wzmacniaczowi instrumentalnemu z rewelacyjną charakterystyką szumu w pierwszym stopniu, przedwzmacniacze te wykazują doskonały równoważny szum wejściowy (EIN), stosunek sygnału do szumu, współczynnik zniekształceń i pasmo przenoszenia. Ultra-precyzyjne preampy mikrofonowe użyte w Sonicview uchwycą i nagrają najmniejszy niuans, od dźwięku kalafonii na smyczku skrzypiec po subtelne zmiany dynamiczne w barwie saksofonu. Wejścia mikrofonowe przyjmują sygnał o poziomie do +32 dBu, zapewniając zapas headroomu na wypadek nagłych skoków poziomu.
Połączenie przedwzmacniaczy Class 1 HDIA, 32-bitowych/96-kHz przetworników AC i naszego silnika miksującego 54-bit FPGA jest imponujące, ale Tascam na tym nie poprzestał: Przeprowadziliśmy szeroko zakrojone wewnętrzne i zewnętrzne testy, aby dostroić konsole Sonicview pod kątem optymalnej wydajności. Rezultatem jest najlepszy w swojej klasie dźwięk, który nigdy nie zawodzi. W miksie, nagrywaniu, na żywo i w studio.
Przedwzmacniacze mikrofonowe Tascam Class 1 HDIA są wysoce rozwiniętymi dziełami inżynierskimi.

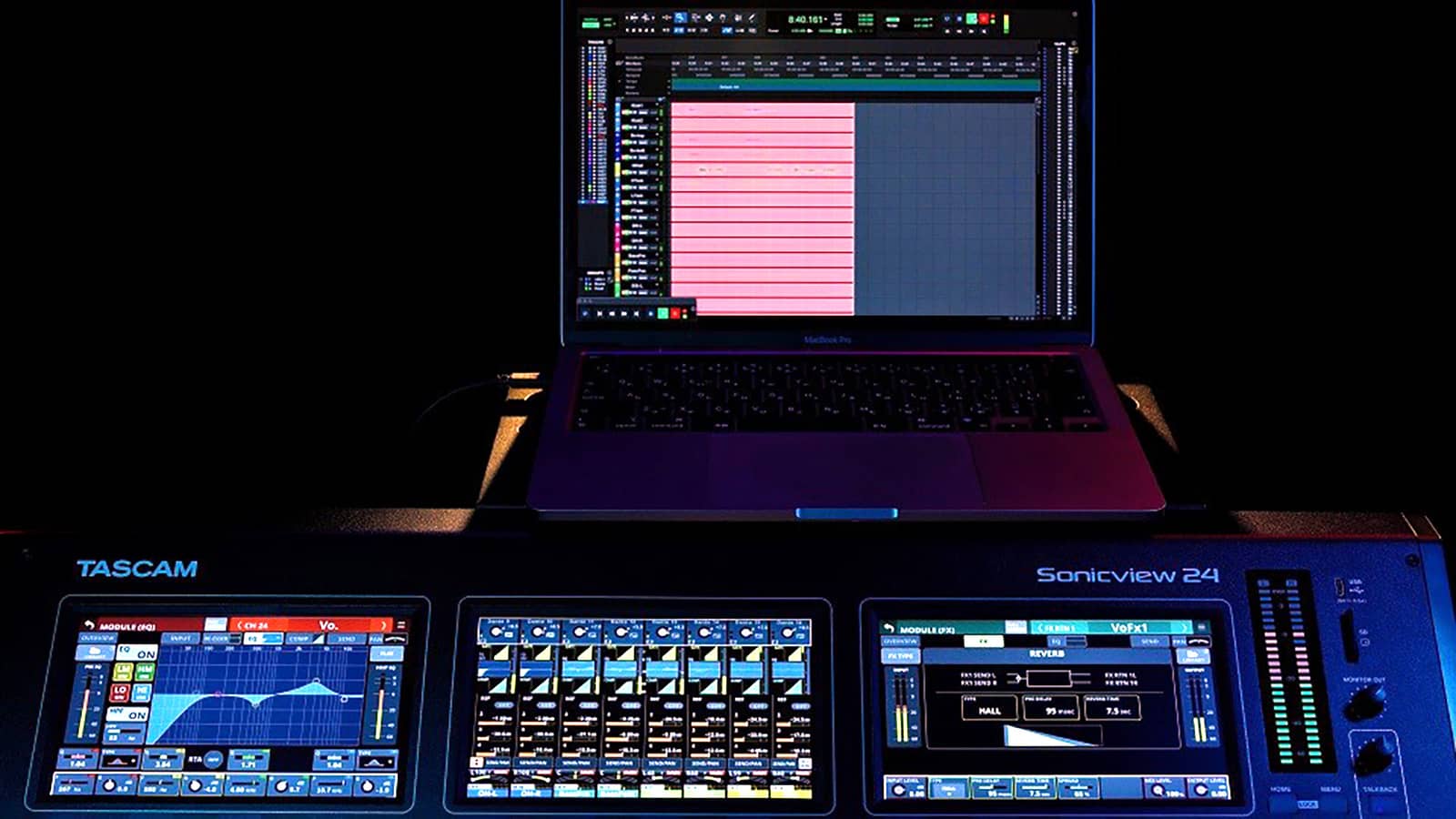

Wbudowany interfejs audio USB i nagrywanie stereo
Wbudowany 32-wejściowy/32-wyjściowy interfejs audio USB sprawia, że Sonicview jest pierwszorzędnym interfejsem dla studiów nagraniowych i nadawczych, a także do rejestrowania wydarzeń na żywo. Nagraj wybrane wyjścia kanałowe, szynę flex i szynę główną L/R bezpośrednio do swojego ulubionego DAW z częstotliwością do 96 kHz z taką samą 32-bitową precyzją, jak w całej konsoli.
Możesz jednocześnie nagrywać główny miks bezpośrednio do wbudowanego stereofonicznego rejestratora na kartę SD – przydatne, gdy zespół chce posłuchać swojego występu w hotelu lub w autobusie. Złącze na panelu wierzchnim pozwala również na rejestrację stereo na nośnik USB.
Wbudowany interfejs audio pozwoli na łączenie 32 wejść i wyjść do lub z Twojego ulubionego programu DAW.

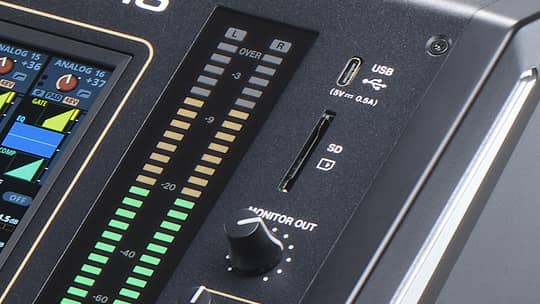

Z łatwością nagraj miks stereo na kartę SD lub nośnik USB.
Wbudowany 32-ścieżkowy rejestrator audio jako opcja
Tascam Sonicview oferuje wiele opcji nagrywania. W dodatku do wbudowanego interfejsu i rejestratora stereo, istnieje możliwość opcjonalnego zainstalowania karty rejestracji wielościeżkowej (IF-MTR32), pozwalającej na zapis 32 ścieżek audio bezpośrednio na kartę SDXC. Rejestrator SD obsługuje punch-in/punch-out dla wszystkich 32 ścieżek jednocześnie, jak również pre-record, auto-record i markery. A co najlepsze, automatycznie zapisuje i zamyka plik co każde 60 sekund w trakcie występu aby zapobiec nieoczekiwanej utracie danych. Możesz więc bez obaw skupić się na miksie i pozwolić aby rejestrator robił swoje.
Karta wielościeżkowej rejestracji audio, IF-MTR32, może być zainstalowana w jednym z gniazd rozszerzeń.
Elastyczne szyny wyjściowe, Zaawansowana obróbka
Otrzymujesz bogactwo szyn wyjściowych z potężnym przetwarzaniem sygnału i elastycznymi opcjami routingu. W dodatku do głównej szyny wyjściowej stereo, Sonicview zapewnia 22 elastyczne szyny wyjściowe, spośród których każda może być skonfigurowana jako subgrupa, aux lub matrix. Udostępnij wiele submiksów dla dousznych odsłuchów stereo, bez wykorzystania wszystkich szyn, i wyślij je do wyjść analogowych. Stwórz dodatkowe miksy dzięki matrixom dla różnych stref głośnikowych i wyślij je poprzez sieć Dante, aby zarejestrować miksy, zapewnić dźwięk w teatrach i salach koncertowych i wielu innych. Wszystkie szyny wyjściowe są wyposażone w 31-zakresowy korektor graficzny, funkcje analizatora czasu rzeczywistego, 4-pasmowy korektor parametryczny, kompresor/ducker, delay oraz Solo, Pan i Mute.
Każdy z kanałów wejściowych może korzystać z czterech dodatkowych efektów, w tym wysokiej jakości pogłosu.

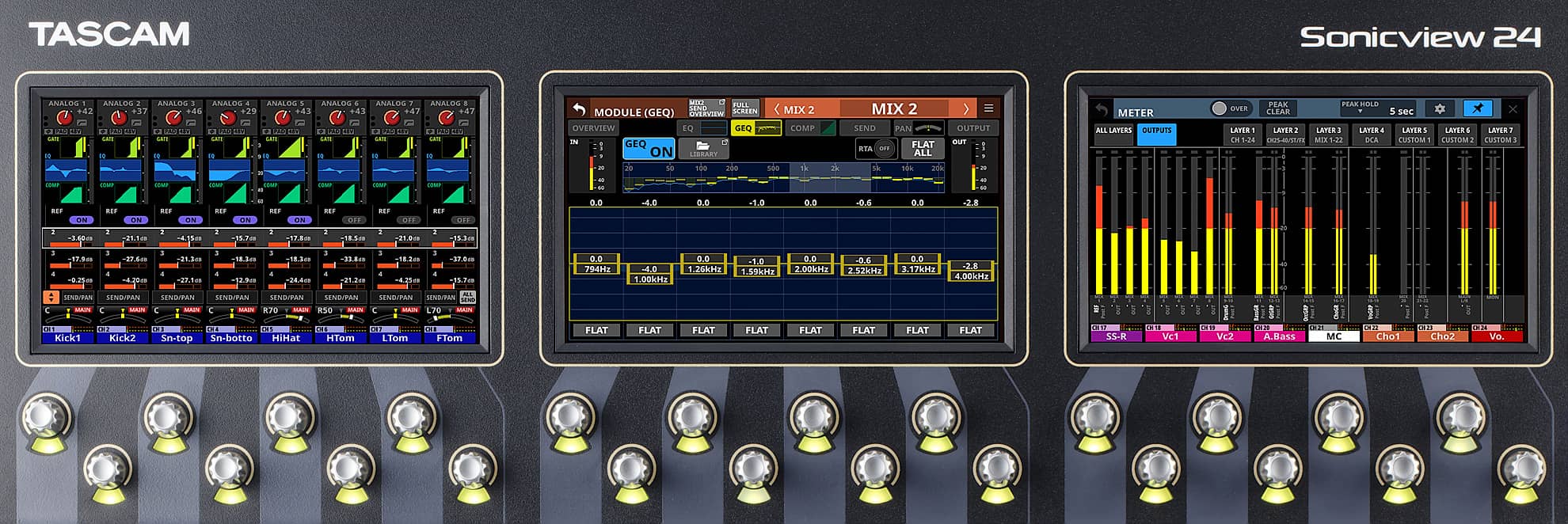

Korektor graficzny użyty dla Mix 2
Korektor graficzny użyty dla Mix 2
Powrót efektu dla pogłosu typu plate
Dwie szyny monitorowe, Poprawiony Talkback i Oscylator (od v1.5.0)
Sonicview posiada dwie szyny monitorowe (od v1.5.0), każda z sześcioma przełączalnymi presetami dla źródeł odsłuchu i zasadniczymi funkcjami takimi jak muting i dimming (redukcja głośności). Istnieje też opcja wyciszenia wyjścia monitora gdy zostaje wykryty sygnał na mikrofonie.
Źródła wejściowe mogą być dowolnie przypisane do sekcji talkback, a wyjścia mogą być bezpośrednio routowane do dowolnej szyny lub monitora. Wszystkie te ustawienia oraz włączenie/wyłączenie oscylatora mogą być kontrolowane przez przypisywane przyciski użytkownika aby szybko zaadaptować się do danej sytuacji.
Dwie sekcje monitora i poprawione działanie talkback są dostępne w Sonicview (od v1.5.0)
Wyposażony w Dante dla łączności sieciowej
Sieci Dante® audio-over-IP obejmują tysiące systemów koncertowych, jak również systemów instalacyjnych w studiach nagraniowych, stacjach radiowych, salach konferencyjnych, placówkach rządowych i wielu innych. Konsolety Tascam Sonicview mogą służyć jako serce takich systemów przy użyciu wbudowanego interfejsu Dante 64-wejścia/64-wyjścia, który obsługuje tryb AES67, tryb SMPTE 2110 i Dante Domain Manager. Dwa złącza Dante oferują redundantne połączenie. Dzięki kombinacji Dante i możliwości rejestrujących wbudowanych w Sonicview, możesz miksować i nagrywać koncerty, dyskusje panelowe, wykłady, wydarzenia religijne i wiele więcej, z dowolnej lokalizacji sieciowej, włączając w to zdalne nagrywanie lub studio broadcastowe.
Dwa złącza Dante pozwalają na redundantną komunikację w sieciach Dante.
Sonicview obsługuje najważniejsze standardy Dante.
Wygodne rozwiązanie audio do Broadcastu

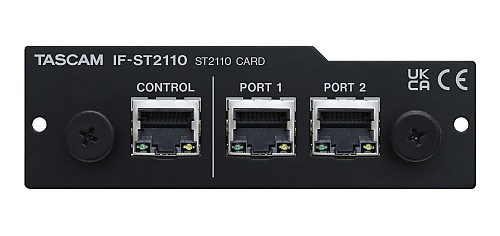

Dzięki instalacji opcjonalnej karty rozszerzeń IF-ST2110 w Sonicview, konsolety mogą być z łatwością zintegrowane z profesjonalnymi środowiskami AV, które używają protokołu SMPTE ST 2110, takimi jak sektor nadawczy. Karta transmituje do 64 kanałów audio w obu kierunkach, jest w pełni kompatybilna ze standardem sieciowym SMPTE ST 2110 włączając redundancję zgodnie z SMPTE ST 2022-07 i obsługuje SMPTE ST 2110-30/31, AES67, NMOS i SAP.
Opcjonalna karta rozszerzeń IF-ST2110 może przesyłać do 64 kanałów audio przy użyciu protokołu ST2110.
Wyjścia fizyczne i możliwości rozszerzeń
Tak jak byś się spodziewał, Sonicview oferuje mnóstwo wyjść fizycznych, w tym 16 wyjść liniowych XLR i dwa wyjścia monitorowe XLR. Jeśli to nie wystarczy, możesz dodać więcej złącz wejściowych/wyjściowych analogowych, MADI lub AES/EBU dzięki opcjonalnym kartom rozszerzeń. Aby jeszcze bardziej rozbudować system, dodaj jeden lub więcej opcjonalnych stage box'ów Dante 16-wejść/16-wyjść (SB-16D). Wzmocnienie mikrofonu dla każdego z 16 wejść może być zdalnie sterowane z Sonicview. SB-16D może być użyty jako stage box na podłodze lub zamontowany w racku. Połączenie sieci Dante i wielu stage box'ów sprawia, że Sonicview jest doskonałym rozwiązaniem do nagrywania i miksowania dla studiów wielopomieszczeniowych i nagrywania dużych zespołów.
Tascam IF-MA64/EX: 64-kanałowa karta rozszerzeń MADI
Tascam SB-16D: Stage box Dante (przygotowany jako floor box)
Tascam SB-16D: Stage box Dante (przygotowany do montażu w racku)
Zdalne sterowanie i edytor offline
Niezależnie czy na scenie, na zapleczu, w pomieszczeniu kontrolnym, czy z tyłu hali koncertowej, zawsze masz pełną kontrolę nad swoją konsoletą Tascam Sonicview. Po prostu podłącz router Wi-Fi do portu Ethernet i użyj naszego darmowego oprogramowania dla Windows, macOS i iPadOS aby zarządzać swoim Sonicview praktycznie z dowolnego miejsca podczas wydarzenia. Edytuj zawczasu ustawienia offline, dzięki czemu będziesz gotowy, gdy sesja lub koncert się zacznie. Dokonaj późniejszych poprawek z poziomu konsolety lub oprogramowania.
Tascam IO Control umożliwia zdalne wprowadzanie ustawień.
Pracuj szybko dzięki przyciskom funkcyjnym
Sonicview oferuje intuicyjną, zbliżoną do analogowej, obsługę jednocześnie zapewniając różnorodność przystępnych funkcji cyfrowych, które można dostosować pod własne potrzeby. Osiemnaście definiowanych przez użytkownika przycisków funkcyjnych można przypisać do wbudowanego rejestratora, odtwarzacza i innych. Niektóre przyciski są predefiniowane do funkcji takich jak Sends On Fader czy przywoływanie Snapshotów, ale możesz je dowolnie edytować. Opcjonalny footswitch pozwala na kontrolę czasu delaya poprzez tap tempo.
18 dowolnie definiowanych przycisków pozwala na dostęp do często używanych funkcji.

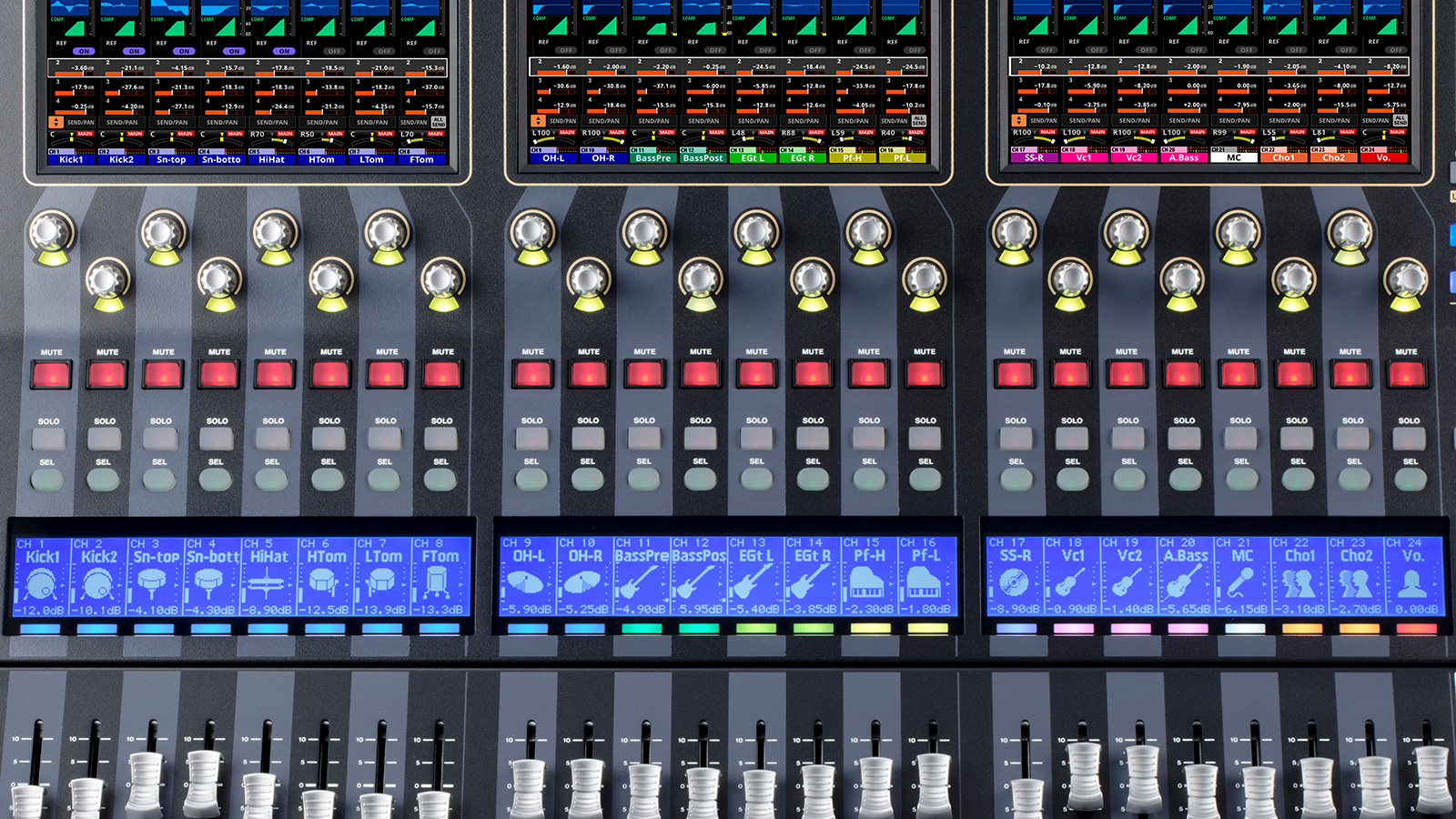

Przejrzysta, bezbłędna nawigacja
Gdy nagrywasz i miksujesz występ, transmisję lub kluczową sesję nagraniową, nie możesz sobie pozwolić na wciśnięcie złego przycisku lub użycie złego kontrolera. Panel kontrolny Sonicview ułatwia szybkie sprawdzenie co kontrolujesz, nawet w ciemnej sali koncertowej. Każdy Channel Strip posiada wyświetlacz LCD z nazwą kanału i kolorowy pasek LED. Przyciski użytkownika również mają kolorowe podświetlenie LED, więc możesz pogrupować każde źródło wejściowe i funkcje kolorami i z łatwością je przeglądać. Przyciski wyboru kanału i Solo mają wyróżniające się kształty, a przycisk Mute jest chroniony ramką. Dzięki tym funkcjom i konfigurowalnym ekranom dotykowym, zawsze wiesz gdzie jesteś i co kontrolujesz.

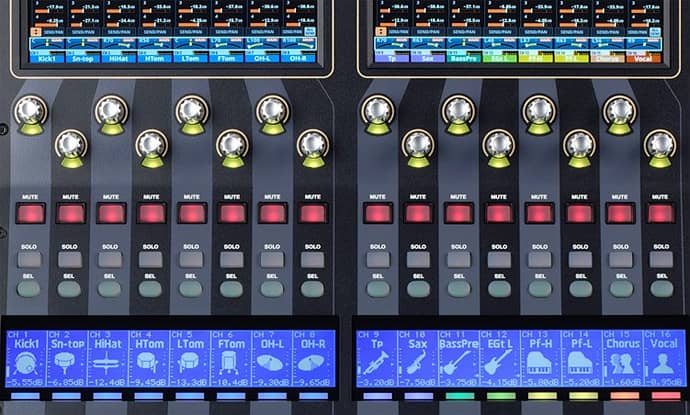

Wyświetlacz LCD dla każdego kanału i kolorowe przyciski zapewniają lepszą orientację na konsolecie.
Zewnętrzne sterowanie i zegar
W dodatku do wejść i wyjść audio, portów Dante i USB, Sonicview jest wyposażony w interfejs GPIO (na złączu DB25) z ośmioma wejściami i ośmioma wyjściami dla zewnętrznego sterowania, dzięki czemu nadaje się do wszechstronnych zadań. Wordclock BNC In i Out/Thru pozwala na cyfrową synchronizację audio, a port Ethernet można podłączyć do routera WiFi dla bezprzewodowej kontroli. Sonicview posiada również dwa gniazda rozszerzeń, które obsługują wybrane karty rozszerzeń.
Wordclock, Ethernet, GPIO, gniazda rozszerzeń na panelu tylnym.
Muzyka nigdy nie cichnie
Twój biznes jest zależny od niezawodnego sprzętu, który będzie działać bez przerw, a my odpowiednio zaprojektowaliśmy konsole Sonicview. Silnik rejestrujący i miksujący Sonicview oraz system operacyjny czasu rzeczywistego są całkowicie oddzielone od fizycznych kontrolerów, co znacznie poprawia stabilność. W mało prawdopodobnym przypadku, gdy warstwa miksująca przestanie działać, dźwięk nie zostanie zatrzymany, a działanie można przywrócić, ponownie uruchamiając system operacyjny powierzchni sterującej. W tym czasie show cały czas trwa.
Wieloskładnikowa architektura systemu Sonicview poprawia stabilność.

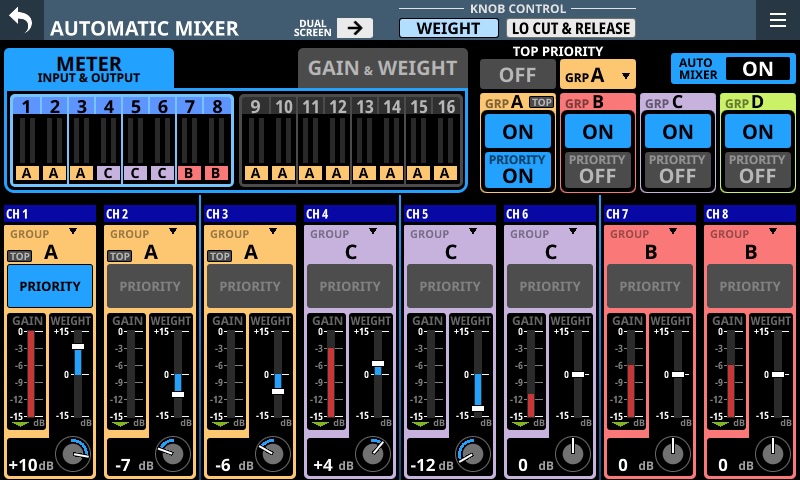

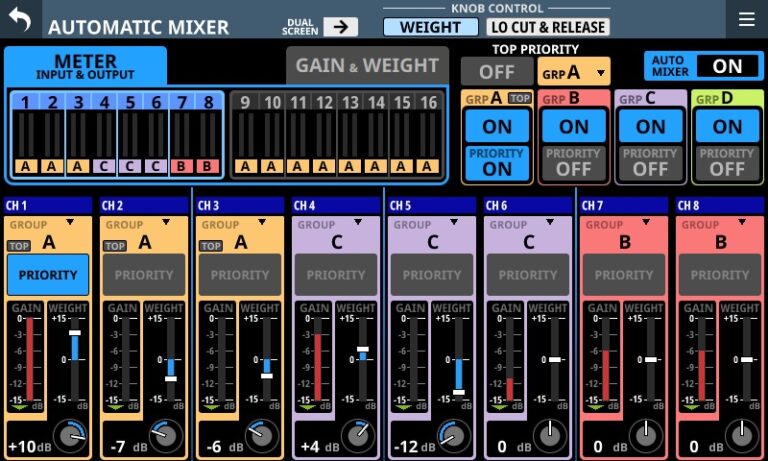

Auto Mixer (dostępny od v2.0)
Sonicview obsługuje funkcję Auto Mixer ze współdzielonym gainem, która automatycznie kontroluje wzmocnienie w czasie rzeczywistym, zapewniając optymalne warunki przez cały czas trwania panelu dyskusyjnego, eventów i konferencji gdzie przemawia wielu uczestników.
Cztery grupy pozwalają na stworzenie czterech niezależnych miksów. Funkcja Priorytetyzacji pozwala na przemowę tylko przewodniczącego lub moderatora, a funkcja Wagi pozwala na dostosowanie głośności wybranego kanału w każdej grupie.
Funkcja Priorytetyzacji może być również sterowana zewnętrznie przez GPIO IN.

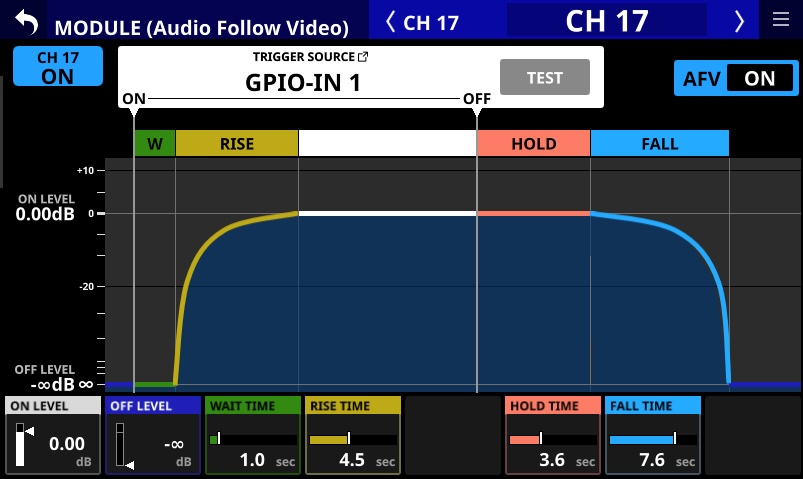

Funkcja Audio Follow Video do łączenia obrazu z dźwiękiem (dostępne od v1.6.1)
Poziom odpowiedniego tłumika audio może być zależny od materiału wideo z miksera wizyjnego. Sygnały zdarzeń mogą być podane przez GPIO, z 8 wejściami na Sonicview i do 40 wejść z podłączonym SB-16D.
Różne parametry mogą być zmienione na kanale wybranym jako cel kontroli. Umożliwia to proste łączenie dźwięku i obrazu w systemach studyjnych, jak również w zastosowaniach związanych z transmisjami zewnętrznymi, na przykład sportowymi.

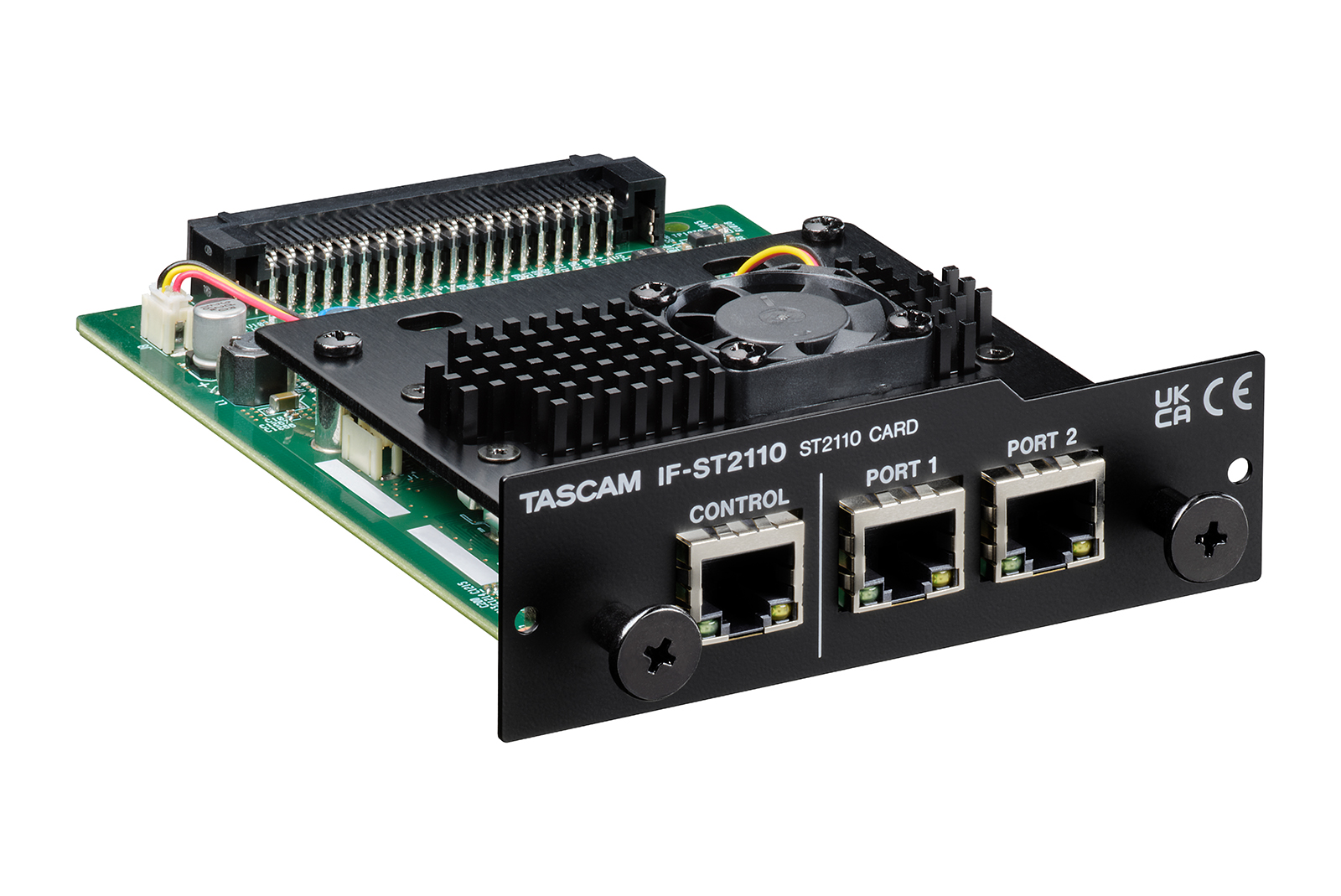

SMPTE ST 2110 (obsługiwana od v2.0)

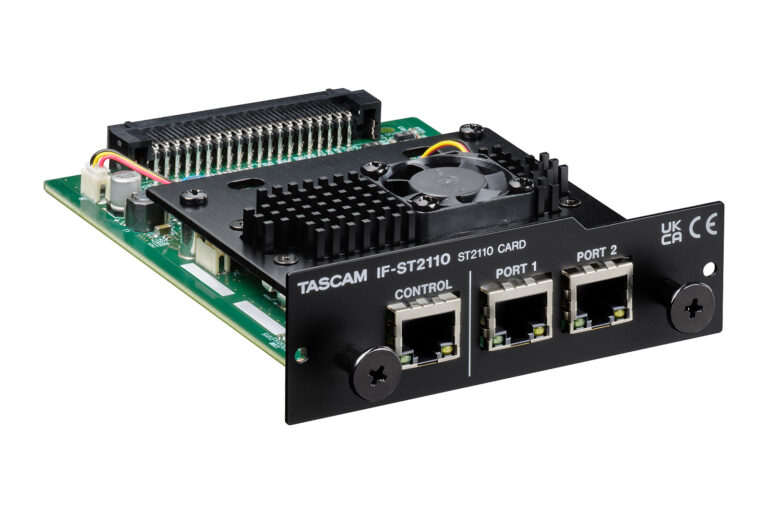

Dzięki zainstalowaniu karty rozszerzeń IF-ST2110 (sprzedawanej oddzielnie), Sonicview zapewnia pełną obsługę standardu sieciowego AV SMPTE ST 2110, co pozwala na jego wykorzystanie w wysoce profesjonalnych środowiskach audio.
Główne cechy karty rozszerzeń IF-ST2110
- Zgodność ze standardami ST 2110-30/31 i AES67
- 64 wejścia / 64 wyjścia (48 kHz), 32 wejścia / 32 wyjścia (96 kHz)
- Redundancja (ST 2022-7)
- Niezależne porty transmisji i kontroli
- Obsługa NMOS IS-04 i IS-05
- Aplikacja Web UI do kontroli systemu

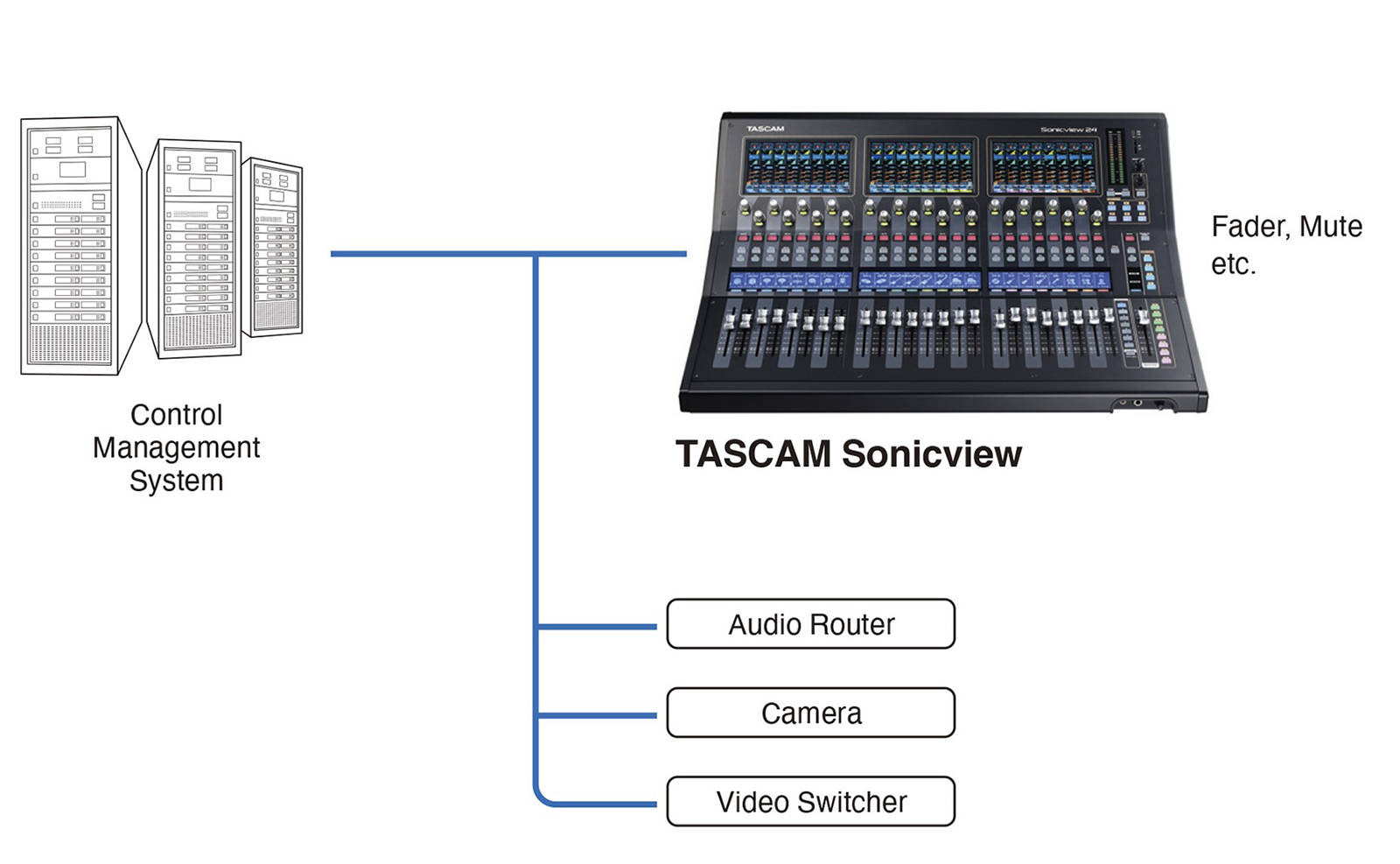

Kontrola z Ember+ (obsługiwana od v2.0)
Sonicview jest kompatybilny z Ember+, wszechstronnym protokołem na rynku transmisyjnym, umożliwiającym sterowanie i monitorowanie miksera.
Ember+ jest dostarczane przez grupę Lawo pod licencją BSL-1.0. Użyj portu Ethernet na Sonicview aby połączyć się z Ember+.

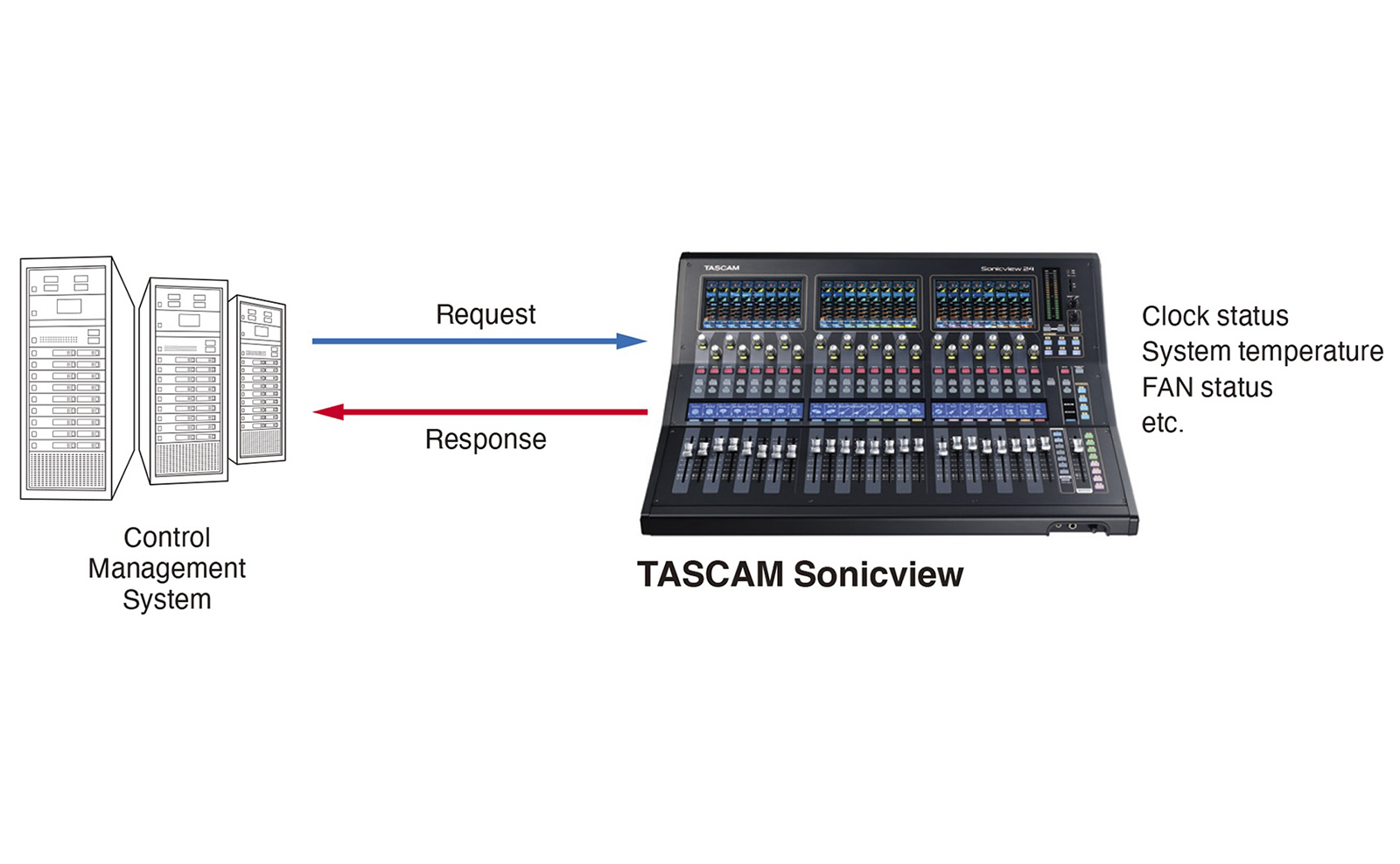

Monitorowanie sieci przez SNMP (obsługiwane od v2.0)
Od wersji oprogramowania 2.0 Sonicview obsługuje SNMPv1 i SNMPv2c, pozwalające na monitorowanie konsolety przez sieć.
Użyj portu Ethernet na Sonicview aby połączyć się przez SNMP.
Bliższe spojrzenie na
technologię Sonicview
Interfejs audio Sonicview
Sonicview 16 oferuje 16 analogowych wejść audio, podczas gdy Sonicview 24 posiada ich 24. Jednak wewnętrznie, silnik miksujący FPGA obsługuje całkowitą liczbę 64 źródeł, włączając 40 kanałów wejściowych mono, 22 szyny miksów i główną szynę stereo. Spośród powyższych, dowolne 32 źródła mogą być wysłane i 32 mogą wrócić za pomocą wbudowanego interfejsu audio USB. Biblioteka Snapshotów w Sonicview pozwala na przechowywanie i szybkie przywoływanie ustawień routingu.
Innowacyjna technologia nowej generacji
Wyjątkowa, najnowocześniejsza wydajność Sonicview jest bezpośrednim wynikiem wiedzy inżynieryjnej Tascam, zgromadzonej przez wiele lat produkcji sprzętu audio do użytku profesjonalnego. Inżynierowie Tascam wykorzystali najnowsze osiągnięcia technologiczne, opierając się na wiedzy swoich specjalistów od przetwarzania sygnałów, aby zaimplementować 54-bitowe, zmiennoprzecinkowe przetwarzanie FPGA Sonicview, oryginalne algorytmy pogłosu i inne innowacyjne technologie nowej generacji.
Niesamowity silnik miksujący FPGA
Silnik miksujący Sonicview, oparty na 54-bitowej, zmiennoprzecinkowej, programowalnej przez użytkownika macierzy bramek (FPGA), jest głównym czynnikiem przyczyniającym się do najlepszej w swojej klasie jakości dźwięku miksera. Układ FPGA to programowalny układ scalony o bardzo wysokiej wydajności obliczeniowej i niskim zużyciu energii, w którym projektant może zaprogramować wiele operacji logicznych. W przeciwieństwie do CPU lub DSP, tylko niezbędne operacje przetwarzania są programowane w FPGA, dzięki czemu przetwarzanie równoległe może być wykonywane wydajnie, poprawiając wydajność obliczeniową.
Wraz ze wzrostem popularności monitorów dousznych wykonawcy stali się bardziej wrażliwi na opóźnienia, więc mikser cyfrowy musi utrzymywać latencję na jak najniższym poziomie. Przetwarzanie zmiennoprzecinkowe silnika miksującego daje możliwość elastycznej zmiany poziomów bez poświęcania rozdzielczości, zapewniając jednocześnie ultra-niską latencję, nawet w połączeniach analogowo-analogowych. Podczas gdy procesory zwykle komunikują się za pośrednictwem systemu operacyjnego ogólnego przeznaczenia lub magistral, FPGA może bezpośrednio uzyskiwać dostęp do źródeł danych. A ponieważ ma już wbudowaną logikę, zapewnia niskie opóźnienia i stałą prędkość reakcji. Dzięki zastosowaniu FPGA w silniku miksującym Sonicview, opóźnienie w układzie jest utrzymywane na poziomie dwóch próbek (20,8 µs) i osiąga bardzo niską latencję, wynoszącą 0,51 ms od wejścia mikrofonowego do wyjścia liniowego.
Ponadto, dzięki wysokiej wydajności przetwarzania, układ FPGA zużywa mniej obszaru obwodu do tego samego przetwarzania w porównaniu z procesorem CPU lub procesorem DSP. Ponieważ przetwarza tylko potrzebne operacje, FPGA oferuje wyższą wydajność energetyczną i mniejsze zużycie energii. W rezultacie, chociaż Sonicview ma wiele kolorowych dotykowych wyświetlaczy LCD i bogate zasilanie w obwodach audio, osiąga niskie zużycie energii na poziomie 65 watów dla Sonicview 16 i 85 watów dla Sonicview 24.
Rezultatem jest bezkompromisowa wydajność, włączając sieci Dante i liniowe systemy odsłuchu.
Po co miksować w 54 bitach float?
Silnik miksujący Sonicview wykorzystuje 54-bitowe przetwarzanie zmiennoprzecinkowe, które zapewnia optymalną równowagę między doskonałą jakością dźwięku i niskim zużyciem energii, wymagając jednocześnie mniejszej mocy obliczeniowej niż obsługa 64-bitowa. Jego 42-bitowy zakres dynamiczny dla danych audio jest wystarczający nawet wtedy, gdy jeden kanał jest używany do głośnych dźwięków, a drugi do cichych dźwięków, więc nawet ciche dźwięki mają bardzo dobrą rozdzielczość.
Dane audio o rozdzielczości ponad 32-bitowej dla lepszego przetwarzania i konwersji
Sonicview wykorzystuje 32-bitową konwersję A/C i C/A oraz 54-bitową rozdzielczość zmiennoprzecinkową do przetwarzania i transmisji sygnału, z 42 bitami używanymi do danych audio. Jedną z zalet precyzji wyższej niż 32-bitowa jest to, że wydajność filtra jest lepsza niż precyzja 24-bitowa często spotykana w cyfrowych produktach audio. Ponieważ najniższe częstotliwości korektora parametrycznego i korektora graficznego są niskie w porównaniu z częstotliwością próbkowania 96 kHz, wymagane są bardzo precyzyjne obliczenia, aby zapobiec pogorszeniu stosunku sygnału do szumu. Sonicview zapewnia precyzyjne obliczenia i wymaganą wysoką rozdzielczość.
Potężne przetwarzanie 96 kHz i efekty
Sonicview przetwarza dane audio z częstotliwością 96 kHz w całym łańcuchu sygnału, w przeciwieństwie do wielu cyfrowych mikserów tej klasy, które są ograniczone do 48 kHz. Procesor efektów wykorzystuje potężny 64-bitowy procesor ARM „system on a chip“ (SoC) z częstotliwością próbkowania 96 kHz. Korzystanie z SoC umożliwia pełne wewnętrzne przetwarzanie danych sygnałowych o dużej przepustowości, a współdzielenie pamięci podręcznej między układem FPGA i procesorem skutkuje zwiększoną szybkością przetwarzania. Ponieważ energochłonne podkładki IC do umieszczania układów scalonych na płycie nie są potrzebne w przypadku SoC, zużycie energii jest zmniejszone.
Słyszalnym rezultatem są doskonałe efekty, w tym szczegółowa kontrola i lepsza jakość dźwięku kompresorów, lepiej brzmiący EQ i wyjątkowy, bardzo szczegółowy, gęsty pogłos. Ta zwiększona gęstość pogłosu jest bardzo trudna do osiągnięcia w przypadku innych, tradycyjnych modeli.
Algorytmy pogłosu stereo i pogłosu typu plate w Sonicview to zupełnie nowe projekty, które wykorzystują moc obliczeniową miksera. W przypadku pogłosu typu plate zwiększyliśmy gęstość pogłosu jeszcze bardziej niż w pogłosie stereo i opracowaliśmy wiele sposobów tworzenia brzmień. Z wyjątkiem pełnoprawnych pogłosów typu modelującego, większość cyfrowych pogłosów ma tę samą bazę i korzysta z korektora, aby stworzyć dźwięk podobny do płyty. W przeciwieństwie do tego, pogłos typu plate w Sonicview tworzy lepsze brzmienie, wprowadzając odpowiedź impulsową drgań tłumiących do sygnału wejściowego. Wyspecjalizowany inżynier stworzył odpowiedź impulsową, która naśladuje wibracje stalowej płyty, aby uzyskać bardziej realistyczne wyniki.
Przedwzmacniacz mikrofonowy Tascam Class 1 HDIA
Opracowując przedwzmacniacz mikrofonowy HDIA oraz analogowe wejścia i wyjścia Sonicview, czerpaliśmy z ponad 50-letniego doświadczenia Tascam w projektowaniu akustycznym, w połączeniu ze świeżymi pomysłami naszych inżynierów. W kluczowych obszarach obwodu zastosowano duże i starannie dobrane kondensatory, aby uzyskać projekt zasilania, które zapewnia energię wymaganą do obsługi niskich częstotliwości i głośnych sygnałów. Elementy dyskretne, takie jak kondensatory, rezystory i cewki, zostały starannie dobrane. Przeprowadzono intensywne badania w celu uzyskania najbardziej dopasowanych współczynników filtra AC.
W wyniku tych intensywnych badań i rozwoju, wraz z testami w terenie przeprowadzonymi przez profesjonalnych inżynierów dźwięku, osiągnęliśmy brzmienie, które reprodukuje bogate niskie częstotliwości i rozszerzone wysokie tony, zachowując jednocześnie charakterystyczną przejrzystość dźwięku Tascam. Rezultatem jest najlepszy w swojej klasie dźwięk, który nigdy nie rozczarowuje.
Perfekcyjna integracja z sieciami audio IP
Wbudowany moduł Dante
Sonicview posiada interfejs Dante z 64-wejściami/64-wyjściami. Niezależnie od tego, czy instalacja audio jest duża, średnia czy mała, istnieje potrzeba połączenia wszystkiego razem: mikserów, rejestratorów, głośników, wzmacniaczy mocy, mikrofonów i innych. Zazwyczaj wiąże się to z ogromną liczbą kabli, ograniczonymi możliwościami połączeń i plątaniną, która jest podatna na szumy i zakłócenia.
Dante umożliwia przesyłanie nieskazitelnego dźwięku cyfrowego przez standardowe, cienkie kable Cat 5, przy użyciu złączy i switchy Ethernet do dowolnego urządzenia obsługującego Dante. Przypisywanie połączeń odbywa się za jednym kliknięciem w oprogramowaniu kontrolnym Dante (stworzonym przez Audinate).
Sieci Dante audio-over-IP obejmują tysiące systemów koncertowych, jak również systemów instalacyjnych w studiach nagraniowych, stacjach radiowych, salach konferencyjnych, świątyniach i wielu innych. Konsolety Sonicview mogą służyć jako centrum audio tych systemów, dzięki wbudowanemu interfejsowi Dante, który obsługuje Dante Domain Manager, a także współpracę z AES67 i SMPTE 2110. Dwa porty Dante w Sonicview zapewniają redundantną komunikację.
Dante Domain Manager (DDM)
Dante Domain Manager tworzy domenę niezależną od konfiguracji sieci i umożliwia zarządzanie urządzeniami Dante (ustawieniami routingu, bezpieczeństwem itp.) dla każdej domeny. Oferuje konfigurowalne zarządzanie bezpieczeństwem każdej domeny i elastycznych sieci, które można wdrożyć w podsieciach lub w całej sieci WAN, a także monitorowanie w czasie rzeczywistym za pomocą pulpitu nawigacyjnego, szczegółowe raporty z audytów i zdalne monitorowanie za pośrednictwem SNMP.
Po więcej informacji odwiedź stronę Audinate.
Tryb AES67
Opracowany przez Audio Engineering Society, AES67 jest standardem technicznym, który umożliwia współpracę między różnymi sieciowymi systemami audio opartymi na protokole IP, takimi jak Ravenna, Livewire, Q-LAN i Dante. Ponieważ jest to rutowalny protokół IP, AES67 umożliwia skalowanie rozwiązań audio-over-IP poza proste sieci lokalne, przechodząc przez routery i switche.
Tryb AES67 w Sonicview umożliwia konsolecie tworzenie i odbieranie strumieni AES67 oraz routing AES67 za pomocą Dante Controller.
Tryb SMPTE ST 2110-30
SMPTE 2110 to zestaw standardów opracowanych przez Stowarzyszenie Inżynierów Filmowych i Telewizyjnych (SMPTE), opisujących sposób przesyłania multimediów cyfrowych przez sieć IP – przydatny przede wszystkim w obiektach produkcji i dystrybucji programów telewizyjnych, w których jakość i elastyczność są ważniejsze niż wydajność przepustowości. SMPTE 2110 jest podzielony na kilka części. ST 2110-30 to część odnosząca się do transportu audio i oparta na AES67.
Tryb SMPTE ST 2110-30 w Sonicview pozwala na wzajemną współpracę ze standardami VoIP (Voice over IP) w urządzeniach nadawczych. Tworzy przepływy audio zgodne z ST 2110-30, które mogą być kierowane za pomocą Dante Controller (wymagany jest Dante Domain Manager).
Aby uzyskać więcej informacji na temat SMPTE ST 2110-30, przeczytaj ten dokument opublikowany przez Audinate.
Definiowalne klawisze zapewniające natychmiastowy dostęp do kluczowych funkcji
Podczas miksowania wydarzenia, zwłaszcza na żywo, musisz być w stanie sprawić, by wszystko działo się bardzo szybko, a jednocześnie mieć oko na swój miks. 18 definiowalnych klawiszy użytkownika w Sonicview umożliwia dostęp do różnych funkcji za naciśnięciem jednego przycisku. Pełnokolorowe diody LED pozwalają pogrupować każde źródło wejściowe i każdą funkcję według dziesięciu kolorów i łatwo je przeglądać. Na przykład: przypisz wszystkim przyciskom Mute kolor czerwony, wszystkim przyciskom monitorów kolor niebieski, a przyciskowi Talkback kolor zielony. Użyj schematu kolorów, który najlepiej pasuje do Twojego stylu pracy.
Definiowalne funkcje obejmują:
- Tap Tempo: ustawienie parametru tempa dla FX
- Mute Group: wł./wył. grupowe wyciszenie
- Send: wł./wył. wysyłki modułu
- Sends On Fader: przełączenie prostego wysyłania za pomocą jednego przycisku
- Snapshot:
- Select: wybieranie po kolei, wybieranie bezpośrednie
- Recall: przywoływanie po kolei, przywoływanie po numerze, przywołanie podwójnym wciśnięciem
- Store: zapisanie aktualnego Snapshota, zapisanie po numerze, zapisanie podwójnym wciśnięciem
- Talk-back: wł./wył.
- Odsłuch:
- Wybór źródła
- Kontrola Mute
- Kontrola DIM
Elastyczna kontrola submiksów poprzez DCA
Miksery Sonicview są wyposażone w osiem grup DCA (Digitally Controlled Amplifiers), dzięki czemu można łatwo kontrolować poziomy dla grup kanałów. Kiedy już zmiksujesz i obrobisz bębny tak jak chcesz, przypisz kanały perkusyjne do DCA. Teraz możesz kontrolować ogólny poziom submiksu za pomocą jednego tłumika, a jednocześnie nadal dostosowywać poszczególne kanały perkusyjne w DCA w razie potrzeby. Użyj grup DCA do sekcji chórków, dęciaków lub smyczków – dowolnej grupy kanałów dla których chcesz kontrolować całkowity poziom i nie potrzebujesz procesować całej grupy. Możesz nadać każdej grupie DCA nazwę, kolor i ikonę, jak również wyciszać i solować.
Szyny wyjściowe również mogą być przypisane do DCA, więc możesz np. stworzyć kilka miksów monitorowych na niezależnych szynach, włączając ich processing i kontrolować całkowity poziom grupy monitorów poprzez jedno DCA. Możesz nawet przypisać kilka grup DCA do innej grupy DCA aby kontrolować poziom dwóch lub więcej submiksów DCA za pomocą jednego tłumika. Sonicview pozwala Ci kontrolować praktycznie dowolną kombinację submiksów, w dowolny sposób. Wreszcie, możesz przypisać grupy DCA do programowalnych przycisków warstw aby wybrać dowolną kombinację kanałów. Grupy DCA i szyny wyjściowe są kontrolowane przez zmotoryzowane tłumiki.
Główne cechy w skrócie
Główne funkcje
- Interfejs Tascam VIEW (Visual Interactive Ergonomic Workflow) pozwala na intuicyjną obsługę dzięki trzem trybom widoku
- Trzy 7-calowe, kolorowe ekrany dotykowe
- 44 kanały wejściowe (40 mono, 2 stereo)
- 22 elastyczne szyny wyjściowe plus szyna główna L/R z 31-pasmowym korektorem graficznym
- 54-bitowy, zmiennoprzecinkowy silnik miksujący FPGA o częstotliwości próbkowania 96 kHz
- Ultra-niska latencja: 2× Fs (20,8 μs) w silniku miksującym, 0,51 ms analog do analoga
- 32-bit/96 kHz konwersja A/C i C/A
- Przedwzmacniacze mikrofonowe Tascam HDIA (High-Definition Instrumentation Architecture)
- Wbudowany interfejs Dante (64 wejścia/wyjścia); obsługuje redundancję, AES67, DDM i SMPTE 2110
- 32-bit/96 kHz interfejs audio USB (32 wejścia/wyjścia)
- 24 mikrofonowych/liniowych wejść (do +32 dBu), 16 liniowych wyjść XLR z elastycznym routingiem
- Cztery procesory multi-efektowe
- Oprogramowanie Tascam Sonicview Control dla Windows, macOS i iPadOS pozwala na zdalne sterowanie i edycję offline
- Dwa gniazda rozszerzeń Tascam
- Dla drugiego gniazda dostępne są opcjonalne karty: 32-ścieżkowy rejestrator SDXC, MADI, AES/EBU i analogowe wejścia/wyjścia
Inne funkcje
- Systemy operacyjne części fizycznej konsolety i silnika miksującego są niezależne od siebie co zapewnia wysoką stabilność i nieprzerwany przepływ audio
- Tłumiki można niezależnie zdemontować i wymienić, panel wierzchni można wymontować bez odłączania kabli co ułatwia serwis
- Biblioteka snapshotów, efektów, modułów, parametrycznych i graficznych korektorów, bramek, kompresorów
- Audio może być połączone z materiałem wideo (Audio Follow Video)
- Porty wejść/wyjść mogą być nazwane niezależnie
- Możliwe monitorowanie sieciowe przez protokół SNMP
- 18 definiowalnych przycisków użytkownika, siedem warstw tłumików, osiem grup DCA
- 24+1 zmotoryzowanych tłumików 100-mm
- 24 enkodery z kolorowym podświetleniem LED
- 24 wyświetlacze LCD z kolorowymi LEDami na nazwy kanałów, mierniki poziomu wejściowego i redukcję wzmocnienia
- Wbudowany rejestrator/odtwarzacz stereo na kartę SD lub nośnik USB
- 8 wejść liniowych TRS, 2 pary wejsć stereo RCA, wejście XLR na Talkback
- Wyjścia monitorowe XLR
- Standardowe (6,3mm) i mini (3,5mm) wyjścia słuchawkowe
- Word clock In, Out/Thru
- 1000BASE-T gigabit Ethernet
- 8-in/8-out GPIO na złączu DB25
- Złącze TRS przełącznika nożnego FOOTSWITCH
- Złącze lampki XLR 4-31
- Wyłącznik z osłoną
- Opcjonalny stage box Dante z 16 wejściami/wyjściami (SB-16D)
Obsługiwane systemy operacyjne
Windows
- Windows 11 (version 24H2)
- Windows 11 (version 22H2)
- Windows 10 (version 22H2)
Mac
- macOS Sequoia (15)
- macOS Sonoma (14.0)
- macOS Ventura (13.0)
- macOS Monterey (12.0)
- macOS Big Sur (11.0)
- macOS Catalina (10.15)

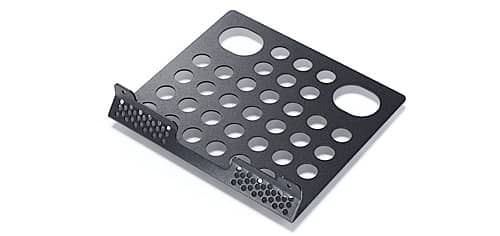

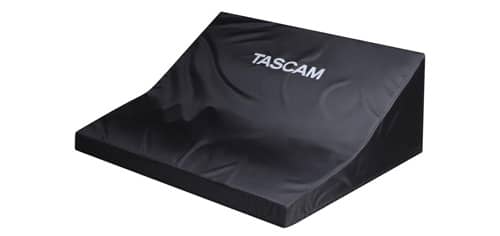

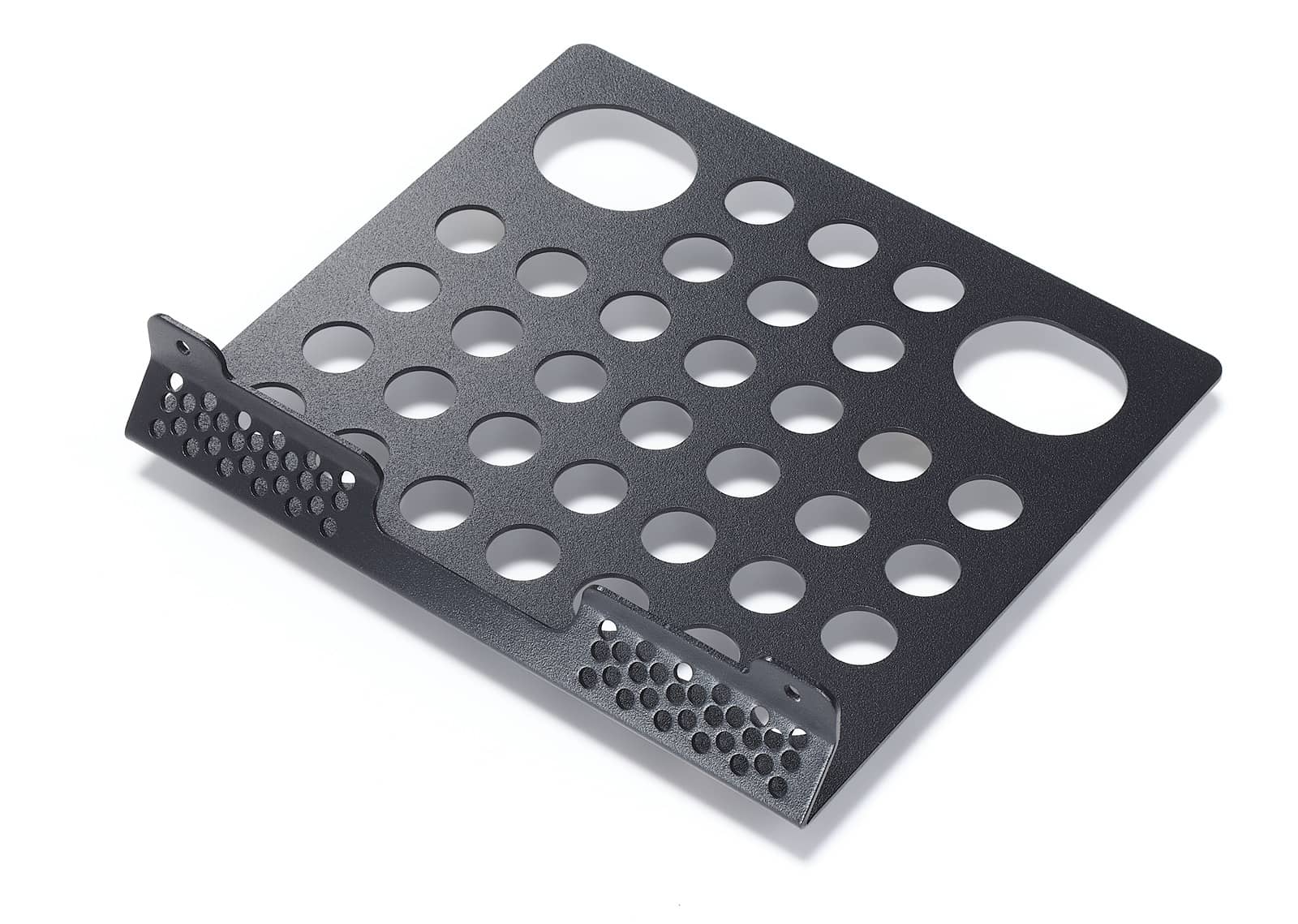

Akcesoria opcjonalne
Dane techniczne
| Właściwości konsolety | |
|---|---|
| Możliwości przetwarzania | |
| Wejścia | 52 kanały audio (40 mono, 2 stereo, 4 powroty efektów stereo) |
| Szyny Bus | 32 (22 szyny miksu Aux/Group, 1 główna szyna stereo, 4 szyny wysyłkowe stereo) |
| Wbudowane efekty | 4 |
| Wybór źródeł wejściowych | |
| Przy 96 kHz | 160 maksymalnie |
| Przy 48 kHz | 256 maksymalnie |
| Mikrofonowe/Liniowe (XLR) | 24 |
| Liniowe (RCA) | 4 (2 × stereo) |
| Dante | 32 (96 kHz), 64 (48 kHz) |
| Karty rozszerzeń | 2 × 32 (96 kHz), 2 × 64 (48 kHz) |
| Audio USB | 32 |
| Wbudowany odtwarzacz | 2 (1 × stereo) |
| Oscylator | 1 |
| Talkback | 1 |
| Wybór wyjść | |
| Przy 96 kHz | 148 maksymalnie |
| Przy 48 kHz | 244 maksymalnie |
| Liniowe (XLR) | 16 |
| Dante | 32 (96 kHz), 64 (48 kHz) |
| Karty rozszerzeń | 2 × 32 (96 kHz), 2 × 64 (48 kHz) |
| Audio USB | 32 |
| Wyjścia monitorowe | 2 (1 × stereo) |
| Wbudowany rejestrator | 2 (1 × stereo) |
| Inserty | |
| Analogowe punkty insertowe | 2 (Wejścia Mikrofonowe/Liniowe 15–16) |
| Cyfrowe przetwarzanie sygnałów | |
| Silnik miksujący | 54-bitowy, zmiennoprzecinkowy, 96 kHz |
| Przetworniki A/C | 32 bit, 96 kHz |
| Przetworniki C/A | 24 bit, 96 kHz |
| Cyfrowa częstotliwość próbkowania wejść/wyjść | 96 kHz, 48 kHz |
| Wejścia i wyjścia analogowe audio | |
|---|---|
| Wejścia mikrofonowe/liniowe (symetryczne, MIC/LINE) | XLR-3-31 (1: GND, 2: HOT, 3: COLD) |
| Maksymalny poziom wejściowy | +12 dBu (TRIM na minimum, PAD wył.) +32 dBu (TRIM na minimum, PAD wł.) |
| Minimalny poziom wejściowy | –62 dBu (TRIM na maksimum, PAD wył.) –42 dBu (TRIM na maksimum, PAD wł.) |
| Impedancja wejściowa | ≥5 kΩ |
| Wejścia liniowe (symetryczne, LINE IN (BAL)) | Standardowy jack TRS 6,3-mm (Tip: HOT, Ring: COLD, Sleeve: GND) |
| Maksymalny poziom wejściowy | +12 dBu (TRIM na minimum, PAD wył.) +32 dBu (TRIM na minimum, PAD wł.) |
| Minimalny poziom wejściowy | –62 dBu (TRIM na maksimum, PAD wył.) –42 dBu (TRIM na maksimum, PAD wł.) |
| Impedancja wejściowa | ≥5 kΩ |
| Inserty (INSERT) | Standardowy jack TRS 6,3-mm (Tip: HOT, Ring: COLD, Sleeve: GND) |
| Maksymalny poziom wejściowy (Return) | +18 dBu |
| Nominalny poziom wejściowy (Return) | –2 dBu |
| Impedancja wejściowa (Return) | ≥5 kΩ |
| Maksymalny poziom wyjściowy (Send) | +18 dBu |
| Nominalny poziom wyjściowy (Send) | –2 dBu |
| Impedancja wyjściowa (Send) | ≤100 Ω |
| Wejście Talkback (TALKBACK) | XLR-3-31 (1: GND, 2: HOT, 3: COLD) |
| Maksymalny poziom wejściowy | +10 dBu |
| Minimalny poziom wejściowy | –65 dBu |
| Zakres wzmocnienia (Gain) | 0–55 dB |
| Impedancja wejściowa | ≥5 kΩ |
| Zasilanie Phantom | +48V dostępne |
| Wejścia stereo (ST IN 1-2 L/R) | Złącza RCA |
| Maksymalny poziom wejściowy | +6 dBV (1,995 Vrms) |
| Nominalny poziom wejściowy | –10 dBV (0,316 Vrms) |
| Headroom | 16 dB |
| Impedancja wejściowa | ≥10 kΩ |
| Wyjścia liniowe (OUTPUT 1–16) | XLR-3-32 (1: GND, 2: HOT, 3: COLD) |
| Maksymalny poziom wyjściowy (zmienny) | +15 dBu (Ref(D): –9 dBFS, Ref(A): +6 dBu) +18 dBu (Ref(D): –14 dBFS, Ref(A): +4 dBu) +20 dBu (Ref(D): –16 dBFS, Ref(A): +4 dBu) +18 dBu (Ref(D): –18 dBFS, Ref(A): 0 dBu) +20 dBu (Ref(D): –20 dBFS, Ref(A): 0 dBu) +22 dBu (Ref(D): –18 dBFS, Ref(A): +4 dBu) +24 dBu (Ref(D): –20 dBFS, Ref(A): +4 dBu) |
| Nominalny poziom wyjściowy (zmienny) | +6 dBu (Ref(D): –9 dBFS) +4 dBu (Ref(D): –14 dBFS, –16 dBFS) +4 dBu lub 0 dBu (Ref(D): –18 dBFS, –20 dBFS) |
| Impedancja wyjściowa | ≤100 Ω |
| Wyjścia Monitor (MONITOR OUT L/R) | XLR-3-32 (1: GND, 2: HOT, 3: COLD) |
| Maksymalny poziom wyjściowy | +24 dBu |
| Nominalny poziom wyjściowy | +4 dBu |
| Impedancja wyjściowa | ≤100 Ω |
| Wyjścia słuchawkowe (PHONES) | standardowy jack stereo 6,3-mm, 3,5-mm stereo mini złącze |
| Maksymalna moc wyjściowa | 100 mW + 100 mW (obciążenie 32 Ω, przy podłączeniu tylko do jednego złącza) |
| Wejścia i wyjścia cyfrowe audio | |
|---|---|
| Audio USB | USB typ-B |
| Wejście (USB do Sonicview) | 32 kanały |
| Wyjście (Sonicview do USB) | 32 kanały |
| Częstotliwość próbkowania | 48 kHz, 96 kHz |
| Rozdzielczość bitowa | 32 bit |
| Dante PRIMARY/SECONDARY | Kompatybilne z etherCON Cat5e |
| Liczba kanałów audio | 64 kanały (48 kHz) 32 kanały (96 kHz) |
| Obsługiwane tryby | Redundant (redundantny), Switched (przełączany) |
| Kompatybilny standard | Gigabit Ethernet (1000BASE-T, IEEE 802.3ab) |
| Rekomendowane kable | Cat5e STP lub lepsze |
| Wejścia i wyjścia kontrolne | |
|---|---|
| GPIO | 25-pin D-sub (8 wejść / 8 wyjść, żeńskie, standard calowy) |
| Obwód wejściowy | Pull-up (5 V) |
| Obwód wyjściowy | Otwarty kolektor Impedancja wyjściowa: 10 Ω Napięcie: 20 V Maksymalny prąd wyjściowy: 35 mA |
| Maksymalny prąd zasilania (+5V) | 50 mA |
| Złącze przełącznika nożnego (FOOTSWITCH) | 6,3-mm standardowe złącze TS (Tip: HOT, Sleeve: GND) |
| Złącze sieciowe (Ethernet) | RJ45 |
| Kompatybilny standard | 100BASE-TX, 1000BASE-T |
| Protokół | TCP/IP |
| Wejście wordclock (WORD IN) | BNC |
| Poziom wejściowy | 0,5–5 Vpp |
| Impedancja wejściowa | 75 Ω ±10% (termination on) |
| Częstotliwość wejściowa | 48 kHz, 96 kHz |
| Dozwolone odchylenie częstotliwości | ±100 ppm |
| Wordclock wyjście (WORD THRU/OUT) | BNC |
| Poziom wyjściowy | Poziom TTL (5 V) |
| Częstotliwość wyjściowa | 48 kHz, 96 kHz |
| Port USB (panel górny) | 4-pin USB Typ-C (do klawiatury i nośników danych) |
| Standard | USB 2.0 High Speed (480 Mbit/s) |
| Zasilanie | 5V, 0,5A |
| Klasa | HID, mass storage |
| Port USB (panel tylny) | USB Typ-B (do interfejsu audio, wymagany dedykowany sterownik) |
| Standard | USB 2.0 High Speed (480 Mbit/s) |
| Wyjście zasilania do lampki (LAMP) | XLR 4-pin żeńskie (pin 4: +12 V, pin 3: GND) |
| Napięcie zasilania | DC 0–12 V (regulowana jasność) |
| Maksymalna moc wyjściowa | 5 W |
| Wydajność audio | |
|---|---|
| Równoważny szum wejściowy (EIN) przedwzmacniacza mikrofonowego | ≤–128 dBu |
| Odpowiedź częstotliwościowa (wejście mikrofonowe/liniowe do wyjścia liniowego) | 20 Hz – 40 kHz: +0 dB, –1,0 dB (JEITA) |
| Zakres dynamiki | ≥108 dB (wejście mikrofonowe/liniowe do wyjścia liniowego, PAD wył., TRIM min., Ref(D) –20 dBFS, wewnętrzny word clock, JEITA) ≥110 dB (wejście mikrofonowe/liniowe do wyjścia Dante, PAD wył., TRIM min., wewnętrzny word clock, JEITA) ≥112 dB (wejście Dante do wyjścia liniowego, PAD wył., TRIM min., wewnętrzny word clock, JEITA) |
| Zniekształcenia | ≤0,002 % (wejście mikrofonowe/liniowe do wyjścia liniowego, sygnał wejściowy +4 dBu, PAD wył., TRIM min., JEITA) ≤0,002 % (wejście mikrofonowe/liniowe do wyjścia Dante, sygnał wejściowy +4 dBu, PAD wył., TRIM min., JEITA) ≤0,002 % (wejście Dante do wyjścia liniowego, sygnał wejściowy 0 dBFS, JEITA) |
| Przesłuchy | ≥–100 dB (wejście MIC/LINE do wyjścia liniowego, sinusoida 1 kHz, JEITA) |
| 0 dBu = 0,775 Vrms / Ref(D): Cyfrowy sygnał odniesienia |
| Wymagania dla podłączonych komputerów | |
|---|---|
| Interfejs audio USB | 64-bitowy komputer kompatybilny z Windows lub Mac z portem USB 2.0 lub wyższym |
| Zdalne sterowanie | 64-bitowy komputer kompatybilny z Windows lub Mac z dostępem do sieci, Apple iPad |
| Obsługiwane systemy operacyjne | zobacz oddzielną sekcję poniżej |
| Właściwości rejestratora/odtwarzacza (z zainstalowaną kartą rozszerzeń IF-MTR32) | |
|---|---|
| Nośniki zapisu | Karty SDHC (8–32 GB, Class 10 lub lepsza) Karty SDXC (64–128 GB, Class 10 lub lepsza) Nośniki USB (8–128 GB, tylko odtwarzanie) |
| Uwaga: listę kart SD, których działanie z tym urządzeniem zostało potwierdzone, można znaleźć na naszej stronie. | |
| Systemy plików | Karta SDHC, nośnik USB: FAT32 Karta SDXC, nośnik USB: exFAT |
| Format rejestrowania/odtwarzania | |
| WAV/BWF | Nagrywanie: 48 kHz, 96 kHz, 24 bit, 2 kanały Odtwarzanie: 48 kHz, 96 kHz, 16/24 bit, 2 kanały |
| MP3 | Odtwarzanie: 44,1 kHz, 48 kHz, 32–320 kbit/s |
| AAC | Odtwarzanie: 44,1 kHz, 48 kHz, 64–320 kbit/s |
| Zasilanie i inne specyfikacje | |
|---|---|
| Główne wyświetlacze | 3 7-calowe (17,8 cm) kolorowe wyświetlacze dotykowe, 800 × 480 px |
| Wyświetlacze kanałów | 3 monochromatyczne wyświetlacze LCD, 384 × 68 px |
| Zasilanie sieciowe | AC 100–240 V, 50/60 Hz |
| Pobór mocy | 85 W |
| Całkowite wymiary (szerokość × wysokość × głębokość) | 691 mm × 228 mm × 554 mm |
| Waga | 18 kg |
| Dopuszczalny zakres temperatur pracy | 0–40 °C |
Wygląd i specyfikacje techniczne mogą ulec zmianie bez uprzedzenia.
Ostatnio zmodyfikowane: 2024-12-18 13:11:20 UTC
