US-4x4HR
Interfejs USB audio/MIDI wysokiej rozdzielczości (4 wejścia, 4 wyjścia)
Gdy potrzeba więcej niż dwóch wejść audio
Czterokanałowy US-4x4HR jest przedstawicielem serii interfejsów audio USB Tascam US-HR o wysokiej rozdzielczości i ulepszoną wersją popularnego Tascam US-4x4. Posiada cztery wejścia mikrofonowe/liniowe, spośród których dwa mogą być alternatywnie użyte do bezpośredniego podłączenia gitary lub basu, cztery symetryczne wyjścia liniowe, dwa złącza słuchawek i MIDI I/O do twojego komputera Windows lub Mac badź do twojego iPhone’a lub iPad’a*. Ten interfejs jest idealny do wielościeżkowego nagrywania np. dwóch instrumentów i dwóch wokalistów lub produkcji multimedialnej z naciskiem na prostotę obsługi i dźwięk studyjnej jakości. Posiada funkcję pętli zwrotnej (loopback) i obsługuje Open Broadcaster Software (OBS Studio), co czyni go także świetnym wyborem do dwukanałowego tworzenia podcastów i transmisji na żywo.
Niższe szumy i zniekształcenia – dźwięk lepszy niż kiedykolwiek
Wszechstronny US-4x4HR zawiera bogactwo funkcji, w tym wysoką rozdzielczość audio do 24-bit/192 kHz, ultra-niską latencję przy rozmiarze bufora Windows zaczynającego się od czterech próbek, przedwzmacniacze mikrofonowe Ultra-HDDA z zasilaniem phantom 48 volt dla lepszej jakości dźwięku z ultra-niskimi szumami, wytrzymałe złącze USB typu C i bogaty asortyment dołączonego oprogramowania do natychmiastowego rozpoczęcia produkcji niesamowitego dźwięku.
Użyteczność jest kluczowa
Wszystkie modele US-HR oferują unikalną strukturę plastra miodu z odlewu aluminium na panelach bocznych i delikatne pochylenie ku górze. Taka konstrukcja nie tylko przykuwa wzrok ale również jest idealnie wyważona, więc interfejs nie będzie się poruszał przy podłączaniu i odłączaniu kabli. Co równie ważne, pochylenie ku górze zapewnia ergonomiczną korzyść, aby interfejs był łatwy w obsłudze.
Dzięki czterem przedwzmacniaczom do nagrań z użyciem wielu mikrofonów, czterem konfigurowalnym wyjściom symetrycznym, znakomitej jakości dźwięku i prostej obsłudze, US-4x4HR jest idealnym wyborem dla wymagającego muzyka lub producenta wymagającego więcej niż dwóch kanałów audio.
* Do użycia z iPhone’m lub iPad’em wymagany jest opcjonalny zasilacz AC lub bateryjny.
| US-4x4HR | US-4x4 | |
|---|---|---|
| Maksymalna częstotliwość próbkowania | 192 kHz | 96 kHz |
| Zakres czułości (wejście mikrofonowe) | 56 dB | 57 dB |
| Równoważny szum wejściowy (EIN) | –128 dBu | −127 dBu |
| Odpowiedź częstotliwościowa (wejście mikrofonowe/liniowe, 96 kHz) | 20 Hz – 40 kHz, +0 dB / –0,4 dB | 20 Hz – 40 kHz, +0 dB / –0,3 dB |
| Stosunek sygnał/szum (Wejście Mic) | 110 dB | 101 dB |
| Zniekształcenia (THD+N, wejście mikrofonowe) | 0.0013% | 0.003% |
Filmy
US-4x4HR Product Presentation
US-HR Series Presentation
Cała nasza wiedza dla tego naturalnego, wyraźnego i czystego dźwięku
Przedwzmacniacze mikrofonowe Ultra-HDDA (High Definition Discrete Architecture), użyte w serii US-HR, mają dyskretną konstrukcję. Posiada większą liczbę komponentów i daleko mu do masowo produkowanych przedwzmacniaczy. Ich EIN (równoważny szum wejściowy), który mierzy szum tła, jest naprawdę niski dla US-2x2HR i US-4x4HR. W połączeniu z udoskonalonym obwodem audio i obsługą częstotliwości próbkowania do 192 kHz, nasz opracowany przez nas przedwzmacniacz mikrofonowy zapewnia lepszą jakość dźwięku z najbardziej przejrzystym i bezszumowym dźwiękiem, odzwierciedlonym w stosunku sygnału do szumu wynoszącym 110 dB.
- Ultra-nisko szumowe przedwzmacniacze osiągają EIN (równoważny szum wejściowy) – 128dBu
- Gniazda XLR / TRS umożliwiają wejście mikrofonów pojemnościowych oraz symetryczne połączenie syntezatorów i innych urządzeń
- Szeroki zakres wzmocnienia zapewnia wystarczający poziom nawet z mikrofonami dynamicznymi
- Gitary mogą być podłączone bezpośrednio, umożliwiając użycie wtyczek i efektów od innych producentów
Prosta, zrozumiała obsługa i niskolatencyjny sterownik USB
Jednym z problemów podczas nagrywania za pomocą komputera jest latencja, która występuje, gdy sygnały audio są opóźniane przez obwody cyfrowe. Innym problemem jest konfiguracja oprogramowania sterownika, które jest używane podczas podłączania interfejsu audio do komputera. Aby wyeliminować te problemy, nasze oprogramowanie sterownika wnosi minimalną latencję i jest łatwe w instalacji. Ponadto, czyniąc zewnętrzną budowę tych interfejsów tak prostą, jak to możliwe, Tascam US-2x2HR i US-4x4HR pozwalają użytkownikom, którzy nie są ekspertami od sprzętu audio, obsługiwać je bez obaw.
- Nagrywanie z wysoką rozdzielczością do 192 kHz/24 Bit
- Wytrzymałe połączenie z komputerem złączem USB typu C
- Funkcja bezpośredniego odsłuchu bez latencji zestaw (może być ustawiony na mono lub stereo dla każdej pary wejść)
- Rozmiar bufora Windows może być ustawiony od 4 próbek
Nagrywanie wielomikrofonowe – idealne do użycia przy występach na żywo
US-4x4HR ma cztery przedwzmacniacze mikrofonowe Ultra-HDDA. Ponieważ można użyć do czterech mikrofonów pojemnościowych w jednym czasie, ten interfejs jest idealny do nagrań wokalu i instrumentów akustycznych w jednym czasie. Możesz również podłączyć dwie gitary lub gitarę i bas, wciąż mając dostępne dwa wejścia mikrofonowe na wokale.
Urządzenie oferuje cztery złącza wyjściowe TRS, więc osobne wejścia mogą być wysłane równolegle z wyjściem stereo na słuchawki co jest często używane przy nagrywaniu wielościeżkowym. Porada: Używając interfejsu audio do przesłania dźwięku z syntezatorów można osiągnąć bogatsze brzmienie.
- Tryb nagrywania wielościeżkowego (MTR) pozwala na produkcję muzyczną zbliżoną do używania dedykowanego rejestratora wielościeżkowego
- Można użyć czterech mikrofonów dynamicznych lub pojemnościowych jednocześnie
- Dwa wyjścia słuchawkowe do odsłuchu
Idealny do podcastów i transmisji na żywo
Panel Ustawień, zainstalowany na twoim komputerze, posiada wiele różnych funkcji. Możesz wybrać czy bezpośredni odsłuch ma być mono czy stereo i dopasować proporcje pomiędzy wejściem a sygnałem z komputera. Możesz również indywidualnie włączać lub wyłączać wejścia sprzętowe i ustawić rozmiar bufora Windows zgodnie ze swoim środowiskiem pracy.
Do transmitowania online, komunikacji internetowej i innych zastosowań na żywo, seria interfejsów US-HR oferuje funkcję pętli zwrotnej, która może połączyć sygnały wejściowe 1–4z sygnałami 1/2 z komputera (każdy może być ustawiony jako mono lub stereo) i wysłać taki miks do oprogramowania transmisyjnego lub innego na komputerze. Suwak w oprogramowaniu pozwala na dostosowanie finalnej głośności transmisji niezależnie od ustawienia poziomu wyjścia liniowego z urządzenia.
- Możliwość niezależnego włączania/wyłączania wejść
- Możliwość wyboru sygnału dla wyjść liniowych
- Pętla zwrotna (loopback) może być włączona lub wyłączona, a każda ze zmiksowanych par sygnału może być ustawiona jako mono/stereo
- Suwak do ustawienia całkowitej głośności pętli zwrotnej (głośność transmisji)
Obsługa iPadów i innych urządzeń z systemem iOS
Zamiast komputera możesz użyć również iPad’a lub iPhone’a wraz z US-2x2HR/US-4x4HR do tworzenia muzyki, Wydajność została przetestowana nie tylko z dołączonym oprogramowaniem audio (Cubasis LE3), ale także z innymi popularnymi programami do nagrywania – możesz nadal z nich korzystać, nawet jeśli zmienisz oprogramowanie DAW. Ponieważ urządzenia te posiadają wejścia i wyjścia MIDI, możesz podłączyć klawiatury MIDI, maszyny perkusyjne itp. aby odtwarzać dźwięki z iPada lub komputera i w ten sposób rozszerzyć swoją osobistą orkiestrę.
- Połącz z iPadem lub iPhonem
- Przetestowany z wieloma popularnymi programami DAW
- Wejścia i wyjścia MIDI umożliwiają połączenie z klawiaturami sterującymi, automatami perkusyjnymi i innymi urządzeniami MIDI.
Dołączone oprogramowanie pozwala kreować muzykę wprost po wyjęciu z pudełka
Modele US-HR mają w zestawie światowej renomy oprogramowanie, które poprawi wydajność twojej pracy. Jako serce produkcji muzycznej, Steinberg Cubase LE (wraz z Cubasis LE3) dadzą ci wszystko czego potrzebujesz do komponowania, wielościeżkowego nagrywania, sekwencjonowania, edycji i miksu. W zestawie jest również bezpłatnie IK Multimedia Sample Tank SE z masywną biblioteką 30 Gigabajtów brzmień obejmujących ponad 2000 różnych instrumentów muzycznych. A także 3-miesięczna subskrypcja na Auto-Tune Unlimited od Antares, wszechstronny zestaw branżowego standardu korekcji wysokości dźwięku i efektów wokalnych, daje możliwość tworzenia słynnych brzmień profesjonalistów.
Uwaga: aktualizacje mogą wymagać opłaty.
Wytrzymała, metalowa obudowa o praktycznym i eleganckim wyglądzie
Modele US-HR posiadają solidną i praktyczną konstrukcję, która ma wytrzymać lata intensywnego użytkowania. Trwała metalowa obudowa nie tylko poprawia wytrzymałość. W połączeniu z panelami bocznymi z odlewanego aluminium zapewnia również elegancki wygląd przyciągający wzrok. Co więcej, metalowa konstrukcja sprawia, że każdy model ma odpowiednią wagę, więc nie będzie się poruszał zbyt łatwo, gdy kable są podłączane lub odłączane.
- Solidna, metalowa obudowa
- Pochylona konstrukcja zapewnia doskonałą wygodę na biurku
Czym jest Direct Monitoring?
Gdy nagrywasz dźwięk za pomocą komputera, sygnał wejściowy przechodzi zazwyczaj przez interfejs, komputer i z powrotem do wyjść w interfejsie. Podczas gdy sygnał przechodzi przez konwertery analogowo-cyfrowe i cyfrowo-analogowe, w twoim interfejsie, bez zauważalnych opóźnień, przetwarzanie dźwięku przez komputer prowadzi do wyraźnie słyszalnego i przeszkadzającego przesunięcia czasowego. W rezultacie słyszysz swój głos lub instrument później niż podkłady odtwarzane z komputera i ciężko ci śpiewać/grać równo z odtwarzanym sygnałem.
Dzięki użyciu odsłuchu bezpośredniego (Direct Monitoring), sygnały wejściowe są przesyłane nie tylko do komputera, ale również bezpośrednio do wyjść twojego interfejsu. Pozwala to słyszeć twój sygnał wejściowy praktycznie bez opóźnienia (lub latencji) i zawsze w synchronizacji z odtwarzanym materiałem przy nagrywaniu lub ćwiczeniu.
Rada: Gdy rejestrujesz sygnał, wycisz ścieżkę na którą nagrywasz. W przeciwnym wypadku będziesz słyszał również swój opóźniony sygnał z nagrywanej ścieżki.
Główne cechy w skrócie
- Udoskonalona wersja naszego popularnego US-4x4 z jeszcze lepszą jakością dźwięku
- Oferuje cztery wejścia audio i cztery wyjścia audio, jak również interfejs MIDI do komputera Windows lub Mac i urządzeń iOS
- Rozdzielczość audio do 192 kHz / 24 Bit
- Zgodność z USB Audio 2.0 dla połączenia z iOS
Właściwości sprzętowe
- Cztery analogowe wejścia mikrofonowe/liniowe na osobnych złączach symetrycznych XLR i TRS
- Wysokiej jakości przedwzmacniacze mikrofonowe Ultra-HDDA (High Definition Discrete Architecture) o ultra niskim poziomie szumów (EIN: –128 dBu)
- Szeroki zakres czułości wejściowej 56 dB dla mikrofonów dynamicznych
- Przełączane zasilanie phantom 48-Volt dla wejść XLR
- Wejścia TRS 1/2 mogą mieć przełączony poziom wejściowy na instrument do bezpośredniego podpięcia gitary lub basu
- Cztery wyjścia liniowe (symetryczne TRS)
- Opcja bezpośredniego odsłuchu, do monitorowania bez opóźnień
- Potencjometr miksu odsłuchu w celu dostosowania równowagi poziomu między sygnałami z urządzeń zewnętrznych a sygnałami z komputera
- Wyjście słuchawkowe dostarczające moc 45mW na kanał
- Niezależna regulacja głośności dla wyjść liniowych i słuchawkowych
- Wejście/wyjście MIDI
- Samodzielna praca jako prosty przedwzmacniacz do ćwiczenia itp.
- Wytrzymała, aluminiowa obudowa
- Pochylona konstrukcja ułatwia obsługę na biurku
Właściwości oprogramowania
- Opracowany przez Tascam sterownik dla urządzeń z systemem Windows zapewnia stabilną pracę przy niskiej latencji
- Rozmiar bufora dla Windows może być wybrany od 4 próbek aby usprawnić środowisko nagrywania ultra-niską latencją
- Każde z wejść może być niezależnie włączone/wyłączone
- Tryb odsłuchu wejść może być wybrany spośród stereo lub mono
- Możesz wybrać które sygnały będą wysłane do wyjść liniowych
- Funkcja pętli zwrotnej (loopback) pozwala na połączenie dwóch kanałów audio z komputera z sygnałami wejściowymi i wysłanie takiego miksu do oprogramowania transmisyjnego lub komunikacyjnego
- Sygnały z wejść i z komputera mogą być ustawione jako stereo lub mono
- Suwak pozwala na dostosowanie głośności transmisji
- Przełączalny tryb automatycznego oszczędzania energii w celu zredukowania poboru prądu z laptopa/tabletu przy zastosowaniu mobilnym
- Funkcja automatycznej aktualizacji oprogramowania i sterowników (nowe aktualizacje można instalować za naciśnięciem jednego przycisku)
- W zestawie Cubase LE i Cubasis LE3 i Antares Auto-Tune Unlimited (darmowa 3-miesięczna subskrypcja)
- Kompatybilny z najważniejszymi programami DAW (Pro Tools, Live, Cubase, Studio One, GarageBand)
Nowa funkcja w oprogramowaniu układowym v1.10

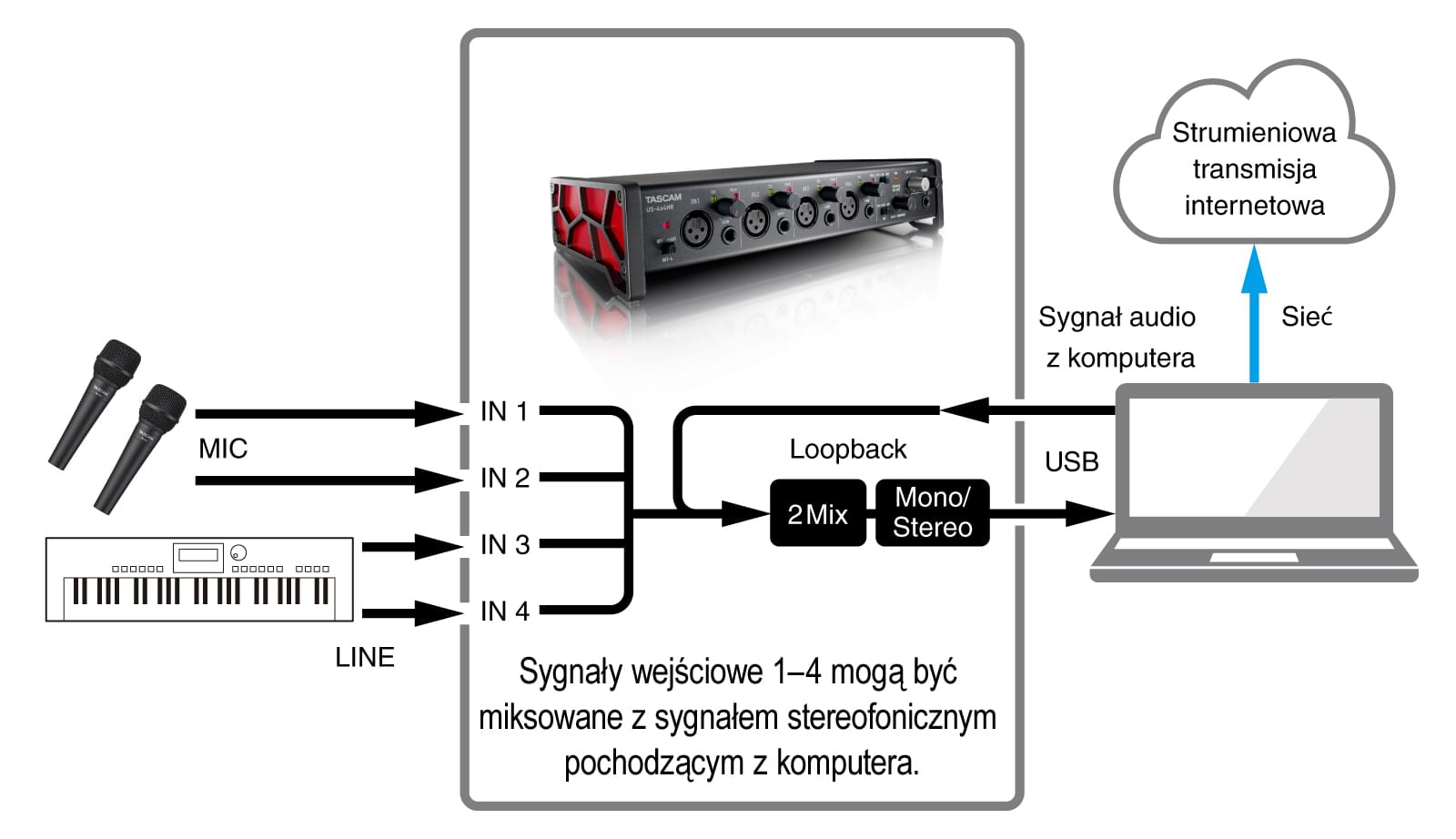

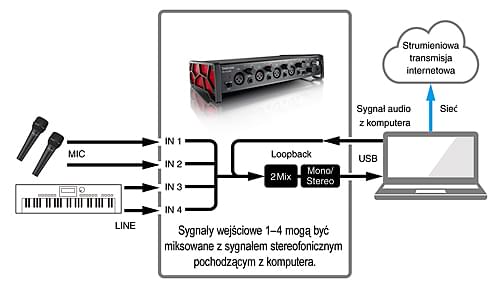

- Funkcja pętli zwrotnej umożliwia teraz miksowanie wszystkich czterech kanałów wejściowych z sygnałem stereo z komputera
Obsługiwane systemy operacyjne
Windows
- Windows 11 (version 24H2)
- Windows 11 (version 23H2)
- Windows 11 (version 22H2)
- Windows 11 (version 22H1)
- Windows 10 (version 22H2)
- Windows 10 (November 2021, version 21H2)
- Windows 10 (October 2020, version 20H2)
- Windows 10 (May 2020, version 2004)
- Windows 10 (November 2019, version 1909)
- Windows 10 (May 2019, version 1903)
- Windows 8.1
- Windows 7
Mac
- macOS Sequoia (15)
- macOS Sonoma (14.0)
- macOS Ventura (13.0)
- macOS Monterey (12.0)
- macOS Big Sur (11.0)
- macOS Catalina (10.15)
- macOS Mojave (10.14)
- macOS High Sierra (10.13)
iOS
- iOS 18 / iPadOS 18
- iOS 17 / iPadOS 17
- iOS 16 / iPadOS 16
- iOS 14 / iPadOS 14
- iOS 13 / iPadOS 13
- iOS 12
- iOS 11
Dane techniczne
| Rozdzielczość audio | |
|---|---|
| Częstotliwości próbkowania | 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz |
| Rozdzielczość Bitowa | 24 bit |
| Wejścia analogowe | |
|---|---|
| Wejścia mikrofonowe (symetryczne) | XLR-3-31 equivalent (1: GND, 2: HOT, 3: COLD) |
| Impedancja wejściowa | 2,2 kΩ |
| Znamionowy poziom wejściowy | –7 dBu (0,346 Vrms) |
| Maksymalny poziom wejściowy | +9 dBu (2,183 Vrms) |
| Zakres czułości | 56 dB |
| Wejścia instrumentalne (niesymetryczne, przełącznik MIC/LINE INST w położeniu INST) | 6,3-mm standardowy jack TS stereo (Tip: HOT, Sleeve: GND) |
| Impedancja wejściowa | ≥1 MΩ |
| Znamionowy poziom wejściowy | –6 dBV (0,501 Vrms) |
| Maksymalny poziom wejściowy | +10 dBV (3,162 Vrms) |
| Zakres czułości | 56 dB |
| Wejścia liniowe (symetryczne, przełącznik MIC/LINE INST w położeniu MIC/LINE) | Standardowy jack stereo TRS 6,3-mm (Tip: HOT, Ring: COLD, Sleeve: GND) |
| Impedancja wejściowa | 10 kΩ |
| Znamionowy poziom wejściowy | +4 dBu (1,228 Vrms) |
| Maksymalny poziom wejściowy | +20 dBu (7,75 Vrms) |
| Zakres czułości | 56 dB |
| Wyjścia analogowe | |
|---|---|
| Wyjścia liniowe (symetryczne) | 6,3-mm standard jack stereo TRS (Tip: HOT, Ring: COLD, Sleeve: GND) |
| Impedancja wyjściowa | 210 Ω |
| Znamionowy poziom wyjściowy | +4 dBu (1,228 Vrms) |
| Maksymalny poziom wyjściowy | +20 dBu (7,746 Vrms) |
| Wyjście słuchawkowe (PHONES) | Standardowy jack stereo 6,3-mm |
| Maksymalna moc wyjściowa | 45 mW + 45 mW lub więcej (THD+N 0,1% lub mniej, przy 32 Ω obciążenia) |
| Impedancja wyjściowa | 51,5 Ω |
| Impedancja obciążenia | 16–600 Ω |
| Wejścia/wyjścia sterujące | |
|---|---|
| Złącze MIDI IN | 5-pin DIN |
| Format | Standard MIDI |
| Złącze MIDI OUT | 5-pin DIN |
| Format | Standard MIDI |
| USB | 4-pin USB, typ C |
| Szybkość transferu | USB 2.0 High Speed (480 MBit/s) |
| Wydajność audio | |
|---|---|
| Równoważny szum wejściowy (EIN) przedwzmacniacza mikrofonowego | ≤−128 Ω (150 Ω, pokrętło GAIN w pozycji maximum) |
| Odpowiedź częstotliwościowa, wejście MIC/LINE | |
| 44,1 kHz, 48 kHz | 20 Hz – 20 kHz, +0 dB / −0,4 dB (JEITA) |
| 88,2 kHz, 96 kHz | 20 Hz – 40 kHz, +0 dB / −0,4 dB (JEITA) |
| Odpowiedź częstotliwościowa, wyjścia liniowego | |
| 44,1 kHz, 48 kHz | 20 Hz – 20 kHz, +0,2 dB / −0,1 dB (JEITA) |
| 88,2 kHz, 96 kHz | 20 Hz – 40 kHz, +0,2 dB / −0,4 dB (JEITA) |
| Stosunek sygnał/szum | 110 dB (wejście MIC, pokrętło GAIN na minimum, 20-kHz SPCL LPF, A-ważone) 108 dB (wejście LINE, pokrętło GAIN na minimum, 20-kHz SPCL LPF, A-ważone) 110 dB (wyjście LINE, pokrętło LINE OUT na maximum, 20-kHz SPCL LPF, A-ważone) |
| Zniekształcenia (THD + N) | 0,0013 % (MIC IN, sinusoida 1 kHz, wejście −5 dBFS, pokrętło GAIN na minimum, 20 kHz SPCL LPF) 0,0011 % (LINE IN, sinusoida 1 kHz, wejście −5 dBFS, pokrętło GAIN na minimum, 20 kHz SPCL LPF) 0,0012 % (LINE OUT, sinusoida 1 kHz, wejście −4 dBFS, pokrętło LINE OUT na maximum, 20 kHz SPCL LPF) |
| Tłumienie przesłuchów | ≥95 dB (wejście MIC/LINE do wyjścia LINE, sinusoida 1 kHz, pokrętło GAIN na minimum) |
| Zasilanie i inne specyfikacje | |
|---|---|
| Zasilanie | |
| Użycie z komputerem | Zasilanie z szyny USB lub poniższego zasilacza |
| Użycie z urządzeniem iOS | Dedykowany zasilacz (Tascam PS-P1220E, DC 12 V) |
| Pobór mocy | 2,25 W |
| Wymiary (SZ. × WYS. × GŁ., wraz z elementami wystającymi) | 296 mm × 65 mm × 160 mm |
| Waga | 1,6 kg |
| Zakres temperatur pracy | 5–35 °C |
Wygląd i specyfikacje techniczne mogą ulec zmianie bez uprzedzenia.
