Model 16
14-Kanal-Analogmischpult mit digitalem 16-Spur-Recorder
Alles in einem Gerät: Analogmischpult, Mehrspur-Digitalrecorder und Audiointerface
Das Tascam Model 16 hebt die leistungsstarken Aufnahme- und Mischfunktionen seines großen Bruders Model 24 auf ein neues Niveau an Kompaktheit und Erschwinglichkeit: Entstanden ist ein vollwertiger Kompaktmischer, der die Wärme des Analogen mit den Vorteilen eines digitalen Workflows vereint. Mit seinem eingebauten Mehrspurrecorder und USB-Audiointerface sowie umfangreichen Misch- und Routingfunktionen mit Effekten und Bluetooth-Anbindung ist das Model 16 die perfekte Lösung für kleinformatige Live-Events wie auch kleinere Aufnahme- und Produktionsumgebungen.
Model 16 – und Ihr perfekter Mix hat seinen Platz gefunden.
Volle Flexibilität mit 14 Eingängen
14 leicht zugängliche Eingänge auf der Geräteoberseite bieten Ihnen flexible Möglichkeiten für den Anschluss von Mikrofonen, Instrumenten und anderen Audioquellen. Sie können bis zu 10 Mikrofone, 14 Line-Signale oder zwei Instrumente anschließen, um sie live aufzunehmen oder zu mischen. Ein Bluetooth-5.0-fähiger Stereoeingang erlaubt es zudem, Musik von einem Smartphone oder anderen streamingfähigen Audiogerät zuzuspielen, oder alternativ über Cinch oder Stereo-Miniklinke einen CD-Player oder ein anderes mobiles Wiedergabegerät als Zuspieler zu nutzen.
Erstklassige Klangqualität
In den Mikrofoneingängen 1–8 sorgen Tascams Mikrofonvorverstärker mit Ultra-HDDA-Technologie (High Definition Discrete Architecture) für reinen, transparenten und natürlichen Klang mit äußerst geringem Rauschen.
Kanalzüge mit professionellen Einstellmöglichkeiten
Gefühlvoll einstellbare Gain-Regler oben in jedem Kanal ermöglichen die präzise Anpassung der Eingangspegel. Mit dem schaltbaren Tiefenfilter unterdrücken Sie schnell tieffrequente Störgeräusche und der Eingangswahlschalter mit drei Stellungen (Live/PC/MTR) lässt Sie auf einfache Weise zwischen den unterschiedlichen Eingangsquellen wechseln. Die Eingänge 1–8 verfügen zudem über einen 1-Knopf-Kompressor sowie eine wirkungsvolle Dreiband-Klangregelung mit durchstimmbaren Mitten.
Vielfältige Routing- und Monitoroptionen
Das Model 16 hat drei Aux-Wege (Monitor 1, Monitor 2 (pre/post), Effektweg) und bietet damit viele Routing-Möglichkeiten für alle erdenklichen Einsatzszenarien. PFL zum Vorhören der Kanäle ist ebenfalls verfügbar. Darüber hinaus gibt es eine Subgruppe mit einem zusätzlichen Stereo-Line-Ausgang, über den man beispielsweise einen zusätzlichen Verstärker ansteuern kann.
Über die drei Aux-Ausgänge können Sie Audiosignale für das Monitoring auf der Bühne ausleiten oder externe Geräte wie Effekte, Signalprozessoren oder Kopfhörermischer einbinden. Und ein zusätzlicher Regieraum-Ausgang mit eigenem Fader kann Ihre Aktivmonitore im Heimstudio versorgen.
Leistungsfähiger 16-Spur-Digitalrecorder inklusive
Der eingebaute 16-Spur-Digitalrecorder des Tascam Model 16 kann alle 14 Eingangssignale und die Stereomischung zeitgleich auf einer SD-Karte aufzeichnen – und zwar in makelloser Qualität mit 48 kHz und 24 Bit. Nehmen Sie alles auf, ob Live-Auftritte oder Proben, Vereinsaktivitäten, Talkrunden oder Meetings. Auch Overdubs und nachträgliche Korrekturen der Aufnahme durch Punch-in/-out lassen sich schnell und einfach erledigen. Und mittels optionalem Fußschalter lösen Sie bestimmte Funktionen aus und haben die Hände frei für anderes.
Ihre Aufnahmespuren können Sie umgehend abmischen, mastern und auf einen Computer exportieren, um sie weiter zu bearbeiten, zu formatieren und zu veröffentlichen.

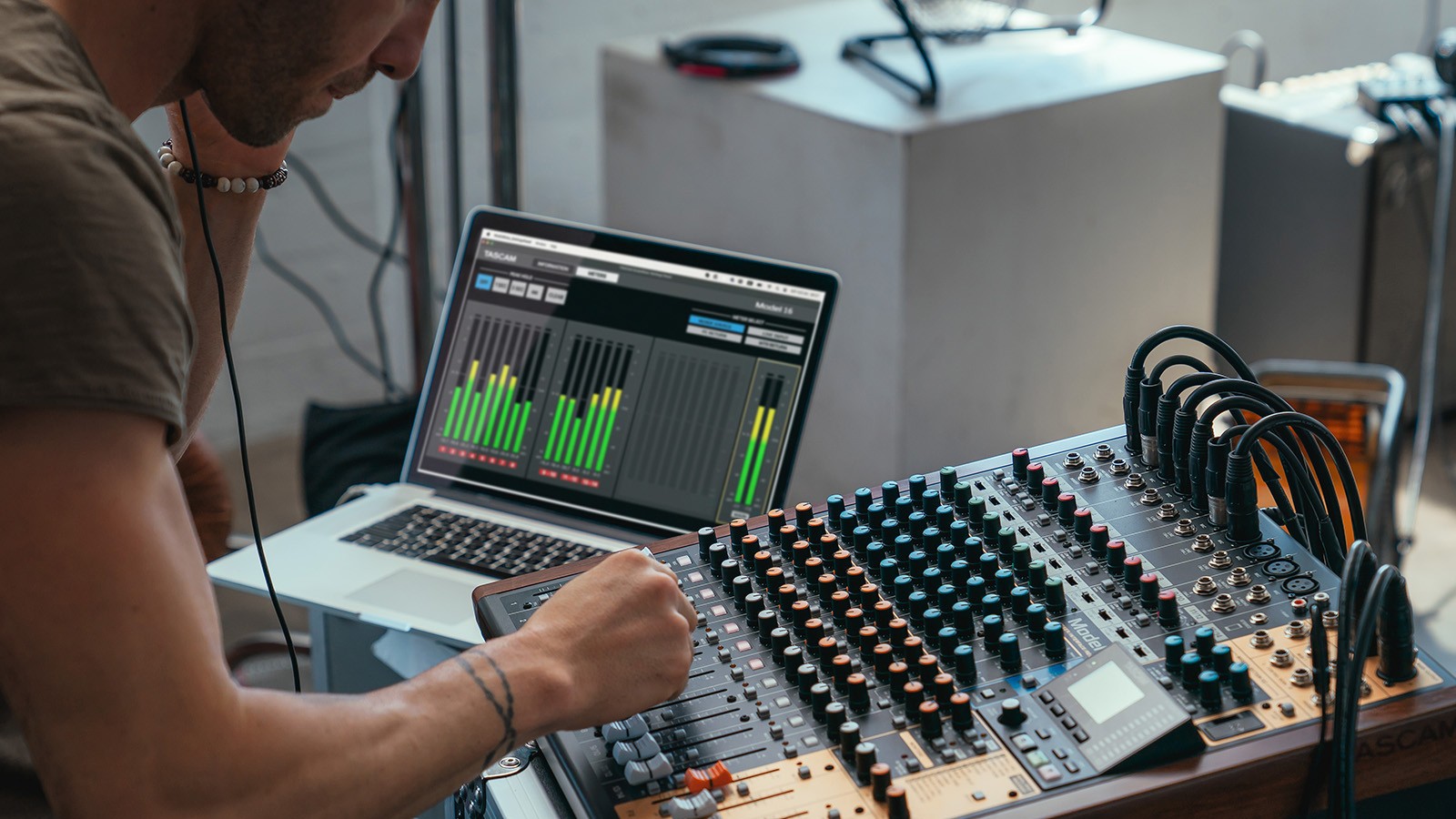

Eingebautes Audiointerface in bester Qualität
Das eingebaute USB-Audiointerface mit seinen 16 Eingängen und 14 Ausgängen erlaubt es Ihnen, die einzelnen Kanäle des Mischpults mit einer Abtastrate von 48 kHz und 24 Bit Auflösung an einen Computer mit DAW-Software weiterzuleiten. Oder Sie geben mehrspuriges Material von einer solchen Digital Audio Workstation über das Mischpult wieder. Mit nur vier Samples ermöglicht die neue Generation unseres USB-Treibers einen sehr kleinen Audiopuffer. Das Ergebnis ist extrem geringe Latenz und höchste Effizienz bei der Audioaufnahme.
Unterschiedliche Eingangskonfigurationen für vielseitige Einsatzszenarien
Mit Hilfe des Eingangswahlschalters können Sie die Eingangsquelle für jeden Kanal nach Bedarf festlegen. Bleiben Sie super flexibel, indem Sie etwa manche Eingänge live verwenden, während andere Kanäle ein Playback vom eingebauten Mehrspurrecorder wiedergeben und wiederum andere Eingänge vom Computer über USB gespeist werden – und das alles gleichzeitig.
16 editierbare Effekte
Die vielseitige Effektsektion des Model 16 bietet 16 editierbare und per Fußschalter steuerbare Multieffekte einschließlich Reverb, Delay, Chorus, Flanger und weitere. Über das Menü können Sie für jeden Effekt einen Parameter ändern. Der ausgewählte Effekt lässt sich über einen eigenen Fader der Stereosumme hinzumischen und auch auf die Monitorwege 1 und 2 legen.
Vierband-Klangregelung für die Stereosumme
Mit einem Vierband-EQ mit zwei unterschiedlich breiten, durchstimmbaren Mittenbändern verleihen Sie Ihrer Mischung den nötigen Feinschliff. Nutzen Sie den EQ nach Belieben für die Stereosumme oder die Monitorwege 1/2.
Optimal vorbereitet für Live-Streaming von Musikveranstaltungen oder Talkshows und Podcast-Produktion
Model 16 bietet einen USB-Stereomix, mit dem Sie Podcasts bequem und einfach aufnehmen oder live senden können. Sie benötigen dazu lediglich einen Laptop- oder Tablet-Computer oder ein Smartphone mit einer geeigneten Streaming-Anwendung. Auch Hintergrundmusik oder andere Audiosignale lassen sich von Ihrem Computer oder Smartphone in Model 16 einspeisen, um sie mit Live-Signalen zu kombinieren. Die Mischung gelangt dann zurück in den Computer, wo Sie sie aufnehmen oder streamen können.
Optionales Zubehör
Erweitern Sie Ihre Möglichkeiten beim Aufnehmen und Mischen mit optionalem Zubehör wie dem Fußschalter RC-1F, dem Rack-Einbausatz AK-RM16, der Staubschutzhaube AK-DC16, Mikrofonen der TM-Serie und dem Kopfhörer TH-02.
Hauptmerkmale auf einen Blick
- 14-Kanal-Analogmischpult mit eingebautem 16-Spur-Recorder und USB-Audiointerface
Mischpult
- 14 Analogeingänge
- Zehn Tascam Ultra-HDDA-Mikrofonvorverstärker mit schaltbarer Phantomspeisung (48 V) in acht Mono- und zwei Stereokanälen
- 12 symmetrische Line-Eingänge (acht mono, zwei stereo)
- Ein Mehrzweck-Stereokanal für das Einspielen von Mobilgeräten über Bluetooth, Cinch-Buchsen oder eine Stereo-Mini-Klinkenbuchse
- Einschleifwege in den Eingangskanälen 1 und 2
- Kanäle 1 und 2 verwendbar für hochohmige Instrumente wie E-Gitarren/-Bässe
- Drei Aux-Ausgänge (Monitor 1 (pre Fader), Monitor 2 (pre/post Fader), Effekt (post Fader))
- Drei Stereoausgänge mit eigenen Masterfadern (Stereosumme, Subgruppe, Regieraum)
- 1-Knopf-Kompressor für die Kanäle 1–8
- Schaltbares Tiefenfilter für acht Mono- und zwei Stereokanäle
- Schalter für Stummschaltung, Routing zur Stereosumme/Subgruppe und PFL in jedem Eingangskanal
- Dreiband-Klangregelung mit durchstimmbaren Mitten für acht Monokanäle, feste Mitten für Stereokanäle
- Vierband-Klangregelung mit zwei durchstimmbaren Mittenbändern (breit/schmal) für Stereosumme und Subgruppe
- Eingebauter Bluetooth-Empfänger für drahtlose Anbindung von Wiedergabequellen
- Eingebauter Effektprozessor
- 16 Effekttypen
- Nutzbar in allen Eingangskanälen, Monitorwegen, der Subgruppe und der Stereosumme
- Ein-/Ausschaltbar per optionalem Fußschalter (Tascam RC-1F)
- Platzsparende 60-mm-Kanalfader
- 12-Segment-LED-Pegelanzeigen für die Stereosumme
- Symmetrische XLR-Ausgänge für die Stereosumme
- Symmetrische Klinkenausgänge (TRS) für Subgruppen, Regieraum, Monitorwege 1/2 und Effektweg
- Kopfhörerausgang mit 80 mW Ausgangsleistung je Kanal
Recorder
- Tascam Mehrspuraufnahme-Modul
- Aufnahmemedium: SD-Karte (bis 512 GB, Class 10 oder höher)
- Bis zu 16 Spuren (14 Eingangskanäle + Stereomischung) können ohne Computer aufgezeichnet werden
- Aufnahmeformat: WAV (BWF), 44,1/48 kHz, 16/24 Bit
- Wiedergabeformat: WAV (BWF)
- Overdub-Aufnahme, Punch-in/-out (maximal acht Spuren)
- Mehrspurwiedergabe für erweiterte Live-Performances
- Beleuchtete Tasten für Wiedergabe/Aufnahme/Stop zur besseren Sichtbarkeit in dunkler Umgebung
Audiointerface
- USB-2.0-Audiointerface für die Verwendung mit Windows- (ASIO) und Mac-Computern (Core Audio)
- Audio zum Computer: 16 Kanäle (alle 14 Eingänge + Stereomischung)
- Audio vom Computer: 14 Kanäle, den Eingangskanälen zuweisbar
- Audioauflösung 44,1/48 kHz, 16/24 Bit
Weitere Merkmale
- Einfache, schnelle Menünavigation mittels Jog-Rad
- Einbau in ein 19-Zoll-Rack möglich (mit optionalem Rack-Einbausatz)
- Eingebaute Stromversorgung mit abnehmbarem Netzstromkabel
Neue Funktionen seit Firmwareversion 1.30
- Unter Windows ist jetzt die Verwendung mit Streaming-Programmen möglich, die zweikanalige Audiogeräte unterstützen (beispielsweise OBS Studio). Einzelheiten dazu finden Sie in einer separat zum Download verfügbaren Ergänzung zum Benutzerhandbuch.
Unterstützte Betriebssysteme
Windows
- Windows 11 (version 24H2)
- Windows 11 (version 23H2)
- Windows 11 (version 22H2)
- Windows 11 (version 22H1)
- Windows 10 (version 22H2)
- Windows 10 (November 2021, version 21H2)
- Windows 10 (May 2021, version 21H1)
- Windows 8.1
- Windows 7
Mac
- macOS Sequoia (15)
- macOS Sonoma (14.0)
- macOS Ventura (13.0)
- macOS Monterey (12.0)
- macOS Big Sur (11.0)
- macOS Catalina (10.15)
- macOS Mojave (10.14)
- macOS High Sierra (10.13)
- macOS Sierra (10.12)
- OS X El Capitan (10.11)
iOS
- iOS 18 / iPadOS 18
- iOS 17 / iPadOS 17
- iOS 16 / iPadOS 16
- iOS 15 / iPadOS 15
- iOS 14 / iPadOS 14
- iOS 13 / iPadOS 13
Technische Daten
| Recorder | |
|---|---|
| Aufnahmemedien | SD-Karten (512 MB – 2 GB) SDHC-Karten (4–32 GB) SDXC-KARTEN (64–512 GB) Class 10 oder höher erforderlich |
| Dateisystem | FAT16 (SD), FAT32 (SDHC), exFAT (SDXC) |
| Aufnahmedateiformat | WAV (BWF, maximale Dateigröße: 2 GB) |
| Wiedergabeformate | WAV (BWF) |
| Abtastrate | 44,1 kHz, 48 kHz |
| Wortbreite | 16 Bit, 24 Bit |
| Aufnahmespuren | 16 max. (14 Kanäle + Stereomischung) |
| Audioeingänge und -ausgänge | |
|---|---|
| Mikrofoneingänge (Kanäle 1–8, 9, 11) | XLR-3-31, symmetrisch (1: Masse, 2: heiß (+), 3: kalt (–)) |
| Maximaler Eingangspegel | +10 dBu |
| Nominaler Eingangspegel | –8 dBu |
| Minimaler Eingangspegel | –58 dBu |
| Verstärkungsbereich | 0–50 dB |
| Eingangsimpedanz | 1,8 kΩ |
| Line-Eingänge (Kanäle 1–8) | 6,3-mm-Klinkenbuchse, 3-polig, symmetrisch |
| Maximaler Eingangspegel | +22 dBu |
| Nominaler Eingangspegel | +4 dBu |
| Verstärkungsbereich | –10 dB bis +40 dB (Kanäle 1–8) –20 dB bis +30 dB (Kanäle 9, 11) |
| Eingangsimpedanz | 22 kΩ |
| Einschleifweg (Kanäle 1–2) | 6,3-mm-Klinkenbuchse, 3-polig (Spitze = Send, Ring = Return, Hülse = Masse) |
| Nominaler Eingangspegel | 0 dBu |
| Maximaler Eingangspegel | +18 dBu |
| Eingangsimpedanz | 10 kΩ |
| Nominaler Ausgangspegel | 0 dBu |
| Maximaler Ausgangspegel | +18 dBu |
| Ausgangsimpedanz | 100 Ω |
| Stereoeingänge (Kanäle 13–14) | Cinchbuchsen, unsymmetrisch 3,5-mm-Stereo-Miniklinkenbuchse (unsymmetrisch) |
| Maximaler Eingangspegel | +8 dBV |
| Nominaler Eingangspegel | –10 dBV |
| Eingangsimpedanz | 10 kΩ |
| Summenausgang | XLR-3-32, symmetrisch (1: Masse, 2: Heiß (+), 3: Kalt (–)) |
| Maximaler Ausgangspegel | +4 dBu |
| Nominaler Ausgangspegel | +22 dBu |
| Ausgangsimpedanz | 200 Ω |
| Ausgänge Subgruppe, Monitor, Effekt, Regieraum | 6,3-mm-Klinkenbuchsen, 3-polig (symmetrisch) (Spitze = Heiß (+), Ring = Kalt (–), Hülse = Masse) |
| Nominaler Ausgangspegel | –2 dBu |
| Maximaler Ausgangspegel | +16 dBu |
| Ausgangsimpedanz | 200 Ω |
| Kopfhörerausgang | 6,3-mm-Stereoklinkenbuchse |
| Maximale Ausgangsleistung | 80 mW + 80 mW (an 32 Ω) |
| Arbeitsimpedanz | 16–600 Ω |
| Kanal-Klangregelung | |
| Tiefenfilter | 100 Hz, –18 dB/Oktave |
| Höhen (Kuhschwanz) | 12 kHz, ±15 dB |
| Mitten (Glocke) | 100 Hz bis 8 kHz einstellbar, ±15 dB (Mono-Kanäle) 600 Hz fest, ±15 dB (Stereo-Kanäle), Filtergüte (Q) = 0,55 |
| Tiefen (Kuhschwanz) | 80 Hz, ±15 dB |
| Master EQ | |
| Höhen (Kuhschwanz) | 10 kHz, ±15 dB |
| Mitten (Glocke weit) | 100 Hz bis 8 kHz einstellbar, ±15 dB (Mono-Kanäle), Q = 0,5 |
| Mitten (Glocke schmal) | 100 Hz bis 8 kHz einstellbar, ±15 dB (Mono-Kanäle), Q = 5 |
| Fußschalteranschluss | 6,3-mm-Klinkenbuchse, 2-polig (Original-Fußschalter RC-1F von Tascam empfohlen) |
| Leistungsdaten Audio | |
|---|---|
| Restausgangsrauschen | –100 dBu (Summen-Fader auf Min.) |
| Äquivalentes Eingangsrauschen (EIN) | –128 dBu (Mono-Eingangskanal an 150 Ω, GAIN auf Max.) |
| Verzerrung (THD) | <0,01 % (Mikrofoneingang bis Summenausgang, 1 kHz, GAIN auf Min., +10 dBu) <0,004 % (Mikrofoneingang bis Summenausgang, 1 kHz, GAIN auf Min., +4 dBu) |
| Frequenzbereich | Analog: 20 Hz bis 30 kHz, +0,5/–1 dB Digital: 20 Hz bis 20 kHz, +0,5/–1 dB |
| Übersprechdämpfung | –80 dB (1 kHz, PAN auf Links-/Rechtsanschlag) |
| Max. Verstärkung | 74 dB (Mikrofoneingang bis Summenausgang) 54 dB (Mikrofoneingang bis Einschleifweg (Send)) 74 dB (Mikrofoneingang bis Subgruppenausgang) 79 dB (Mikrofoneingang bis Regieraumausgang) 75 dB (Mikrofoneingang bis Monitorausgang) 75 dB (Mikrofoneingang bis Effektausgang) 24 dB (USB/SD bis Summenausgang) (alle Klangregler in Mittelstellung, PAN auf Links-/Rechtsanschlag, GAIN auf Max.) |
| Phantomspeisung | DC 48 V |
| Hardware-Anforderungen | |
|---|---|
| Windows | Windows-kompatibler Computer mit einem USB-2.0-Anschluss |
| Prozessor-Typ und Geschwindigkeit | Dual Core, 2 GHz oder schneller |
| Arbeitsspeicher | 2 GB oder mehr |
| Treiber | USB Audio Class 2.0, ASIO 2.0, WDM (MME) |
| Displayauflösung | 1280 × 800 oder mehr |
| Macintosh | Apple Mac Computer mit einem USB-2.0-Anschluss |
| Prozessor-Typ und Geschwindigkeit | Dual Core, 2 GHz oder schneller (Betrieb mit Intel und Apple Silicon M1 oder M2 bestätigt) |
| Arbeitsspeicher | 2 GB oder mehr |
| Treiber | Core Audio |
| Displayauflösung | 1280 × 800 oder mehr |
| Stromversorgung und sonstige Daten | |
|---|---|
| Stromversorgung | AC 100–240 V, 50/60 Hz |
| Leistungsaufnahme | 40 W |
| Abmessungen (B × T × H, über alles) | 430 mm × 463 mm × 113 mm |
| Gewicht | 7 kg |
| Zulässiger Betriebstemperaturbereich | 5–35 °C |
| Lieferumfang | Netzanschlusskabel, Benutzerhandbuch mit Garantieinformation, Registrierungsleitfaden TASCAM ID |
Änderungen an Konstruktion und technischen Daten vorbehalten.
