DA-3000SD

Hoch auflösender PCM/DSD-Stereorecorder und A/D- / D/A-Wandler

Professionelles Mastering mit Tascam
Das Beste, was Ihren wertvollen Aufnahmen passieren kann.

Der Tascam DA-3000SD ist eine Kombination aus einem erstklassigen Masterrecorder und einem AD-Wandler für musikalisch präzise Aufnahmen mit hohen Abtastraten. Ausgestattet mit den hochwertigsten Komponenten setzt Tascam mit dem DA-3000SD auch weiterhin den Industriestandard für Mastering sowie A/D- und D/A-Wandlung im professionellen Umfeld.

Professioneller Stereo-Masterrecorder mit überragenden Wandlern

Wie seine bewährten Vorgänger vereint der DA-3000SD professionelles Mastering und Monitoring in einem kompakten Gehäuse für den Rackeinbau.

Dabei bietet er als Masterrecorder ein Qualitätsniveau, das mit einer DAW allein nicht zu erreichen ist. Beim Einsatz als A/D- und D/A-Wandler in einer DAW-Produktionsumgebung verbessert er die Klarheit und Tiefe des Audiomaterials und sorgt für ein unvergleichliches, rauschfreies Erlebnis beim Monitoring.

Meisterhaftes Klangbild dank PCM- oder DSD-Aufnahme

Bei der Aufnahme kann der DA-3000SD Audiomaterial entweder im PCM-Format mit 192 kHz oder im DSD-Format mit 2,8 MHz oder 5,6 MHz erfassen und bietet damit das am höchsten auflösende Aufnahmeformat, das auf dem Markt erhältlich ist. Je nach Projektanforderungen können Sie wählen, welche Aufnahmemethode am besten zu den Eigenschaften der Musik passt, und die Einstellungen speichern.

Synchronisieren Sie mehrere Geräte für die sample-genaue Aufnahme und Wiedergabe und schaffen Sie so eine DSD-Multitrack-Aufnahmeumgebung. Durch die Aufzeichnung direkt auf SD-Karten lassen sich Sessions einfach und bequem handhaben und transportieren.

Ausgeklügelte Schaltungen, hochwertige Wandler

Um ein außergewöhnliches Klangprofil zu erzielen, kommt für die Spannungsversorgung ein EI-Kern-Trafo mit getrennten Wicklungen für die digitalen und analogen Stromkreise zum Einsatz. Der Audioausgang ist zweifach mono ausgeführt und enthält zwei separate hochwertige Ausgangsstufen.

Zusätzlich sind alle Stufen des Audiowegs symmetrisch aufgebaut, um das Rauschen sowohl im Eingangs- als auch im Ausgangsteil zu minimieren. Der mit einem TCXO (Temperature Compensated Crystal Oscillator) ausgestattete Taktgenerator des DA-3000SD hat eine Genauigkeit von ±1 ppm und ermöglicht damit digitale Audioverarbeitung ohne Jitter.

Zahlreiche Eingangs- und Ausgangsanschlüsse

Der DA-3000SD besitzt eine Vielzahl von Ein- und Ausgängen, um ihn mit unterschiedlichsten Studiogeräten verbinden zu können, wie beispielsweise Audiointerfaces, Mikrofonvorverstärkern, Dynamikprozessoren und anderen.

Analoge Ein- und Ausgänge sind über XLR- und Cinch-Anschlüsse verfügbar, während sich PCM-Digitalverbindungen über SPDIF-, Cinch- (Koaxial-) und AES/EBU-Anschlüsse herstellen lassen. Für den Austausch im DSD-Format (SDIF-3) stehen BNC-Buchsen bereit.

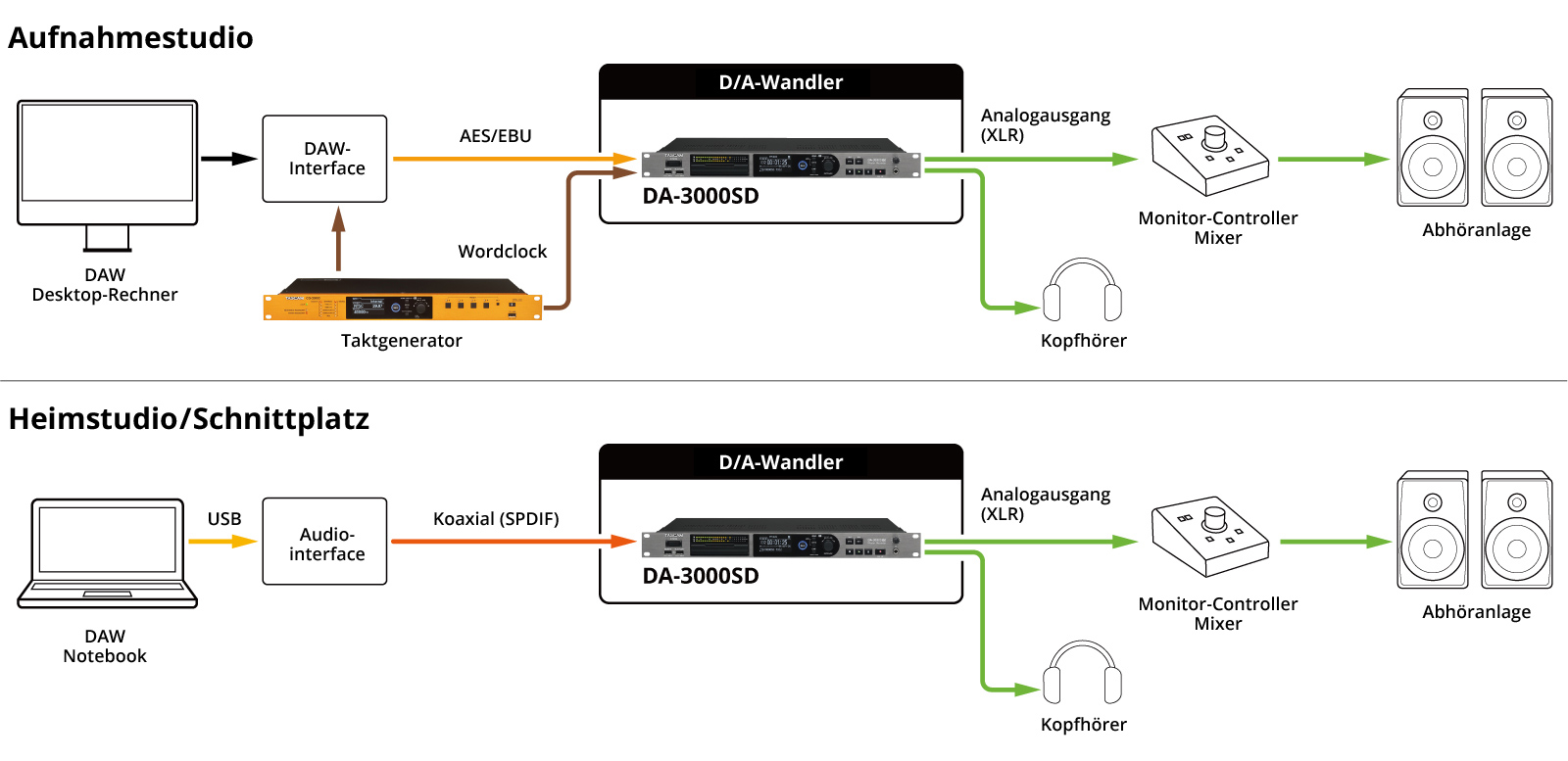

Verwendung als tragbarer, hochauflösender D/A-Wandler

Der DA-3000SD beansprucht in einem Rack nur eine Höheneinheit und lässt sich leicht zwischen verschiedenen Einsatzorten transportieren, um zuverlässiges und detailliertes Monitoring in jeder Umgebung zu ermöglichen. Mit seiner Fähigkeit, Wordclock zu erzeugen, kann er auch als hochpräziser Taktgeber dienen oder sich zu einer externen Taktquelle synchronisieren, um musikalisch einwandfreies, hundertprozentig phasenkohärentes Tonmaterial zu liefern.

Verwendung als A/D-Wandler und Recorder für das Mastering

Wenn Sie die Stereomischung von einer DAW an den DA-3000SD leiten und aufnehmen, können Sie die Klangquelle mit einer höheren Auflösung erfassen, als dies mit einer Zwischenmischung auf der DAW möglich ist. Wenn Sie während des Masterings Vintage- oder andere Peripheriegeräte verwenden, können Sie den DA-3000SD hinter der externen Hardware platzieren, um die Klangfärbung in ihrer ganzen hochauflösenden Schönheit festzuhalten.

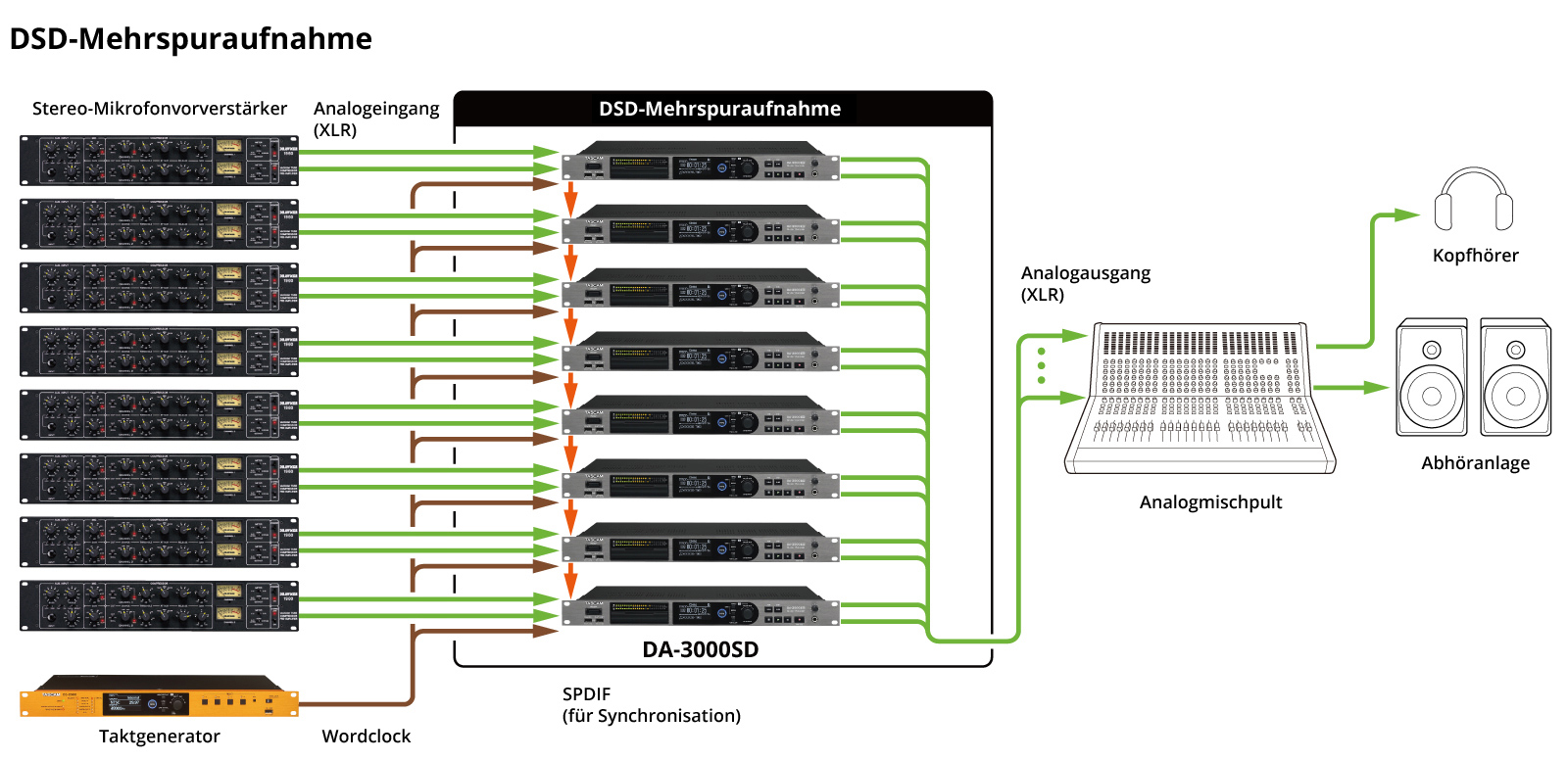

Verwendung als DSD-Mehrspurrecorder

Durch Kaskadierung mehrerer Geräte können Sie sowohl die Aufnahme als auch die Wiedergabe synchronisieren und so eine DSD-Multitrack-Umgebung schaffen. Wenn Sie acht DA-3000SDs miteinander koppeln, können Sie bis zu 16 Spuren gleichzeitig aufnehmen.

Details

Hauptmerkmale auf einen Blick

PCM-Aufnahme mit bis zu 192 kHz, DSD-Aufnahme mit bis zu 5,6 MHz
Auch verwendbar als phasenkohärenter reiner AD/DA-Wandler (Direktmodus)
Große Auswahl an Eingängen und Ausgängen:
- Analog: XLR und Cinch
- PCM: SPDIF und AES/EBU
- DSD: SDIF-3 und DSD-raw
Hochpräziser TCXO (weniger als 1 ppm) für Sample-genaue Taktsynchronisation
Völlig geräuschfreie Konstruktion: keine Lüfter oder anderen mechanischen Störquellen
Zwei erstklassige, galvanisch getrennte PCM1795-Wandler von BurrBrown für minimale Interferenzen zwischen den Kanälen
Äußerst saubere Versorgungsspannung durch getrennte Transformatorwicklungen für digitale und analoge Schaltungsbereiche
Zwei Geräte lassen sich kaskadieren, um zwei Mono-Dateien aufzunehmen
Bis zu 8 Geräte können kaskadiert werden, um eine 16-Spur-DSD-Aufnahmeumgebung zu schaffen

Nutzt eine SD/SDHC/SDXC-Karte als Aufnahmemedium (bis 512 Gigabyte)
USB-Sticks können verwendet werden, um Dateien abzuspielen oder zu kopieren
Automatisches Schließen der Aufnahmedatei, um bei Stromunterbrechung den Verlust bereits aufgezeichneter Daten zu verhindern
Marken setzen/aufsuchen
Frontseitige Bedienelemente lassen sich sperren, um versehentlichen oder unbefugten Zugriff zu verhindern
Oszillator für Tests und Pegelkalibrierung
Ausgangspegel anpassbar
Fernsteuerung und Texteingabe mittels Computertastatur oder Zehnerblock über USB
Drahtlose Fernbedienung möglich über optionale Tascam RC-10
Gut ablesbare LED-Pegelanzeigen (24 Punkte)
OLED-Display (128 x 64 Bildpunkte) bietet einen breiten Ablesewinkel und hervorragende Lesbarkeit
Kompaktes Rackgehäuse mit nur einer Höheneinheit

Optionales Zubehör

Tascam RC-10 | Kabellose/kabelgebundene Fernbedienung — **RC-10:** Kabellose/kabelgebundene Fernbedienung

Technische Daten

Aufnahmemedien
SD-Karten (Aufnahme/Wiedergabe)	512 MByte – 2 GByte (SD) 4–32 GByte (SDHC) 64–512 GByte (SDXC)
USB-Sticks (Wiedergabe)

Aufnahme- und Wiedergabeformate
PCM-Modus
Fs (Abtastrate)	44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz und 192 kHz
Auflösung	16 und 24 Bit
Wiedergabe	BWF (Dateinamenerweiterung WAV)
Aufnahme	BWF und WAV (Dateinamenerweiterung jeweils WAV)
DSD-Modus
Fs (Abtastrate)	2,8224 und 5,6448 MHz
Wiedergabe/Aufnahme	DSDIFF (Dateinamenerweiterung DFF) DSF (Dateinamenerweiterung DSF)
Anzahl der Kanäle	2 Monokanäle/1 Stereokanal

Analoge Audioeingänge
Unsymmetrisch
Anschlusstyp	Cinch
Nominaler Eingangspegel	−10 dBV
Maximaler Eingangspegel	+6 dBV
Eingangsimpedanz	22 kΩ oder höher
Minimaler Eingangspegel	−22 dBV
Symmetrisch
Anschlusstyp	XLR-3-31 (1: Masse, 2: heiß (+), 3: kalt (–))
Nominaler Eingangspegel	+4 dBu (+6 dBu bei maximalem Eingangspegel von +15 dBu)
Maximaler Eingangspegel	+24 dBu, +22 dBu, +20 dBu, +18 dBu oder +15 dBu (per Menü wählbar)
Eingangsimpedanz	10 kΩ oder höher
Minimaler Eingangspegel	−8 dBu (−6 dBu bei maximalem Eingangspegel von +15 dBu)

Analoge Audioausgänge
Unsymmetrisch
Anschlusstyp	Cinch
Nominaler Ausgangspegel	−10 dBV
Maximaler Ausgangspegel	+6 dBV
Ausgangsimpedanz	200 Ω oder weniger
Symmetrisch
Anschlusstyp	XLR-3-31 (1: Masse, 2: Heiß (+), 3: Kalt (–))
Nominaler Ausgangspegel	+4 dBu (+6 dBu bei maximalem Eingangspegel von +15 dBu)
Maximaler Ausgangspegel	+24 dBu, +22 dBu, +20 dBu, +18 dBu oder +15 dBu (per Menü wählbar)
Ausgangsimpedanz	100 Ω oder weniger
Kopfhörerausgang (PHONES)
Anschlusstyp	6,3-mm-Stereoklinkenbuchse
Maximale Ausgangsleistung	45 mW + 45 mW (an 32 Ω, Verzerrung 0,1 %)

Digitaleingänge
S/PDIF / CASCADE (unsymmetrisch)
Anschlusstyp	Cinch
Format	IEC 60958-3 (SPDIF)
Unterstützte Abtastraten am Eingang	44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz oder 192 kHz (Abtastratenwandler aus) 32–216 kHz (Abtastratenwandler ein)
Frequenztoleranz	±100 ppm (Abtastratenwandler aus)
AES/EBU (symmetrisch)
Anschlusstyp	XLR-3-31 (1: Masse, 2: Heiß (+), 3: Kalt (–))
Format	AES3-2003/IEC60958-4 (AES/EBU)
Unterstützte Abtastraten am Eingang	44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz und 192 kHz (Abtastratenwandler aus) 32–216 kHz (Abtastratenwandler ein)
Frequenztoleranz	±100 ppm (Abtastratenwandler aus)
SDIF-3 (unsymmetrisch)
Anschlusstyp	2 BNC-Buchsen (L, R)
Format	SONY SDIF-3/DSD-raw
Taktfrequenz	44,1 kHz (bei 2,8 MHz oder 5,6 MHz)

Digitalausgänge
S/PDIF / CASCADE (unsymmetrisch)
Anschlusstyp	Cinch
Format	IEC 60958-3 (SPDIF)
AES/EBU (symmetrisch)
Anschlusstyp	XLR-3-31 (1: Masse, 2: Heiß (+), 3: Kalt (–))
Format	AES3-2003/IEC60958-4 (AES/EBU)
SDIF-3 (unsymmetrisch)
Anschlusstyp	2 BNC-Buchsen (L, R)
Format	SONY SDIF-3/DSD-raw
Taktfrequenz	44,1 kHz (bei 2,8 MHz oder 5,6 MHz)

Sonstige Anschlüsse
WORD SYNC IN-Anschluss
Anschlusstyp	BNC-Buchse
Eingangspegel	TTL-Pegel (5 V)
Eingangsimpedanz	75 Ω ±10 % (einschließlich schaltbarem Abschlusswiderstand)
Unterstützte Abtastraten am Eingang	44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz oder 192 kHz
Frequenztoleranz	±100 ppm
WORD SYNC THRU/OUT
Anschlusstyp	BNC-Buchse
Ausgangspegel	TTL-Pegel (5 V)
Ausgangsimpedanz	75 Ω ±10 %
Unterstützte Abtastraten am Ausgang	44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz oder 192 kHz (einschließlich THRU/OUT-Schalter)
Frequenzstabilität	±1 ppm oder weniger (ta = 25 °C)
USB (PLAY/COPY)
Anschlusstyp	USB, Typ A, 4-polig
Protokoll	USB 2.0 High Speed (480 MBit/s)
Stromversorgung	DC 5 V, 0,5 A
USB (REMOTE)
Anschlusstyp	USB, Typ A, 4-polig
Protokoll	USB 1.1 Full Speed (12 Mbit/s)
Stromversorgung	DC 5 V, 0,2 A

Leistungsdaten Audio
Aufnahme
Verzerrung (PCM 24 Bit und DSD, THD+N, 1 kHz)	0,003 % oder weniger (−16 dB, BALANCED, JEITA) 0,005 % oder weniger (UNBALANCED, JEITA)
Fremdspannungsabstand, PCM 24 Bit	113 dB oder mehr (−20 dB, BALANCED, JEITA) 111 dB oder mehr (UNBALANCED, JEITA)
Fremdspannungsabstand, DSD-Modus	106 dB oder mehr (−20 dB, BALANCED, AES-17 20 kHz LPF) 104 dB oder mehr (UNBALANCED, AES-17 20 kHz LPF)
Frequenzbereich, PCM-Modus	Fs = 44,1 kHz oder 48 kHz: 20 Hz – 20 kHz (+0,1 dB, −0,5 dB (JEITA)) Fs = 88,2 kHz oder 96 kHz: 20 Hz – 40 kHz (+0,1 dB, −1 dB (JEITA)) Fs = 176,4 kHz oder 192 kHz: 20 Hz – 80 kHz (+0,1 dB, −6 dB (JEITA))
Frequenzbereich, DSD-Modus	20 Hz – 50 kHz (+0,1 dB, −3 dB (JEITA)) 20 Hz – 100 kHz (+0,1 dB, −12 dB (JEITA))
Übersprechdämpfung, PCM 24 Bit und DSD (1 kHz)	105 dB oder mehr (JEITA)
Wiedergabe
Verzerrung (THD+N, 1 kHz), PCM 24 Bit und DSD	0,003 % oder weniger (BALANCED, JEITA) 0,005 % oder weniger (UNBALANCED, JEITA)
Fremdspannungsabstand, PCM 24 Bit	118 dB oder mehr (−20 dB, BALANCED, JEITA) 116 dB oder mehr (UNBALANCED, JEITA)
Fremdspannungsabstand, DSD-Modus	116 dB oder mehr (−20 dB, BALANCED, AES-17 20 kHz LPF) 114 dB oder mehr (UNBALANCED, AES-17 20 kHz LPF)
Frequenzbereich, PCM 24 Bit	Fs = 44,1 kHz oder 48 kHz: 20 Hz – 20 kHz (±0,1 dB (JEITA)) Fs = 88,2 kHz oder 96 kHz: 20 Hz – 40 kHz (+0,1 dB, −0,3 dB (JEITA)) Fs = 176,4 kHz oder 192 kHz 20 Hz – 80 kHz (+0,1 dB, −3 dB (JEITA))
Frequenzbereich, DSD-Modus	20 Hz – 50 kHz (+0,1 dB, −3 dB (JEITA)) 20 Hz – 100 kHz (+0,1 dB, −12 dB (JEITA))

Stromversorgung und sonstige Daten
Netzspannung	AC 120 V, 60 Hz (USA/Kanada) AC 220–240 V, 50–60 Hz (GB/Europa/Australien)
Leistungsaufnahme	24 W
Abmessungen (B × H × T)	483 mm × 45 mm × 305 mm
Gewicht	4,1 kg
Betriebstemperaturbereich	0–40 °C
Optionales Zubehör	Infrarot-Fernbedienung Tascam RC-10

Änderungen an Konstruktion und technischen Daten vorbehalten.
