CA-XLR2d
XLR-Mikrofonadapter für spiegellose Kameras
Erstklassige Klangqualität
für Ihre Videoaufnahmen
Ein flexibles Konzept für professionelle Audioaufnahmen mit praktisch jeder Kamera
Der CA-XLR2d ist ein Zweikanal-Mikrofonadapter und -Vorverstärker, der es ermöglicht, mithilfe externer Mikrofone hochwertigen professionellen Stereosound mit einer spiegellosen oder anderen Kamera aufzunehmen. Dabei wird das Audiosignal – in digitaler oder analoger Form – direkt an die Kamera übertragen und zusammen mit dem Videosignal aufgezeichnet, so dass eine nachträgliche Synchronisation entfällt und sich der Zeitaufwand für die Postproduktion verringert.
Wählen Sie das am besten geeignete Mikrofon für Ihre Filmaufnahme
Entscheiden Sie sich für das Mikrofon oder das Eingangssignal, das am besten zu Ihrer Anwendung passt. Von einem einzelnen Richtrohrmikrofon für Interviews oder Gespräche bis hin zu zwei dynamischen oder Kondensatormikrofonen für Stereoaufnahmen. Oder Sie speisen die gesamte Audiomischung über einen Line-Pegel-Anschluss aus dem Hauptmischpult ein - mit dem CA-XLR2d sind Sie für alle anstehenden Dreh- und Filmarbeiten bestens gerüstet.

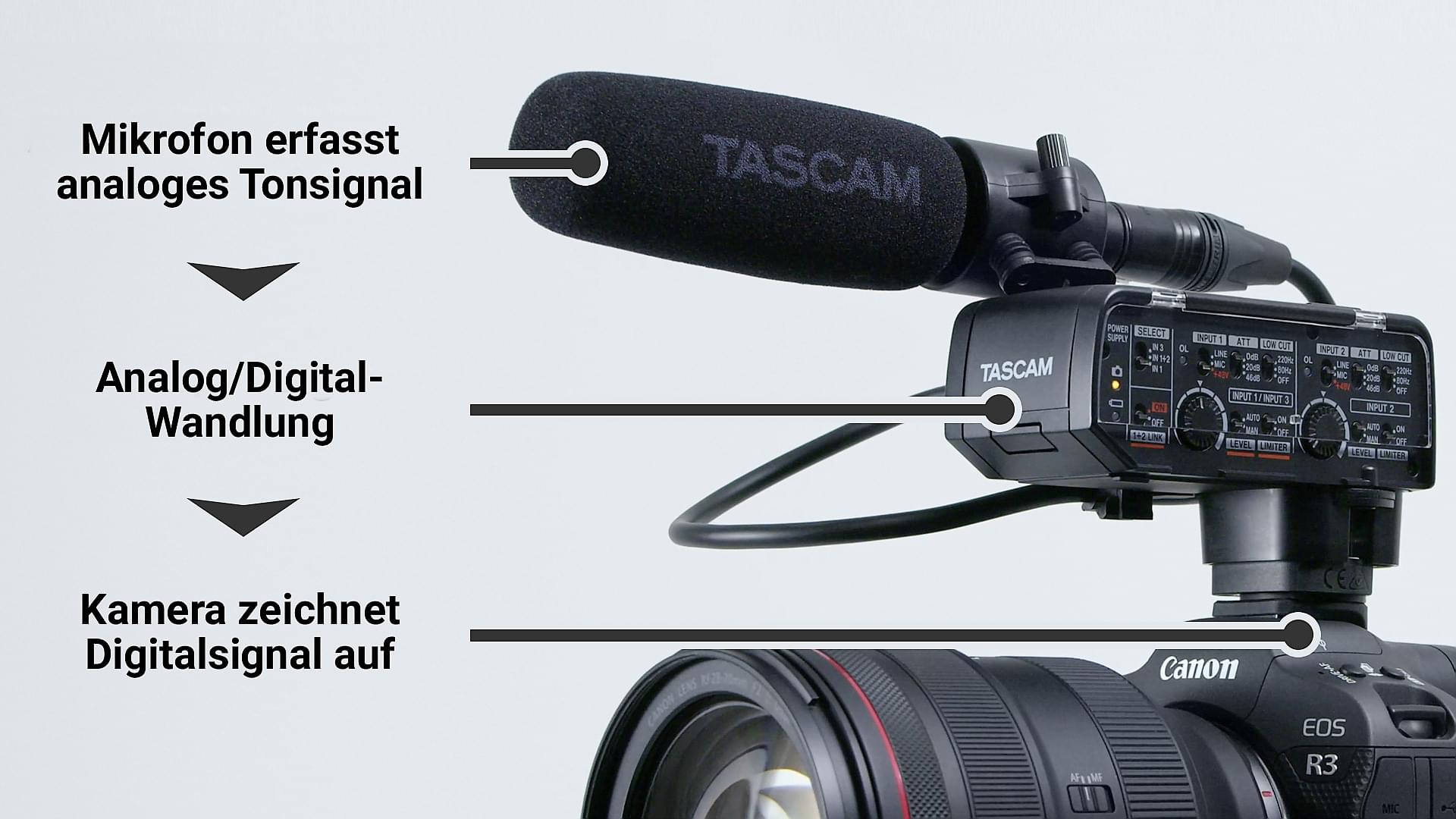

Bei Verwendung eines kompatiblen Modells wird ein digitales Tonsignal direkt über den Zubehörschuh in die Kamera übertragen
Ein sauberer Signalweg ist die Basis für professionellen Sound
Leistungsstarker A/D-Wandler für unverfälschten, natürlichen Klang
Dank der langjährigen Erfahrung von Tascam in der Audiotechnik und den hochwertigen A/D-Wandlern steht der CA-XLR2d für sauberen, rauschfreien und professionellen Sound. Indem er ein digitales Audiosignal über einen kompatiblen Zubehörschuh direkt an die Kamera überträgt, entfällt ein zweiter Umwandlungsschritt, der Rauschen oder Verzerrungen verursachen könnte. Außerdem entfällt die nachträgliche Synchronisation von Bild und Ton in der Postproduktion.
Der CA-XLR2d wird von einer kompatiblen Kamera über den Blitzschuh mit Strom versorgt. Das bedeutet, dass Sie kein zusätzliches Netzteil benötigen und Ihr Setup kompakt und aufgeräumt bleibt (kompatible Hersteller: Canon, Fujifilm).
Weiteres Zubehör lässt sich einfach am Zubehörschuh oben auf dem Tascam CA-XLR2d befestigen

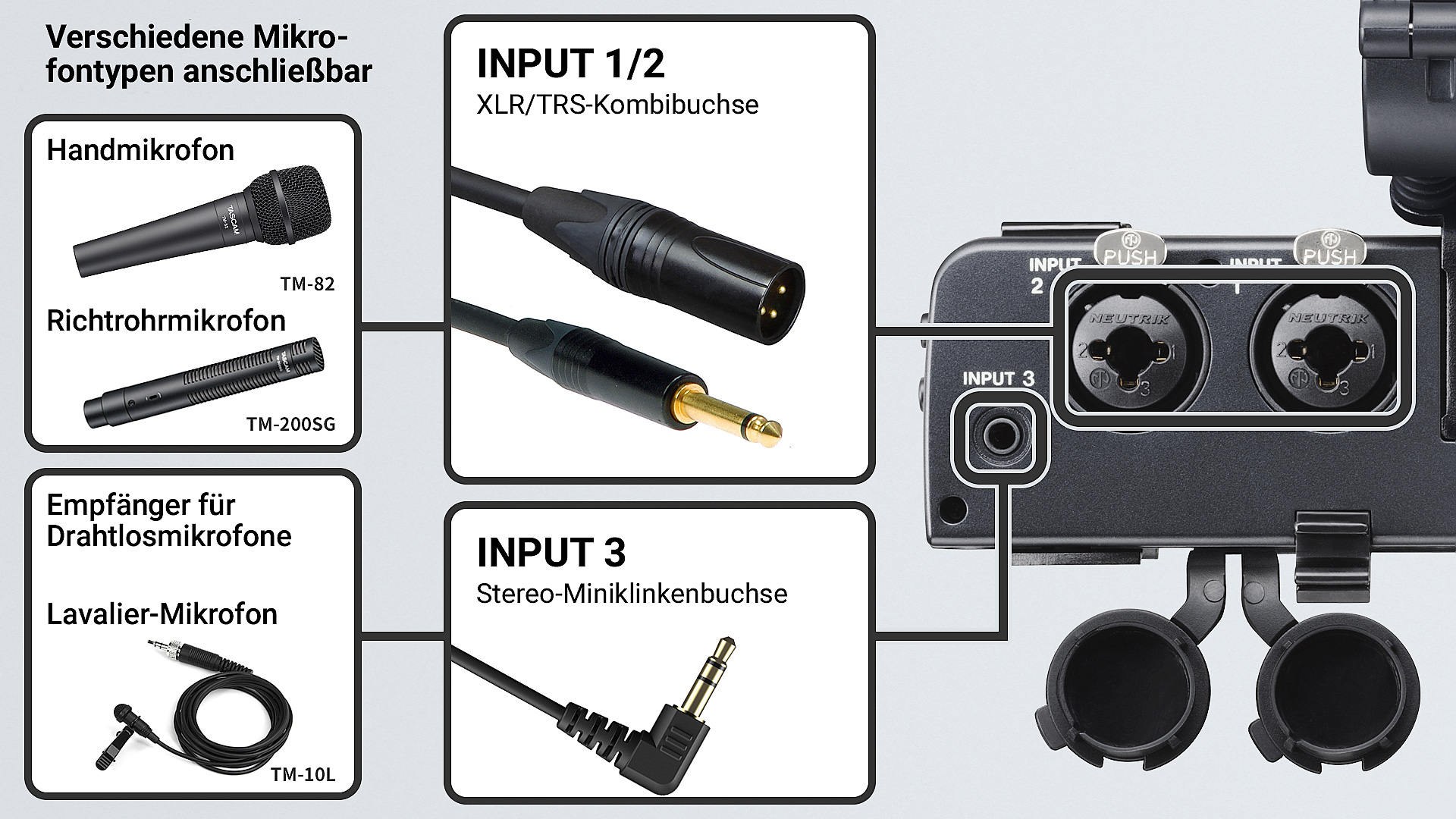

An den Tascam CA-XLR2d können dynamische und Kondensatormikrofone mit XLR, Standard-Klinkenstecker oder Miniklinke angeschlossen werden
Verwenden Sie die Mikrofone und Gerätschaften, die Sie für Ihre Aufnahme benötigen
Der CA-XLR2d ist so flexibel, dass Sie ihn mit den Mikrofonen und den Gerätschaften verwenden können, die Sie für Ihre jeweilige Filmsession benötigen. Der Blitzschuh an der Oberseite beispielsweise ist unempfindlich gegen Vibrationen, geräuscharm und kann Ihr Lieblingsmikrofon oder einen drahtlosen Empfänger oder Sender aufnehmen. Zwei XLR/TRS-Eingänge und ein 3,5-mm-Stereo-Mini-Eingang stehen für praktisch alle dynamischen oder Kondensator-Handmikrofone, Richtrohre, Lavalier- oder andere Mikrofone zur Verfügung.
Professionelle Fähigkeiten zur Signalbearbeitung
Eine transparente Abdeckung hilft, ungewollte Änderungen an den Einstellungen zu verhindern
Integriertes Processing und benutzerfreundliche Bedienung für höchste Aufnahmequalität
Die enthaltenen Audioverarbeitungsfunktionen wie Auto-Level, Tiefenfilter und Limiter sind über praktische Schalter abrufbar. Darüber hinaus können Sie mit dem CA-XLR2d zwei Eingangskanäle miteinander verbinden, so dass Sie bei Stereoaufnahmen die Eingangsverstärkung sowie die Pegel- und Limitereinstellungen für den linken und rechten Kanal gleichzeitig steuern.
Die erstklassige Klangqualität wird durch professionelle Elektronik, Auflösung mit 16 oder 24 Bit sowie Abtastfrequenzen von 48 kHz oder 96 kHz erreicht.
Über den Analogausgang können Sie das Tonsignal mithören/abhören oder in eine Kamera beziehungsweise einen Recorder einspeisen
An der Unterseite des CA-XLR2d lässt sich ein Batteriehalter anbringen
Verbessern Sie die Tonqualität Ihrer aktuellen Kamera
Keine Sorge, wenn der Blitzschuh Ihrer Kamera weder ein digitales Audiosignal verarbeiten noch den Tascam-Mikrofonadapter mit Strom versorgen kann. Das Analog-Kit CA-XLR2d-AN eignet sich für praktisch jede Kamera, die über einen analogen Audioeingang verfügt. Bringen Sie die mitgelieferte Batteriebox (zwei AA-Batterien) an und verbinden Sie den analogen Ausgang des CA-XLR2d über das mitgelieferte Stereo-Audiokabel mit dem Mikrofon- bzw. Audioeingang der Kamera. Auf diese Weise profitieren Sie von den hochwertigen Mikrofonvorverstärkern und Audioverarbeitungsfunktionen und können den Klang Ihrer Filmaufnahmen deutlich verbessern.
Videos
Hauptmerkmale auf einen Blick
- Zwei XLR/TRS-Eingangsbuchsen ermöglichen die Verwendung des optimalen Mikrofons je nach Situation und Einsatzort
- Ein leistungsstarker A/D-Wandler überträgt digitale Audiosignale direkt und unverfälscht über den Zubehörschuh an die Kamera (kompatible Hersteller: Canon, Fujifilm)
- Die Stromversorgung erfolgt von der Kamera aus über den entsprechenden Zubehörschuh (kompatible Hersteller: Canon, Fujifilm)
- Integrierter HDDA-Hochleistungs-Mikrofonvorverstärker (High Definition Discrete Architecture) von Tascam für beste Klangqualität, geringes Rauschen und großen Dynamikbereich (Pegel umschaltbar Mikrofon/Line, 48-Volt-Phantomspeisung)
- Zusätzlicher 3,5-mm-Stereo-Miniklinkeneingang für ein Lavalier- oder Kleinmikrofon, das eine Stromversorgung benötigt
- Dank des mitgelieferten Zubehörs (Batteriefach, Kameraschuh, abnehmbare Mikrofonhalterung mit integriertem Erschütterungsschutz, analoges Audiokabel) verwendbar mit praktisch allen Kameras mit Analogeingang
- Passiver Blitzschuhhalter auf der Oberseite für zusätzliche Adapter oder Zubehör
- Analoger Audioausgang, nutzbar auf zwei Arten:
- Kameramodus für die Übertragung des Tonsignals an den Mikrofoneingang der Kamera
- Kopfhörermodus für das Direktabhören mit Kopfhörern
- Austauschbarer Kameraschuh
- CA-AK1-C und CA-AK1-F für die Verwendung mit Kameras von Canon beziehungsweise Fujifilm
- Durch Austauschen des Kameraschuhs kann man einen einzelnen CA-XLR2d sowohl mit Canon- als auch mit Fujifilm-Kameras verwenden
- Schaltbare Eingangspegelabsenkung: 0 dB / 20 dB / 46 dB
- Schaltbares Tiefenfilter: Aus / 80 Hz / 220 Hz
- Schaltbarer Limiter (Pegelbegrenzer)
- Wahlweise automatische Pegelaussteuerung
- Übersteuerungsanzeige für jeden Eingang
- Eingangspegel, automatische/manuelle Aussteuerung und Limiter der Eingänge 1 und 2 können stereogekoppelt werden
- Transparente Schutzabdeckung zum Schutz vor unbeabsichtigten Änderungen der Einstellungen
- Praktischer Kabelhalter
Technische Daten
| A/D-Wandlung | |
|---|---|
| Abtastraten | 48 kHz / 96 kHz |
| Bitbreite | 16 Bit, 24 Bit (Abtastrate und Bitbreite werden mit den Einstellungen der angeschlossenen Kamera synchronisiert) |
| Anzahl der Audiospuren | 2 |
| Analoge Audioeingänge | |
|---|---|
| Mikrofoneingänge 1, 2 (symmetrisch) | XLR-3-31 (1: Masse, 2: heiß (+), 3: kalt (–)) (Phantomspeisung zuschaltbar) |
| Eingangsimpedanz | ≥2 kΩ |
| Maximaler Eingangspegel | +6 dBu (ATT eingestellt auf 46 dB) |
| Minimaler Eingangspegel | –60 dBu (ATT eingestellt auf 0 dB) |
| Verstärkungsbereich | 66 dB |
| Line-Eingänge 1, 2 (symmetrisch) | 6,3-mm-Klinkenbuchse, 3-polig (Spitze: heiß (+), Ring: kalt (–), Hülse: Masse) (keine Phantomspeisung) |
| Eingangsimpedanz | ≥10 kΩ |
| Maximaler Eingangspegel | +24 dBu |
| Nominaler Eingangspegel | +4 dBu |
| Verstärkungsbereich | 66 dB |
| Mikrofoneingang 3 (unsymmetrisch) | 3-polige 3,5-mm-Miniklinkenbuchse (mit Stromversorgung für Kleinmikrofone) |
| Eingangsimpedanz | ≥2 kΩ |
| Maximaler Eingangspegel | +6 dBV (ATT eingestellt auf 46 dB) |
| Minimaler Eingangspegel | –60 dBV (ATT eingestellt auf 0 dB) |
| Verstärkungsbereich | 66 dB |
| Stromversorgung für Kleinmikrofone | 2,7 V |
| (0 dBu entspricht 0,775 Vrms) |
| Analoge Audioausgänge | |
|---|---|
| Kopfhörer-/Kameraausgang | 3,5-mm-Stereo-Miniklinkenbuchse |
| Ausgangsspannung | 0,29 Vrms (fest, Einstellung Kopfhörer) 0,5 Vrms (max. Lautstärkeeinstellung, Einstellung Kamera) |
| Kopfhörer-Impedanz | 16–250 Ω |
| Leistungsdaten Audio | |
|---|---|
| Äquivalentes Eingangsrauschen der Mikrofonvorverstärker | ≤–120 dBu (150 Ω, GAIN max., A-bewertet) |
| Dynamikbereich | ≥95 dB (22-kHz-Tiefpassfilter, A-bewertet) |
| Frequenzbereich (XLR bis Digitaleingang) | 20 Hz – 20 kHz +0,5/−1 dB (Fs 48 kHz) 20 Hz – 40 kHz +0,5/−1 dB (Fs 96 kHz) |
| Stromversorgung und sonstige Daten | |
|---|---|
| Stromversorgung | 2 AA-Zellen (Alkaline-Batterien, NiMH-Akkus oder Lithium-Batterien) Über den Blitzschuh einer kompatiblen Kamera |
| Leistungsaufnahme | 2 W (maximal) |
| Abmessungen (B × H × T, ohne hervorstehende Teile) | 88 mm × 119 mm × 110 mm |
| Gewicht | CA-XLR2d-C: 341 g CA-XLR2d-F: 331 g CA-XLR2d-AN: 357 g |
| Zulässiger Betriebstemperaturbereich | 0–40 °C |
| Mitgeliefertes Zubehör | |
|---|---|
| CA-XLR2d-C (Canon-Kit) | CA-XLR2d* Adapter für Canon-Zubehörschuh CA-AK1-C (am Gerät befestigt)* Adapter für Analog-Zubehörschuh CA-AK1-AN* Batteriehalter* Mikrofonhalter (am Gerät befestigt) Kurzanleitung (einschließlich Garantiehinweis) Stereo-Miniklinkenkabel (3,5 mm) |
| CA-XLR2d-F (Fujifilm-Kit) | CA-XLR2d* Adapter für Fujifilm-Zubehörschuh CA-AK1-F (am Gerät befestigt)* Adapter für Analog-Zubehörschuh CA-AK1-AN* Batteriehalter* Mikrofonhalter (am Gerät befestigt) Kurzanleitung (einschließlich Garantiehinweis) Stereo-Miniklinkenkabel (3,5 mm) |
| CA-XLR2d-AN (Analog-Kit) | CA-XLR2d* Adapter für Analog-Zubehörschuh CA-AK1-AN (am Gerät befestigt)* Batteriehalter* Mikrofonhalter (am Gerät befestigt) Kurzanleitung (einschließlich Garantiehinweis) Stereo-Miniklinkenkabel (3,5 mm) |
| *einschließlich Steckerabdeckung |
Änderungen an Konstruktion und technischen Daten vorbehalten.
