Model 24
Mélangeur analogique 22 canaux avec enregistreur numérique 24 pistes
Le son classique, ressuscité – Une console professionnelle hybride, alliant la chaleur de l’analogique et les technologies modernes les plus récentes
Depuis toujours, Tascam crée des solutions d’enregistrement qui deviennent des standards : le 8 pistes sur bande Tascam 38, le multipiste numérique modulaire DA-88, et la légendaire famille des Portastudios, véritables studios intégrés portables sur cassette analogique puis disque dur. Aujourd’hui, Tascam réinvente son héritage, en alliant le son classique des consoles analogiques aux technologies audio les plus récentes : Voici la toute nouvelle console live avec enregistreur multipiste, la Model 24.
Que ce soit en répétition, en concert ou en production, la Model 24 constitue un mélange idéal : enregistreur multipiste, console de mixage et interface audio. Cette console d’enregistrement hybride triple fonction est le fruit d'une évolution parfaitement en phase avec les exigences actuelles du monde de la musique.
Le retour du son classique.
Une conception simple et intuitive
Un coup d’œil suffit pour comprendre ce qui se passe : la Model 24 a été développée pour être d’une utilisation simple et intuitive, pour tout le monde. Ses faders physiques de 100 mm de course assurent un réglage de niveau précis, l’égaliseur graphique 7 bandes stéréo est facilement accessible pour travailler le spectre du mixage, les potentiomètres d’égaliseur de départs Mon sont familiers et les connecteurs d’entrée/sortie se trouvent tous sur la surface de travail de la console, pour un accès rapide et facile.
Technologie d’enregistrement révolutionnaire Tascam
La Model 24 permet à l’utilisateur d’enregistrer directement sur carte SD, 24 pistes en 48 kHz/24 bits, et autorise des entrées/sorties d’enregistrement (punch in/out) sur 8 pistes à la fois. Grâce à la technologie d emoteur audio révolutionnaire Tascam, la console peut également lire 22 pistes simultanément depuis une carte SD. Les 16 préamplis micro haut de gamme Tascam garantissent un son d’une pureté absolue.
Une connectique d’une grande souplesse
La Model 24 proposé 22 entrées analogiques : 20 canaux symétriques (répartis en 12 voies mono et 4 voies stéréo) et 1 entrée stéréo asymétrique. De plus, la Model 24 se connecte à votre logiciel de station de travail audio préféré via USB. Vous pouvez aussi lui connecter votre smartphone, via Bluetooth™, pour récupérer un signal audio en streaming, que ce soit pour travailler un morceau en répétition ou pour diffuser une musique d’attente percutante afin de faire patienter votre public avant votre arrivée sur scène.
Longévité et fiabilité
La console est légère – elle se transporte facilement d’un studio à une salle de répétition ou à un lieu de concert, partout où vous désirez travailler en fait, et la fiabilité bien connue du matériel Tascam garantit que la Model 24 fonctionnera parfaitement n’importe où.
Optimally prepared for live streaming of musical performances or talk shows, and podcast production
Model 24 offers a USB stereo mix mode that makes podcast recording or broadcasting convenient and easy. All you need for this is a laptop or tablet computer or a smartphone with a suitable streaming application. Background music or other audio signals can also be fed from your computer or smartphone into Model 24 to be combined with live signals. The mixed sound will then transfer back to the computer for recording or streaming.
Prête et optimisée pour le streaming en direct de concerts ou de talk shows et la production de podcasts
La console Model 24 offre un mode de mixage stéréo USB facilitant l’enregistrement de podcasts ou d’émissions de radio. Il suffit d’un ordinateur portable, d’une tablette ou d’un smartphone avec une application de streaming. Vous pouvez alors envoyer depuis votre ordinateur, tablette ou smartphone de la musique de fond ou tout autre signal audio vers la Model 24, pour les mixer avec des signaux en direct. Le mixage reviendra ensuite à l’ordinateur pour enregistrement ou streaming.
Model 24 : Enregistrez. Mixez. Connectez-vous.
Une solution à trois facettes
Solution hybride apportant le meilleur des mondes analogique et numérique, la Tascam Model 24 allie un enregistreur multipiste 24 pistes et une interface audio USB 24 canaux à des fonctionnalités de mixage analogique. La Model 24 vous accompagne de la scène au studio, pour travailler votre musique sur un outil facile à utiliser.
Enregistrement
Au cœur de la Model 24 se trouve le légendaire moteur d’enregistrement multipiste Tascam. Assurant la qualité et la fiabilité propres à Tascam, la Model 24 vous permet d’enregistrer et de lire n’importe quelle combinaison de 24 pistes audionumériques, et d’effectuer facilement et rapidement des overdubs et des punch-in/out.
Enregistrez tous vos concerts, construisez vos chansons piste après piste, ou jouez par-dessus des accompagnements déjà enregistrés et mixez/enregistrez le résultat final. La Model 24 est conçue pour travailler de la façon dont vous travaillez, sans délai, sans limites, sans compromis.
Connectez-vous
Tout aussi à l’aise dans un project studio que sur la route, la Model 24 est le complément analogique idéal de votre station de travail. Elle possède suffisamment d’entrées pour gérer tout un groupe en une seule prise, et assure une assignation rapide et facile des signaux audio vers/depuis votre ordinateur, sans devoir s’arrêter pour la modifier ou réinitialiser les niveaux. L’inspiration n’attend pas, et Tascam ne vous ralentira pas.
Mixez
Grâce à ses 12 voies d’entrée mono et ses 4 voies stéréo compatibles mono, la Tascam Model 24 est suffisamment souple pour gérer la plupart des groupes sur scène, mais suffisamment compacte pour un transport facile d’un concert à l’autre. Bruit de fond réduit, préamplis à haut gain, compresseurs « One-Knob » sur les voies 1 à 12, assignation d’une grande souplesse, égaliseurs puissants, égaliseurs de 100 mm de course d’une grande douceur d’utilisation s’allient en un outil de mixage en temps réel vraiment dynamique. Ajoutez un égaliseur graphique 7 bandes, deux départs auxiliaires pour retours de scène et des effets intégrés, et la Model 24 est une solution de mixage portable vraiment puissante, prête pour la scène (ou le studio). Pas de sous-menus dans lesquels on se perd, pas de presets introuvables : juste un contrôle tactile immédiat et une incroyable qualité sonore analogique.
Présentation des voies d’entrée
Conçue pour une utilisation sur la route et en studio, la Model 24 possède quatre types de configurations de voies. Les deux premières voies possèdent chacune une entrée sur XLR ainsi qu’une entrée jack de niveau commutable ligne/instrument. Elles offrent aussi un point d'insertion sur jack TRS, permettant d’utiliser facilement un compresseur, un égaliseur ou tout autre périphérique audio. Vient ensuite le réglage de gain de préampli (avec LED témoin d’écrêtage), la touche d’activation du filtre passe-haut (Low Cut) à 100 Hz et le sélecteur de niveau ligne/instrument pour l’entrée jack.
On trouve en dessous le sélecteur de mode d’assignation, présent sur toutes les voies, et permettant de choisir le signal audio de chacune – signal audio entrant sur le connecteur, retour de canal de station de travail audio (via USB) ou retour du multipiste intégré – pour égalisation, traitement et réglage du niveau. Notez que le filtre passe-haut et le compresseur « One-Knob » sont tous les deux situés, dans le chemin du signal, avant la sélection d’assignation. Ce qui assure que les pistes enregistrées peuvent aussi bénéficier de ce filtre et du compresseur.
En dessous de ce sélecteur se trouve, sur les voies 1 à 12, le compresseur « One-Knob », qui permet de maîtriser facilement et rapidement la dynamique des signaux en concert. Les voies 1 à 12 bénéficient par ailleurs d’un égaliseur à 3 bandes (fréquence médium réglable) d’une grande musicalité.
La section égaliseur est suivie de la section des départs auxiliaires : ils sont repérés Mon 1, Mon 2 et FX, et permettent d’envoyer les signaux des voies vers des bus pour retours de scène et multieffet interne. La section fader est commune à toute la console. Elle occupe une grande place, et héberge un potentiomètre de panoramique, une touche Record Enable rétroéclairée et une touche Mute avec témoin LED. En dessous se trouvent les grands faders de 100 mm de course et les sélecteurs d’assignation du signal de la voie, vers le bus stéréo principal (Main), secondaire (Sub) et vers le bus de pré-écoute (PFL). Ces contrôles sont eux aussi communs à toutes les voies.
Les voies 3 à 12 sont un peu plus simples, et proposent uniquement une entrée micro sur XLR et une entrée ligne sur jack TRS 6,35 mm.
Les voies 13/14 à 19/20 sont configurées comme voies d’entrée stéréo, mais elles sont compatibles mono. Elles sont équipées d’un connecteur XLR pour entrée micro et de deux jacks TRS 6,35 mm pour entrée ligne stéréo. Le signal d’entrée gauche est envoyé sur les deux canaux de la stéréo si le connecteur d’entrée droit n’est pas utilisé. Comme ces voies seront le plus souvent utilisées pour des claviers, boîtes à rythmes, synthétiseurs modulaires ou processeurs d’effets externes, les contrôles audio sont simplifiés : les 3 bandes de l’égaliseur sont fixes, ce qui est plus intuitif, et le compresseur « One-Knob » disparaît.
La dernière voie stéréo, 21/22, est encore plus particulière : elle est optimisée pour une utilisation avec les sources audio mobile, et propose 2 connecteurs RCA/cinch, 1 mini-jack stéréo 3,5 mm et, en interne, un récepteur Bluetooth™. Cette voie ne possède pas de départ effet : on trouve donc deux potentiomètres rotatifs pour envoi du signal vers les bus Mon 1 et Mon 2 (retours de scène).
La section Master
La section Master de la Model 24 a été conçue pour une utilisation rapide et intuitive en concert et en enregistrement. Ses faders haut de gamme, de 100 mm de course, tombent directement sous la main (ils gèrent les niveaux de sortie des bus Main, Sub et Mon 1 et Mon 2), tout comme les touches Mute et d’assignation. Au-dessus des faders se trouve la section multieffet intégré : il permet d’ajouter de la réverbération, du délai, du chorus, du flanger, etc. à une ou plusieurs sources et destinations.
Au-dessus du multieffet se trouvent les touches de transport de l’enregistreur multipiste intégré, un égaliseur graphique 7 bandes assignable aux généraux ou aux départs Mon, la sortie casque et l’entrée pour pédale Footswitch.
Jeu de pistes
L’enregistreur numérique 24 pistes intégré fait de la Model 24 un choix idéal pour les musiciens et les auteurs-compositeurs-interprètes. Il suffit d’appuyer sur une touche pour enregistrer tout le concert sur carte SD ; vous pouvez ensuite mixer ces pistes sur la console ou les importer dans votre logiciel de station de travail audionumérique (SAW), pour édition, ajouts de pistes (overdubs) et mastering. Et entre deux concerts, la Model 24 constitue un compagnon parfait pour les auteurs-compositeurs-interprètes, grâce à ses fonctionnalités complètes d’enregistrement, d’overdub et de punch-in/out.
Compatiblité DAW

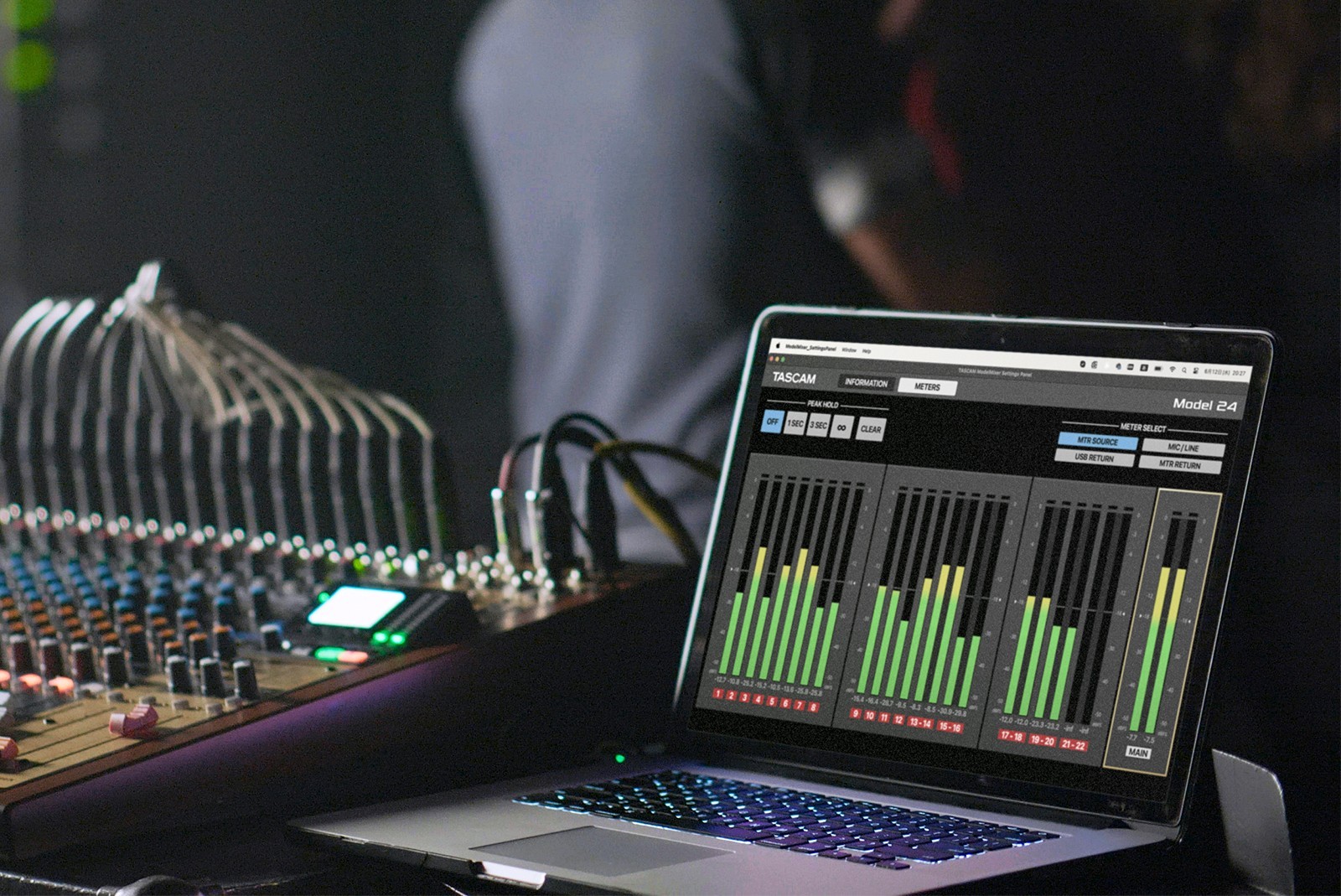

Outre sa capacité à transférer les fichiers audio des pistes enregistrées depuis/vers un logiciel de station de travail audio (DAW), la Model 24 constitue par ailleurs une puissante interface audio USB, équipée de préamplis micro haut de gamme et de compresseurs intégrés. Idéale en project studio, la Model 24 apporte 24 entrées audio utilisables simultanément à un système d’enregistrement sur ordinateur, ce qui facilite énormément l’enregistrement de plusieurs musiciens jouant ensemble, sans se soucier des limites de nombre de canaux audio disponibles. La Model 24 apporte aussi une incroyable souplesse en mixage : elle permet de travailler intégralement « in the box », ou de renvoyer les pistes enregistrées dans la console (jusqu’à 22), qui se mixen talors en analogique, avec des contrôles manuels, avec un vrai son analogique.
Fonctionnalités principales
- Console de mixage analogique 22 canaux avec enregistreur 24 pistes et interface audio USB intégrés
Fonctionnalités de la console de mixage
- 22 canaux d’entrée analogiques
- 12 préamplis micro Tascam Ultra-HDDA avec alimentation fantôme commutable (48 V) sur 12 voies mono et 4 voies stéréo
- 2 entrées instrument haute impédance (voies 1 et 2)
- 20 canaux d’entrée ligne symétriques (12 voies mono, 4 voies stéréo)
- Une voie stéréo assignable : signal reçu par Bluetooth, connecteurs RCA/cinch ou connecteur mini-jack stéréo
- Points d'insertion sur les voies d’entrée 1 et 2.
- Bus de généraux stéréo, bus stéréo Sub, deux bus de départs Monitor, bus de départ effet
- Compresseur « One-Knob » sur les voies 1 à 12
- Égaliseur 3 bandes avec bande médium de fréquence réglable sur les 12 voies mono, fixe sur les 4 voies stéréo
- Filtre passe-haut (Low cut) commutable sur les 12 voies mono et les 4 voies stéréo
- Égaliseur graphique 7 bandes stéréo – affectable au bus des généraux stéréo ou aux bus Monitor
- Récepteur Bluetooth intégré, pour lecture musicale sans fil
- Processeur d’effets intégré
- 16 presets d’effets
- S’utilise via les départs effets des 12 voies mono et des 4 voies stéréo, assignable au bus Sub et au bus des généraux stéréo
- Activation/désactivation possible via une pédale footswitch optionnelle (Tascam RC-1F)
- Grands faders de 100 mm de course, assurant un réglage de niveau précis
- Sorties symétriques sur XLR pour le bus des généraux stéréo
- Sorties symétriques sur jack TRS pour le bus Sub, la sortie Control Room, les départs Aux 1/2 et le départ effets
- Sortie casque avec réglage de volume (puissance 2 x 80 mW)
Fonctionnalités enregistreur
- Moteur d’enregistrement multipiste Tascam
- Support d’enregistrement : carte SD (jusqu'à 512 Go)
- Jusqu’à 24 pistes (les 22 canaux d’entrée + leur mixage stéréo) peuvent être enregistrées, sans ordinateur
- Format d’enregistrement : PCM linéaire (format WAV, fréquence d’échantillonnage 44,1/48 kHz, résolution numérique 16/24 bits)
- Format de lecture : WAV
- Fonction d’Overdubbing, entrée/sortie d’enregistrement (Punch in/out) sur 8 pistes maxi
- Lecture multipiste, pour étoffer les arrangements en concert
Fonctionnalités de l’interface audio
- Interface audio USB 2.0, utilisation sous Windows (pilote ASIO) et macOS (pilote CoreAudio)
- Transfert vers ordinateur : 24 canaux audio (les 22 canaux d’entrée + leur mixage stéréo)
- Transfert depuis l’ordinateur : 22 canaux, assignables aux canaux des voies d’entrée de la console
- Format audio : fréquence d’échantillonnage 44,1/48 kHz, résolution numérique 16/24 bits)
New features with firmware v1.60
- Use with streaming programs that support two-channel audio devices (for example, OBS Studio) is now possible under Windows. For details, see a supplement to the user manual available separately for download.
Systèmes d’exploitation compatibles
Windows
- Windows 11 (version 24H2)
- Windows 11 (version 23H2)
- Windows 11 (version 22H2)
- Windows 11 (version 22H1)
- Windows 10 (version 22H2)
- Windows 10 (November 2021, version 21H2)
- Windows 10 (May 2021, version 21H1)
- Windows 8.1
- Windows 7
Mac
- macOS Sequoia (15)
- macOS Sonoma (14.0)
- macOS Ventura (13.0)
- macOS Monterey (12.0)
- macOS Big Sur (11.0)
- macOS Catalina (10.15)
- macOS Mojave (10.14)
- macOS High Sierra (10.13)
- macOS Sierra (10.12)
- OS X El Capitan (10.11)
iOS
- iOS 18 / iPadOS 18
- iOS 17 / iPadOS 17
- iOS 16 / iPadOS 16
- iOS 15 / iPadOS 15
- iOS 14 / iPadOS 14
- iOS 13 / iPadOS 13
Specifications
| Enregistreur | |
|---|---|
| Support d’enregistrement | SD (512 Mo – 2 Go) SDHC : (4–32 Go) SDXC (64–512 Go) Classe 10 ou supérieure requise |
| Système de fichiers | FAT16 (SD), FAT32 (SDHC), exFAT (SDXC) |
| Format de fichiers en enregistrement | WAV |
| Format de fichier en lecture | WAV |
| Fréquence d’échantillonnage | 44,1 kHz, 48 kHz |
| Résolution numérique | 16 bits, 24 bits |
| Canaux enregistrables | 24 canaux max. (22 canaux + mix stéréo) |
| Entrées et sorties audio | |
|---|---|
| Entrées micro (voies 1–12, 13/14–19/20) | Connecteur XLR-3-31, symétrique (1 : masse, 2 : point chaud, 3 : point froid) dB |
| Entrée pédale pédale | Connecteur jack TS 6,3 mm (commutateur au pied d’origine Tascam RC-1F recommandé) |
| Niveau maximal d’entrée | +10 dBu |
| Niveau nominal d’entrée | –8 dBu |
| Niveau minimal d’entrée | –58 dBu |
| Amplitude de gain | 0–50 dB |
| Impédance d’entrée | 1,8 kΩ |
| Alimentation fantôme | DC 48 V |
| Entrées ligne (voies 1–20) | Connecteur jack TRS 6,3 mm, symétrique |
| Niveau maximal d’entrée | +22 dBu |
| Niveau nominal d’entrée | +4 dBu |
| Amplitude de gain | –10 dB à +40 dB (voies 1–12) –20 dB à +30 dB (voies 13/14 à 19/20) |
| Impédance d’entrée | 22 kΩ |
| Insertion (voies 1–2) | Connecteur jack TRS 6,3 mm (pointe : point chaud, anneau : point froid, corps : masse) |
| Niveau nominal d’entrée | 0 dBu |
| Niveau maximal d’entrée | +18 dBu |
| Impédance d’entrée | 10 kΩ |
| Niveau nominal de sortie | 0 dBu |
| Niveau maximal de sortie | +18 dBu |
| Impédance de sortie | 100 Ω |
| Entrées stéréo (voies 21–22) | Connecteurs RCA Connecteur mini-jack 3,5 mm stéréo, asymétrique |
| Niveau maximal d’entrée | +8 dBV |
| Niveau nominal d’entrée | –10 dBV |
| Impédance d’entrée | 10 kΩ |
| Sortie principale | Connecteur XLR-3-32, symétrique (1 : masse, 2 : point chaud, 3 : point froid) |
| Niveau maximal de sortie | +22 dBu |
| Niveau nominal de sortie | +4 dBu |
| Impédance de sortie | 100 Ω |
| Sorties SUB, MONITOR, FX OUT, CONTROL ROOM | Connecteur jack TRS 6,3 mm, symétrique (pointe : point chaud, anneau : point froid, corps : masse) |
| Niveau nominal de sortie | –2 dBu |
| Niveau maximal de sortie | +16 dBu |
| Impédance de sortie | 100 Ω |
| Sortie casque | Connecteur écouteurs stéréo 6,3 mm |
| Puissance de sortie maximale | 80 mW + 80 mW (sur 32 Ω) |
| Impédance de travail | 16–600 Ω |
| Autres connexions | |
|---|---|
| Entrée pédale | Connecteur jack TS 6,3 mm (commutateur au pied d’origine Tascam RC-1F recommandé) |
| Connecteur USB | USB type B, 4 points |
| Réglage de tonalité canaux | |
|---|---|
| Filtre coupe-bas | 100 Hz, –18 dB/Oct. |
| Aigus (en plateau) | 12 kHz, ±15 dB |
| Médium (courbe en cloche) | variable 100 Hz à 8 kHz, ± 15 dB (mono) fixe 600 Hz, ± 15 dB (stéréo) Q = 0,55 |
| Graves (en plateau) | 80 Hz, ±15 dB |
| Égaliseur graphique | 7 bandes |
| Fréquences | 125/250/500/1k/2k/4k/8k (Hz) |
| Gain | ±15 dB |
| Caractéristiques audio | |
|---|---|
| Bruit de sortie résiduel | –100 dBu (Sortie principal, fader MAIN réglé au minimum) |
| Niveau de bruit équivalent en entrée (EIN) | –128 dBu (Canal d’entrée mono sur 150 Ω, GAIN au maximum) |
| Distorsion harmonique totale (THD+N) | <0.01 % (GAIN au minimum, +10 dBu) <0.004 % (GAIN au minimum, +4 dBu) (entrée micro -> sortie principale) |
| Réponse en fréquence | Analogique: 20 Hz à 30 kHz, +0,5/–1 dB Numérique: 20 Hz à 20 kHz, +0,5/–1 dB |
| Séparation des canaux | –80 dB (1 kHz, réglage PAN tout à gauche / tout à droite) |
| Gain maximal | 74 dB (micro à sortie principale) 50 dB (micro à sortie insertion) 74 dB (micro à sortie SUB) 79 dB (micro à sortie CR OUT) 75 dB (micro à sortie MONITOR OUT) 75 dB (micro à sortie FX OUT) 24 dB (USB/SD à sortie principale) (EQ plat, réglage PAN tout à gauche / tout à droite) |
| Configuration système | |
|---|---|
| Windows | Ordinateur compatible Windows avec port USB 2.0 |
| Type/fréquence CPU | Processeur dual core, 2 GHz ou plus rapide |
| Mémoire vive | 2 Go ou plus |
| Pilotes | USB Class 2.0 Compliant, ASIO 2.0, WDM (MME) |
| Résolution écran | 1280 × 800 ou plus |
| Mac | Ordinateur Apple Mac avec un port USB 2.0 |
| Type/fréquence CPU | Processeur dual core, 2 GHz ou plus rapide (fonctionnement confirmé avec Intel et Apple Silicon M1 ou M2) |
| Mémoire vive | 2 Go ou plus |
| Pilotes | Core Audio |
| Résolution écran | 1280 × 800 ou plus |
| Alimentation et caractéristiques diverses | |
|---|---|
| Alimentation | AC 100–240 V, 50/60 Hz |
| Consommation | 52 W |
| DimensionDimensions (L × P × H) | 580 mm × 513 mm × 117 mm (hors tout) |
| Poids | 10,2 kg |
| Température de fonctionnement admissible | 5–35 °C |
| Éléments livrés | Cordon secteur, manuel utilisateur et garantie, guide d’enregistrement TASCAM ID |
Conception et caractéristiques sujettes à modification sans avis préalable.
